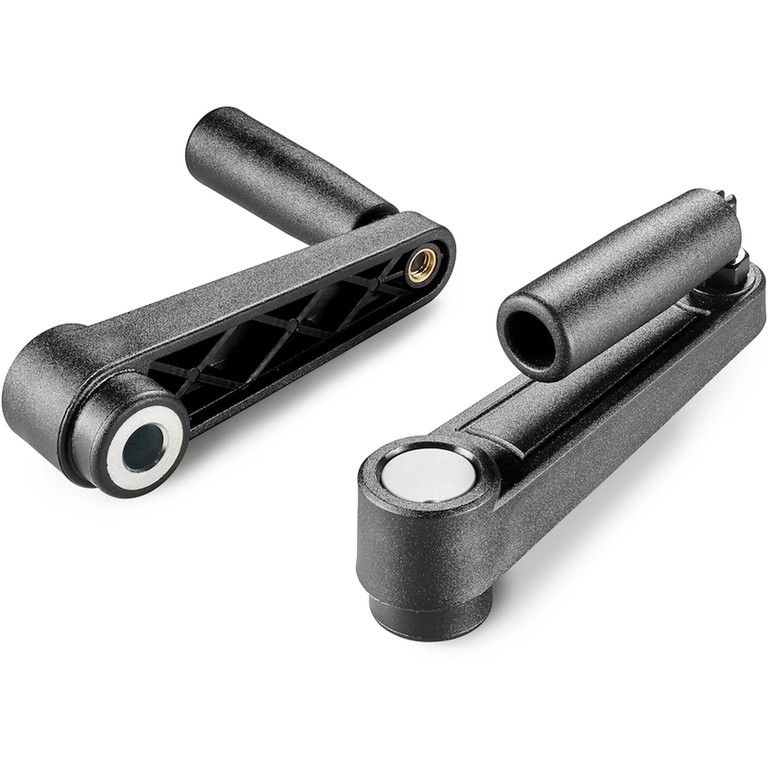

MANIVELA COM CASQUILHO DE FURO LISO E PUNHO REBATÍVEL
05
E217
Manovelle con foro liscio
Materiale:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Alaranjado (RAL 2004 cód. 02).
Vermelho (RAL 3000 cód. 16).
Azul (RAL 5015 cód. 07).
Verde (RAL 6024 cód. 17).
Amarelo (RAL 1021 cód. 10).
Preto (RAL 9011 cód. 01).
Inserções:
Casquilho com furo liso passante em aço zincado (tolerância de furo H10).
Inserção lateral:
Casquilho com furo roscado passante em latão.
Punho lateral:
Punho rotativo e rebatível art. M136.
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

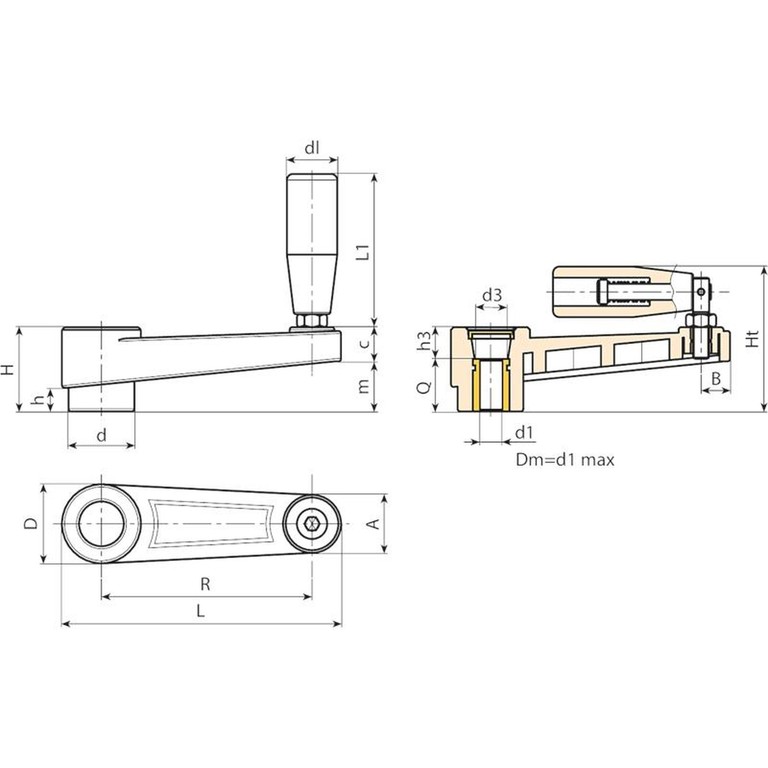

| Código | Art. | L | R | H | Ht | D | d | m | c | A | B | h | d3 | h3 | dm | d1 H10 | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E217065.0018 | E217065.TP0501 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 5 | 20 | 20 | 54 | 105 |
| E217065.0006 | E217065.TD1001 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 10 | 20 | 20 | 54 | 100 |
| E217065.0011 | E217065.TD1201 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 12 | 20 | 20 | 54 | 97 |
| E217080.0015 | E217080.TP0501 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 5 | 24 | 20 | 54 | 115 |
| E217080.0003 | E217080.TD1001 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 10 | 24 | 20 | 54 | 110 |
| E217080.0007 | E217080.TD1201 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 12 | 24 | 20 | 54 | 107 |
| E217110.0001 | E217110.TD0801 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 8 | 28 | 23,5 | 76 | 156 |
| E217110.0008 | E217110.TD1001 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 10 | 28 | 23,5 | 76 | 153 |
| E217110.0010 | E217110.TD1201 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 12 | 28 | 23,5 | 76 | 150 |
| E217140.0004 | E217140.TD0801 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 8 | 30 | 26 | 89 | 300 |
| E217140.0007 | E217140.TD1201 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 12 | 30 | 26 | 89 | 245 |
| E217140.0009 | E217140.TD1401 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 14 | 30 | 26 | 89 | 242 |
| E217140.0013 | E217140.TD1601 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 16 | 30 | 26 | 89 | 238 |
| E217185.0001 | E217185.TD0801 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 22 | 8 | 34 | 26 | 97 | 450 |
| E217185.0004 | E217185.TD1201 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 22 | 12 | 34 | 26 | 97 | 445 |
Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
