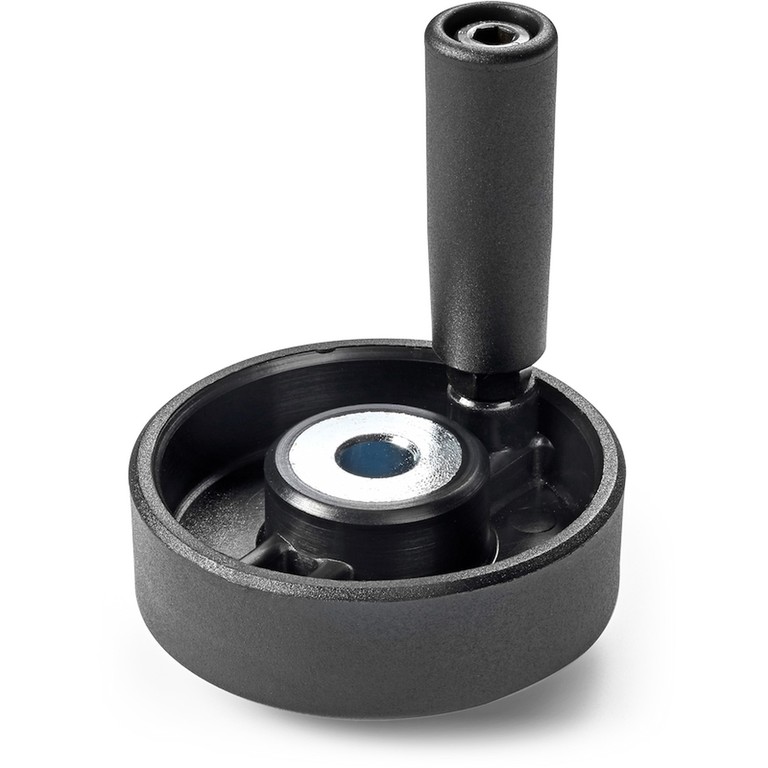

VOLANTE DE MANOBRA OCO COM PUNHO ROTATIVO
04
D779
Volantini di manovra vari
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserção principal:
Casquilho com furo liso passante em aço zincado (tolerância de furo H10).
Inserção lateral:
Casquilho com furo roscado passante em latão.
Punho lateral:
Punho rotativo art. M144.
Fixação:
Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo.
Pedidos especiais:
A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido.
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

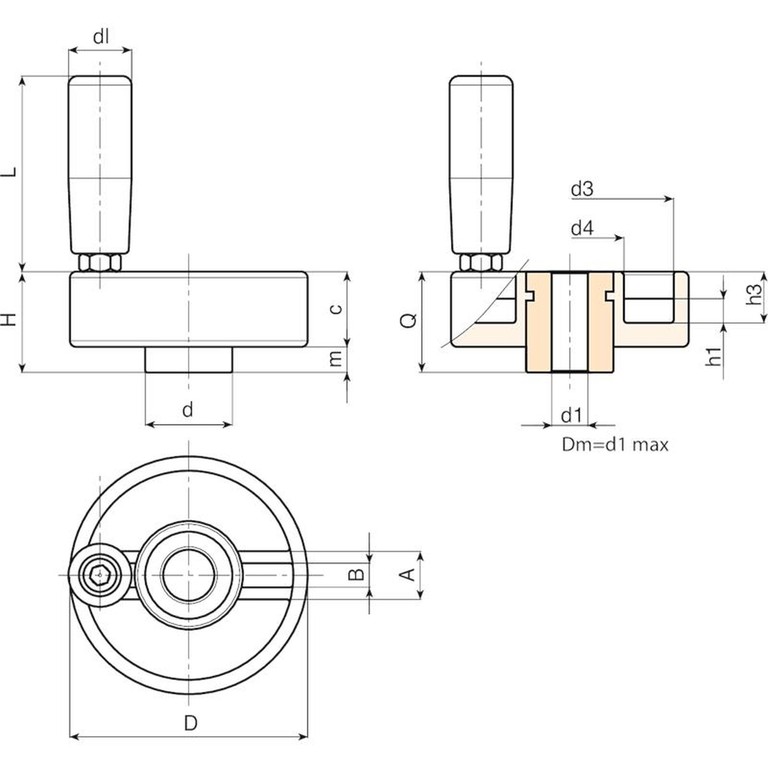

| Código | Art. | D | H | d | c | m | h1 | h3 | A | B | d3 | d4 | dl | L | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D77980.0011 | D77980.TP0501P | 80 | 34 | 29 | 25 | 9 | 8 | 17 | 16 | 7.5 | 69 | 36 | 21 | 65 | 20 | 5 | 34 | 285 |
| D77980.0003 | D77980.TD1201P | 80 | 34 | 29 | 25 | 9 | 8 | 17 | 16 | 7.5 | 69 | 36 | 21 | 65 | 20 | 12 | 34 | 279 |
Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
