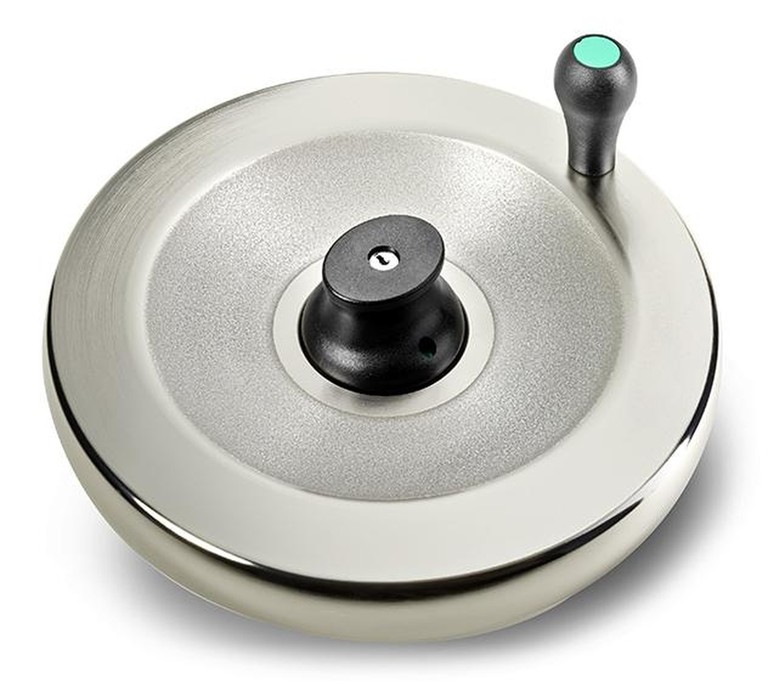

MANIVELA MACIÇA EM ALUMÍNIO COM PUNHO ROTATIVO E BOTÃO CENTRAL DE BLOQUEIO
D615
Volantini per Armadi compattabili su rotaia
Description
Versão em metal do nosso produto D611. Concebido para ser utilizado principalmente nos armazéns compatíveis. A manivela tem uma forma simples visto que é obtida por torneamento, à qual adicionamos um botão central que comanda um mecanismo especial que bloqueia a rotação da manivela (e, portanto, da porta do armazém na qual está montada). Esse bloqueio impede qualquer movimento e faz com que não seja possível desmontar a manivela para forçar a abertura da porta. Deste modo tem-se a possibilidade de fechar de forma segura as portas corrediças do armazém, impedindo um acesso não desejado ou um movimento acidental. O produto é coberto por duas patentes (mecanismo de bloqueio e sistema anti-desmontagem).
Materiais:
Alumínio.
Superfície:
Lisa por torneamento em quase todas as partes, exceto parte central areada.
Cor:
Níquel natural.
Manípulo central:
(1) Manípulo central em poliamida reforçada. Resistente a óleos e massas lubrificantes.
Inserções:
(2) Botão em poliamida verde (RAL 6024).
(3) Guia de deslizamento com caneluras para o posicionamento do botão, em aço zincado.
(4) Placa de interligação para botão, molas, perno de segurança e pernos de bloqueio. Em poliamida reforçada e estabilizada.
(5) Mola de retenção em aço inoxidável harmónico (AISI 302).

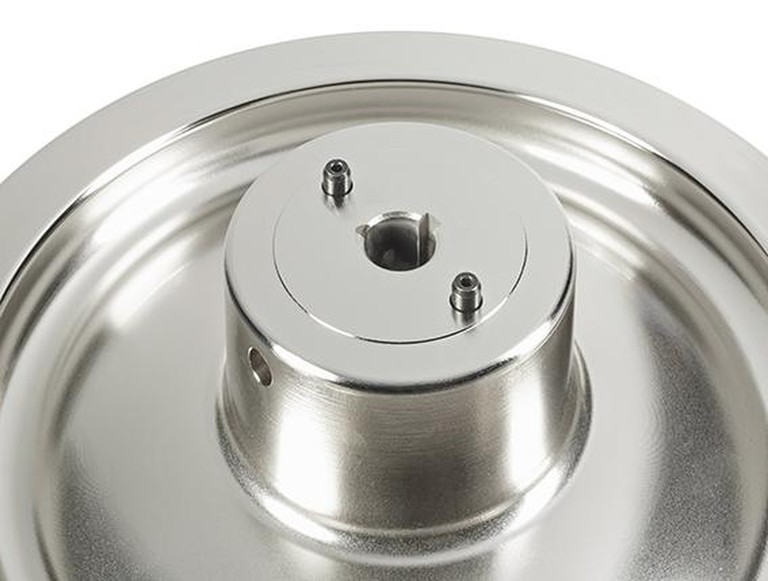

(6) Perno de bloqueio em aço zincado, com sede hexagonal, com mecanismo retráctil para facilitar a inserção do perno no furo da estrutura.
(7) Pino de encosto para fixação M8x12, em aço preto do óxido, com sede hexagonal e ponta cónica de fixação (DIN 914 - UNI 5927).

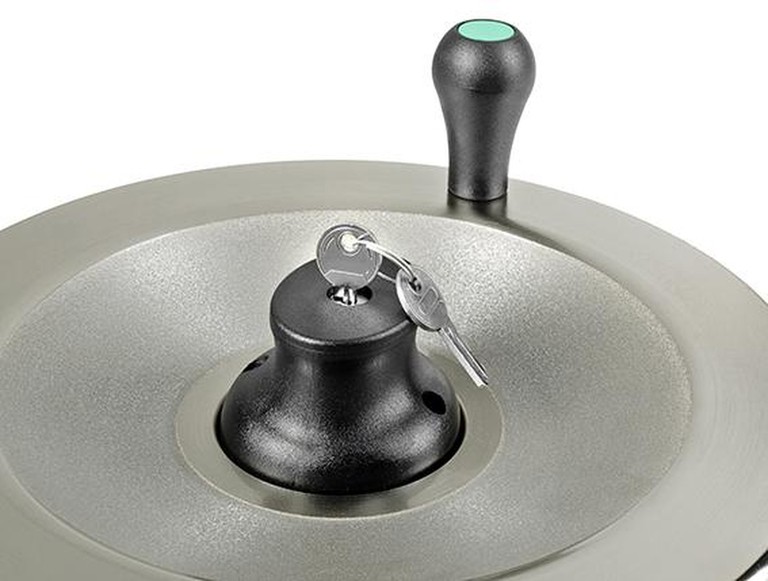

(8) Fechadura em aço niquelado. Duas chaves numeradas disponíveis. Chave removível em todas as duas posições. Para bloquear a manivela, premir o botão para baixo e rodar a chave de 90°. Curso da fechadura de 10 mm. Chaves fornecidas fixadas ao botão.
Punho lateral:
Punho rotativo M202 “Euromodel”, em poliamida reforçada preta RAL 9011. Fixação com parafuso DIM zincado. Tampão do punho em poliamida verde (RAL 6024 cód. 17).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.

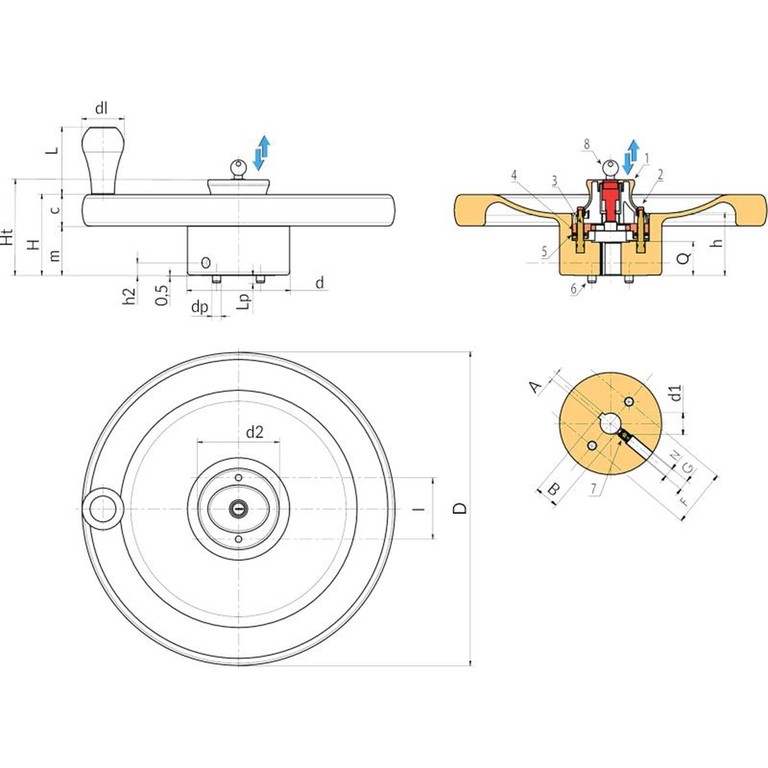

Código | Art. | D | H | Ht | h | m | c | d | dp | Lp | h2 | A | B | I | N | G | F | d2 | dl | L | d1 H10 | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | D615300.TD2001H | 300 | 77,5 | 92 | 59 | 47,5 | 30 | 98 | 8 | 7 | 12 | 6 | 22,8 | 58 | M8 | 10 | 55 | 78 | 40 | 64 | 20 | 32 | 3750 |
