PUXADOR TUBULAR D. 30 EM AÇO INOXIDÁVEL
02
B330CIN
Maniglie con tubo
Materiais:
Extremidade em plástico:
Poliamida reforçada. Resistente a óleos e massas lubrificantes.
Tubo:
Aço inoxidável (Aisi 304).
Superfície:
Extremidade em plástico:
Acetinada.
Tubo:
Brilhante natural.
Cor:
Extremidade em plástico:
Preto (RAL 9011).
Tubo:
Natural.
Furo:
Furo liso passante obtido por moldagem no plástico.
Pedidos especiais:
A pedido e por quantidade, comprimento do puxador mediante desenho.
A pedido, é possível fornecer tampões para cobrir parafusos.
A pedido e por quantidade, cores conforme a tabela de cores.

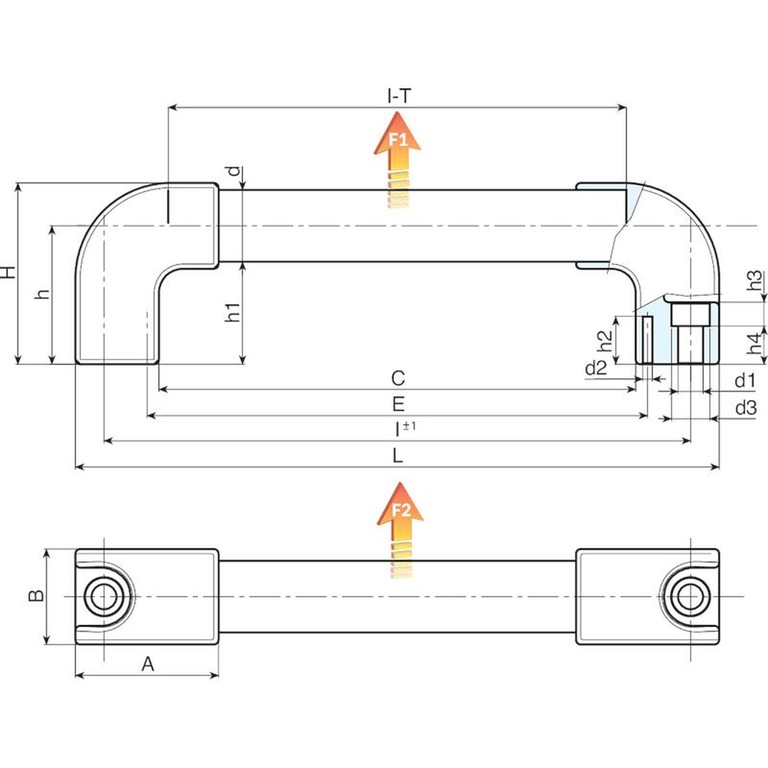

| Código | art. | L | I ±1 | C | E | A | B | T | H | h | h1 | h4 | h3 | h2 | d | d3 | d2 | d1 | Peso (g) | F1 (kN) | F2 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B330200.0001 | B330200.TG3001CIN | 224 | 200 | 154 | 164 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 235 | 3,4 | 2,9 |
| B330250.0001 | B330250.TG3001CIN | 274 | 250 | 204 | 214 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 250 | 3,8 | 3,2 |
| B330300.0001 | B330300.TG3001CIN | 324 | 300 | 254 | 264 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 270 | 3,2 | 2,9 |
| B330350.0001 | B330350.TG3001CIN | 374 | 350 | 304 | 314 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 285 | 2,7 | 2,4 |
| B330400.0001 | B330400.TG3001CIN | 424 | 400 | 354 | 364 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 305 | 2,4 | 2,2 |
| B330500.0001 | B330500.TG3001CIN | 524 | 500 | 454 | 464 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 340 | 1,9 | 1,7 |
| B330600.0001 | B330600.TG3001CIN | 624 | 600 | 554 | 564 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 370 | 1,6 | 1,4 |
| B330700.0001 | B330700.TG3001CIN | 724 | 700 | 654 | 664 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 405 | 1,4 | 1,25 |
