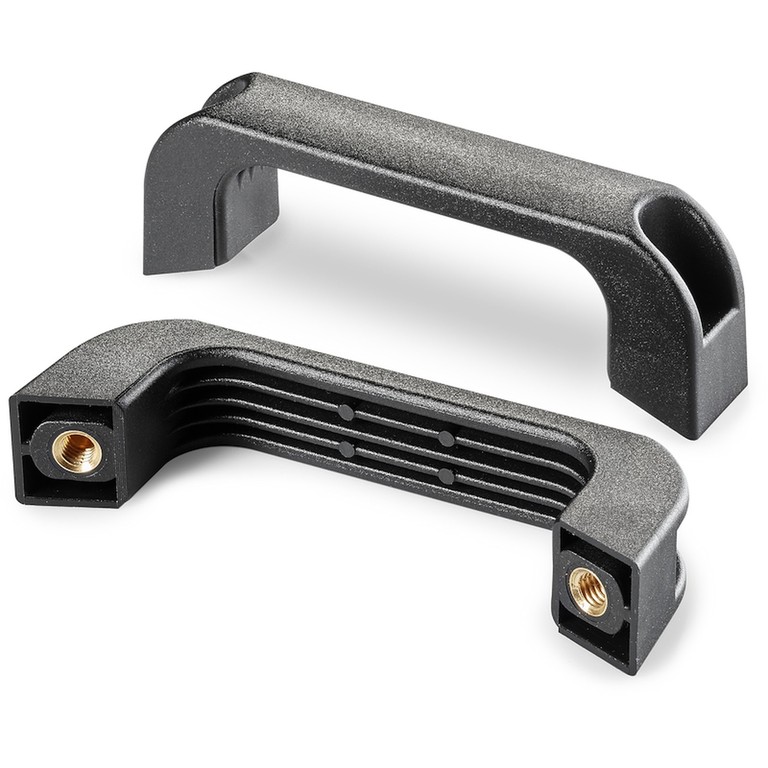

PUXADOR FIXO PARA SUPERFÍCIES CURVAS COM CASQUILHO
02
B229
Maniglie scaricate
Description

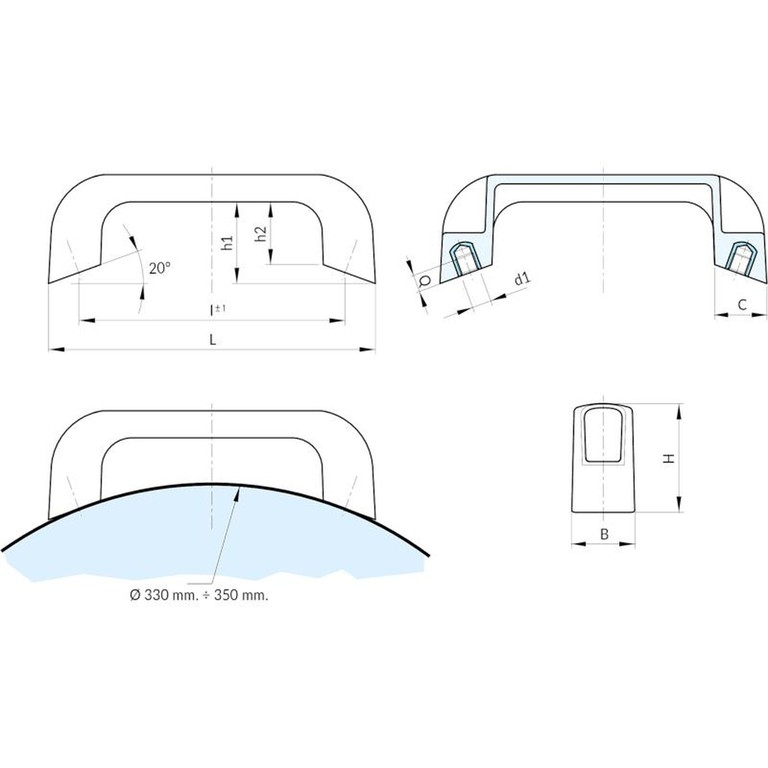

Este puxador foi desenhado para ser montado em superfícies redondas. No desenho é indicado o diâmetro da superfície para a qual o puxador foi projetado. Além disso, o puxador pode ser ligeiramente curvado para adaptar-se melhor ao furo existente, ou para compensar pequenas variações no diâmetro ou no entre-eixo dos furos. Um exemplo de referência para este puxador é o seu uso em aspiradores industriais.
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserção:
Casquilho com furo cego roscado em latão (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, cores conforme a tabela de cores.
| Código | art. | L | I ±1 | B | H | h1 | h2 | C | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B229110.0001 | B229110.TM0601 | 135 | 110 | 26 | 45 | 34 | 26 | 21.5 | M6 | 8 | 55 |
| B229110.0002 | B229110.TM0801 | 135 | 110 | 26 | 45 | 34 | 26 | 21.5 | M8 | 8 | 54 |
