ALAVANCA EM T COM PUNHO FIXO E FURO ROSCADO
01
W701
Metalline Leve fisse varie
Materiais:
Aço com classe de resistência 5.8.
Superfície:
Torneada com baixa rugosidade.
Cor:
Preta do óxido.
Fixação do punho:
Por pressão. Não pode ser movido nem desmontado.
Furo:
Furo roscado cego obtido em peça única (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as alavancas podem ser fornecidas com o furo d1 mediante desenho.
A pedido e por quantidade, as alavancas podem ser fornecidas com tratamentos superficiais diferentes.

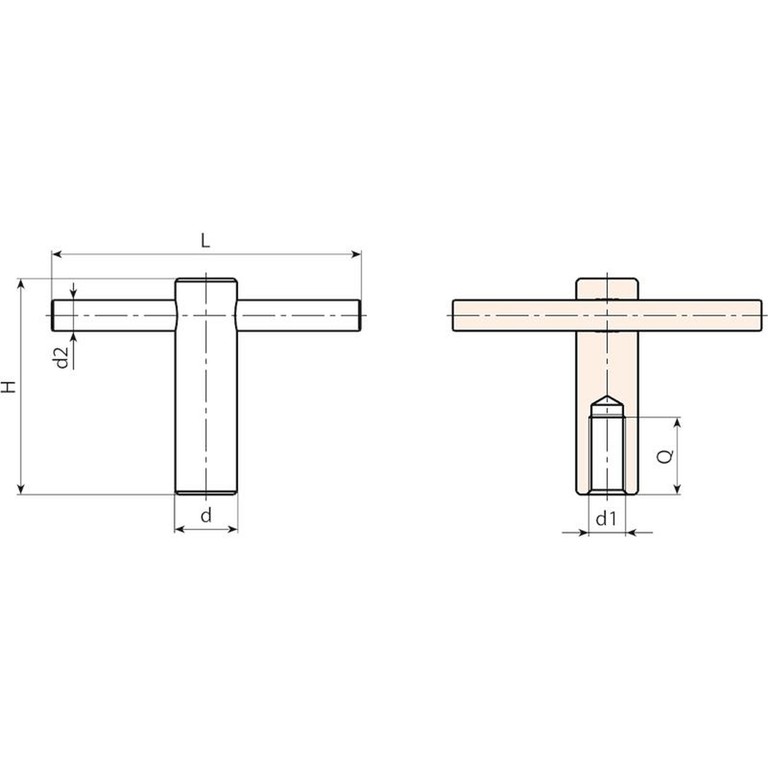

| Código | art. | d | L | H | d2 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| W701085.0001 | W701085.VM10 | 18 | 85 | 62 | 8 | M10 | 25 | 145 |
| W701105.0001 | W701105.VM12 | 20 | 105 | 72 | 10 | M12 | 30 | 208 |
| W701125.0001 | W701125.VM16 | 24 | 125 | 87 | 12 | M16 | 40 | 330 |
| W701145.0001 | W701145.VM20 | 30 | 145 | 97 | 16 | M20 | 45 | 573 |
