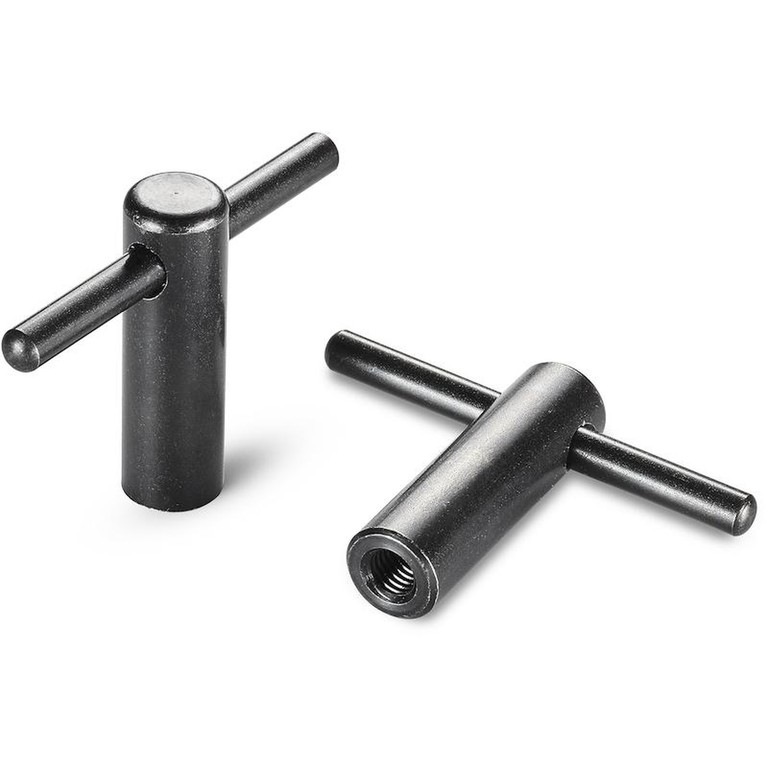

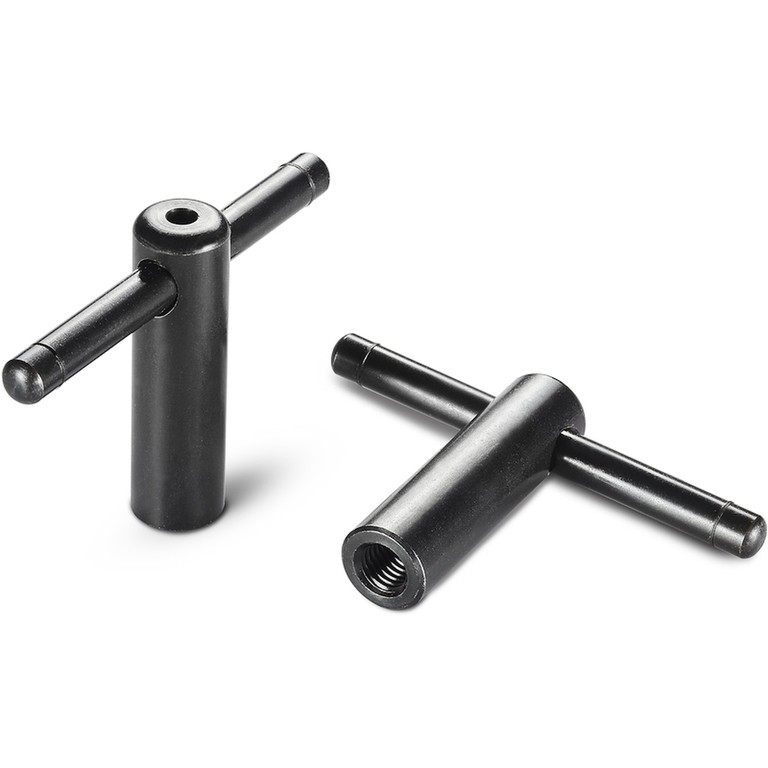

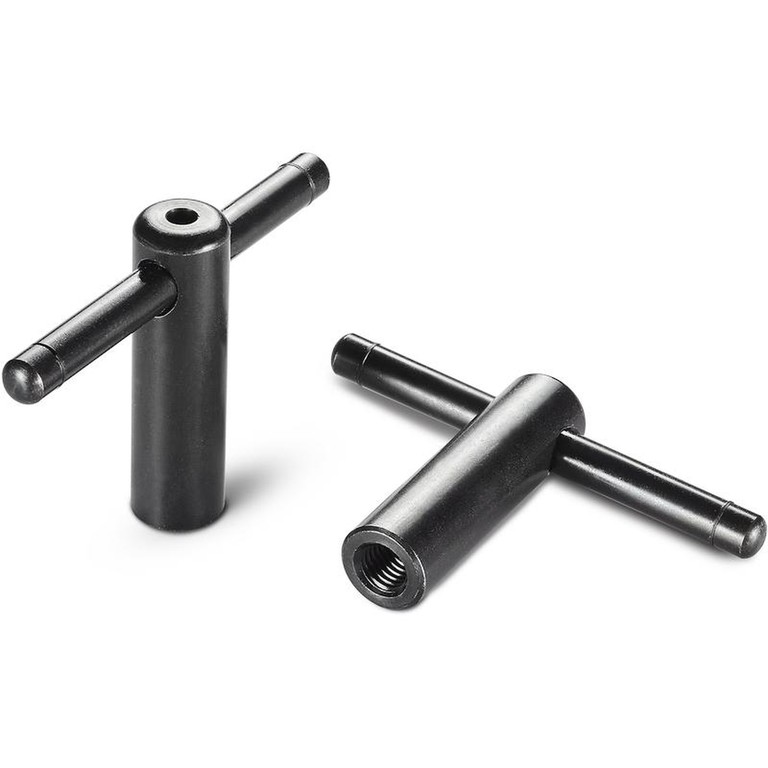

ALAVANCA EM T COM PUNHO MÓVEL E FURO ROSCADO
01
W700
Metalline Leve fisse varie
Materiais:
Aço com classe de resistência 5.8.
Superfície:
Torneada com baixa rugosidade.
Cor:
Preta do óxido.
Inserções:
(1) Anel em meia-luna para eixos em aço harmónico preto do óxido (UNI 7434 tipo H).
(2) Mola em aço zincado.
(3) Esfera em aço zincado de 7/32.
Punho:
Punho móvel bloqueado no fim de curso por anéis de retenção.
Furo:
Furo roscado cego obtido em peça única (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as alavancas podem ser fornecidas com o furo d1 mediante desenho.
A pedido e por quantidade, as alavancas podem ser fornecidas com tratamentos superficiais diferentes.

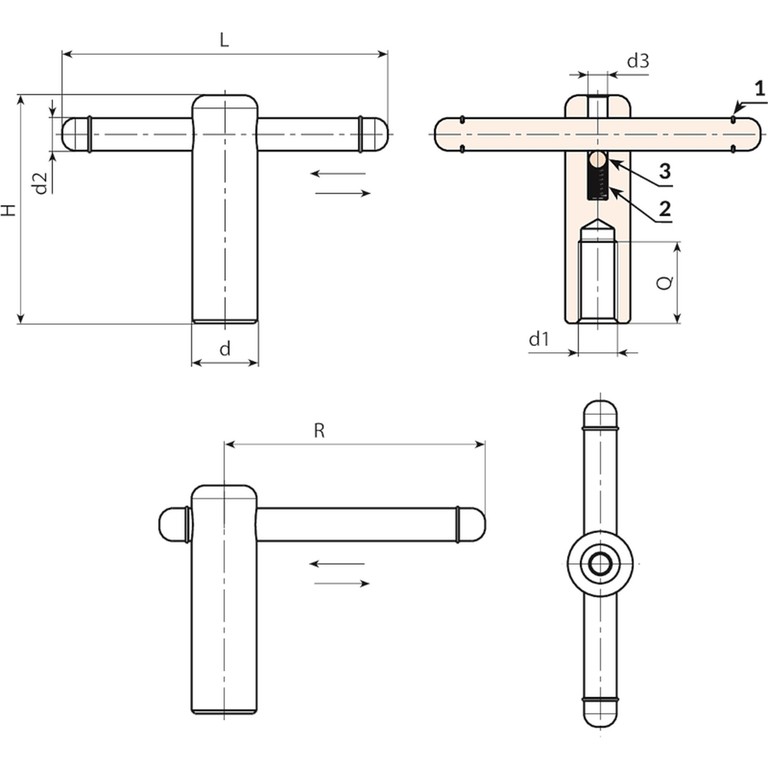

Código | Art. | d | L | H | R | d2 | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|
W700085.0001 | W700085.VM10 | 18 | 85 | 62 | 71 | 8 | 6 | M10 | 25 | 143 |
W700105.0001 | W700105.VM12 | 20 | 105 | 72 | 86.5 | 10 | 6 | M12 | 30 | 207 |
W700125.0001 | W700125.VM16 | 24 | 125 | 87 | 104,5 | 12 | 6 | M16 | 40 | 328 |
W700145.0001 | W700145.VM20 | 30 | 145 | 97 | 121 | 16 | 6 | M20 | 45 | 570 |
