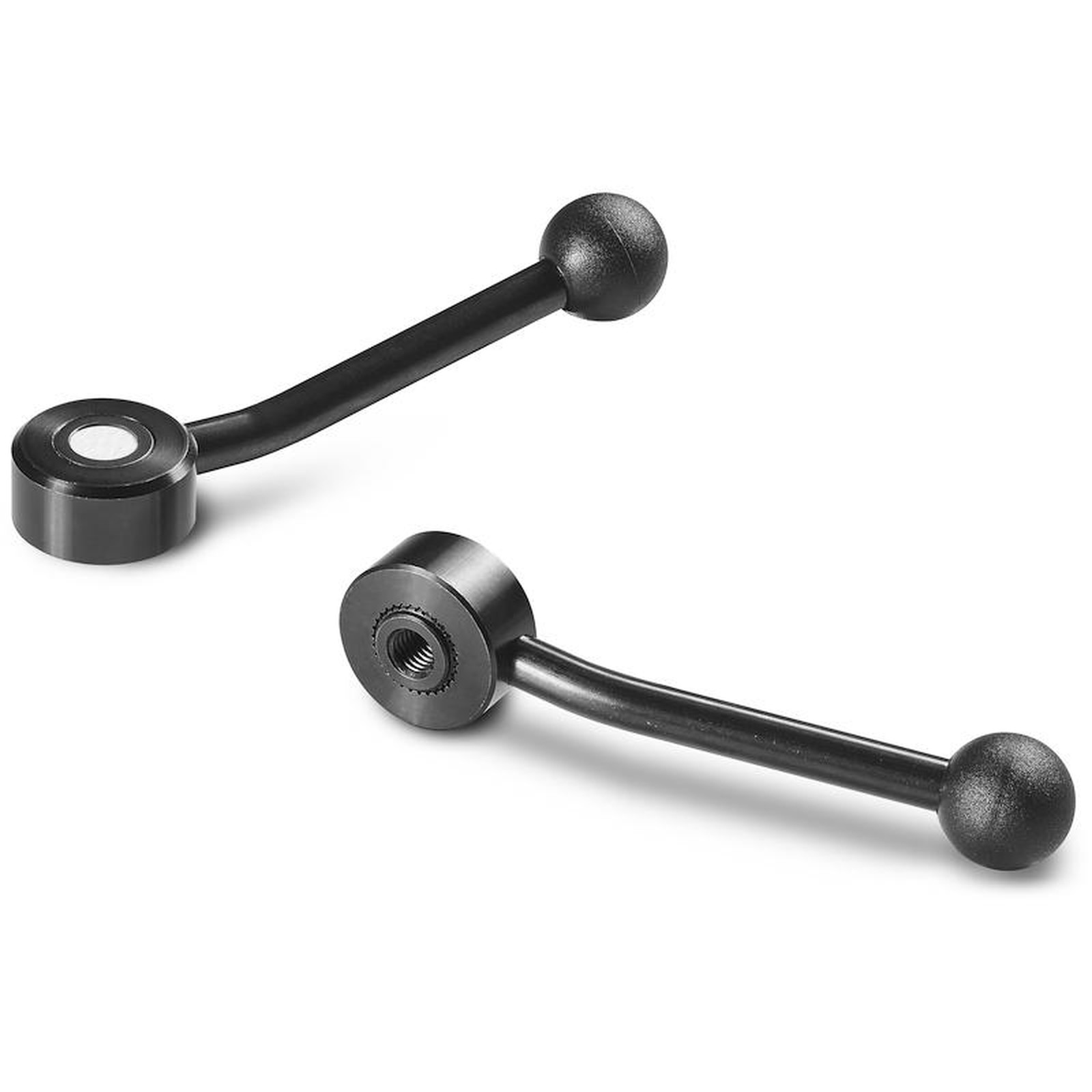

ALAVANCA DE INDEXAÇÃO EM METAL COM BRAÇO INCLINADO E INSERÇÃO COM FURO ROSCADO
01
W516
Leve a scatto con vite
Materiais:
(1-2-5) Corpo da alavanca, braço e inserção de indexação em aço com classe de resistência 5.8.
Superfície:
(1-2-5) #tab# Torneada com baixa rugosidade.
(6) #tab# Acetinada.
Cor:
(1-2-5) Preta do óxido padrão.
Empunhadura:
(6) Empunhadura de esfera I103 em poliamida reforçada preta Ral 9011.
Fixação da empunhadura:
Atarraxada e colada.
Furo:
Furo roscado cego obtido pela inserção (tolerância do furo 6H).
Mola:
(3) Mola em aço inoxidável (Aisi 302).
Tampão:
(4) Tampão tapa furo em alumínio, colado.
Pedidos especiais:
Nenhum.

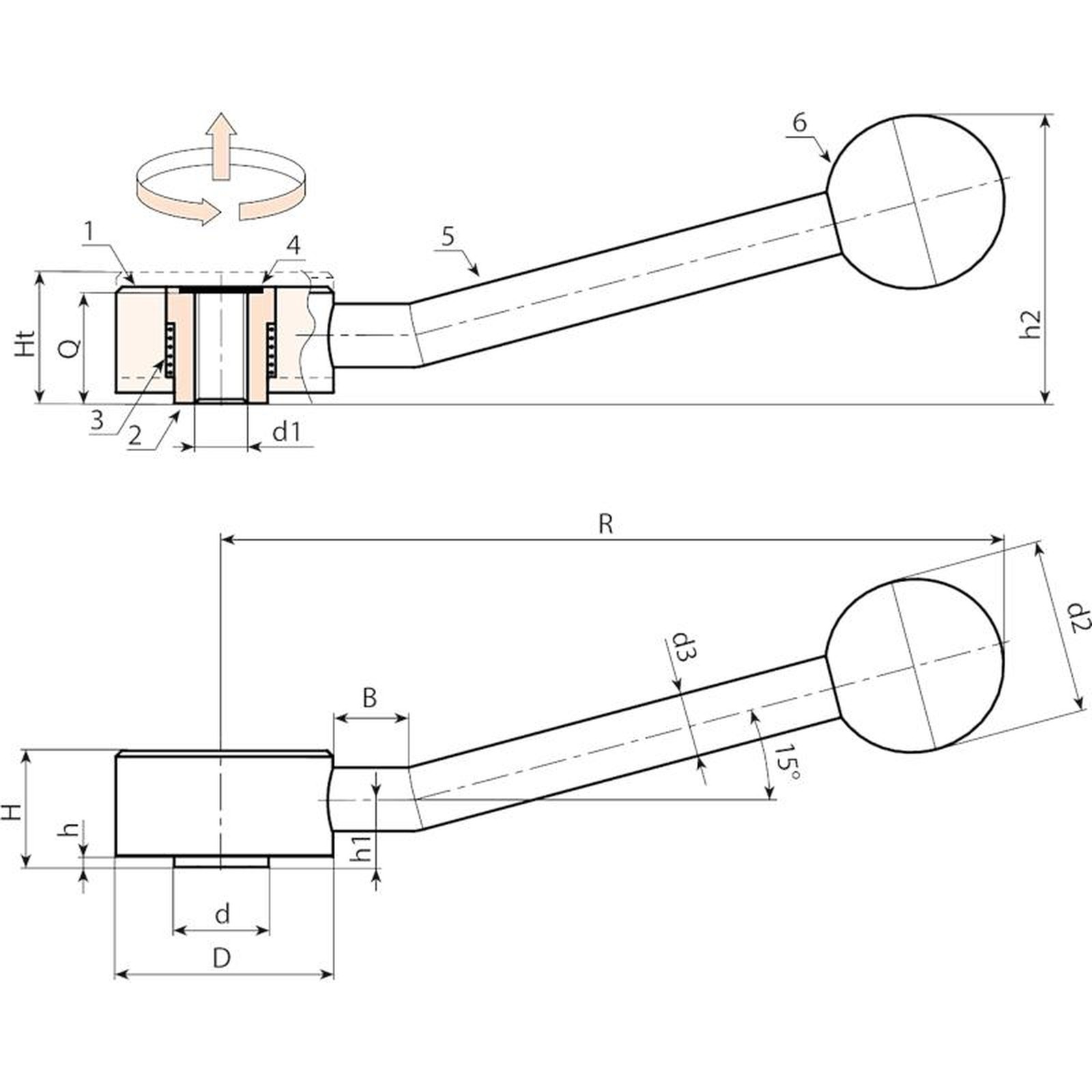

Código | Art. | D | R | d | B | H | Ht | h | h1 | h2 | d2 | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W516114.0001 | W516114.VBM0601 | 33 | 112 | 13,5 | 15 | 19 | 23 | 2 | 12 | 41 | 25 | 10 | M6 | 18 | 166 |
W516114.0002 | W516114.VBM0801 | 33 | 112 | 13,5 | 15 | 19 | 23 | 2 | 12 | 41 | 25 | 10 | M8 | 18 | 164 |
W516146.0001 | W516146.VBM1001 | 41 | 142 | 19 | 15 | 22 | 26 | 2 | 13,5 | 53 | 30 | 12 | M10 | 21 | 295 |
W516146.0002 | W516146.VBM1201 | 41 | 142 | 19 | 15 | 22 | 26 | 2 | 13,5 | 53 | 30 | 12 | M12 | 21 | 290 |
W516165.0001 | W516165.VBM1201 | 45 | 162 | 23 | 15 | 28 | 33 | 2 | 17 | 66 | 35 | 14 | M12 | 27 | 467 |
W516165.0002 | W516165.VBM1601 | 45 | 162 | 23 | 15 | 28 | 33 | 2 | 17 | 66 | 35 | 14 | M16 | 27 | 451 |
