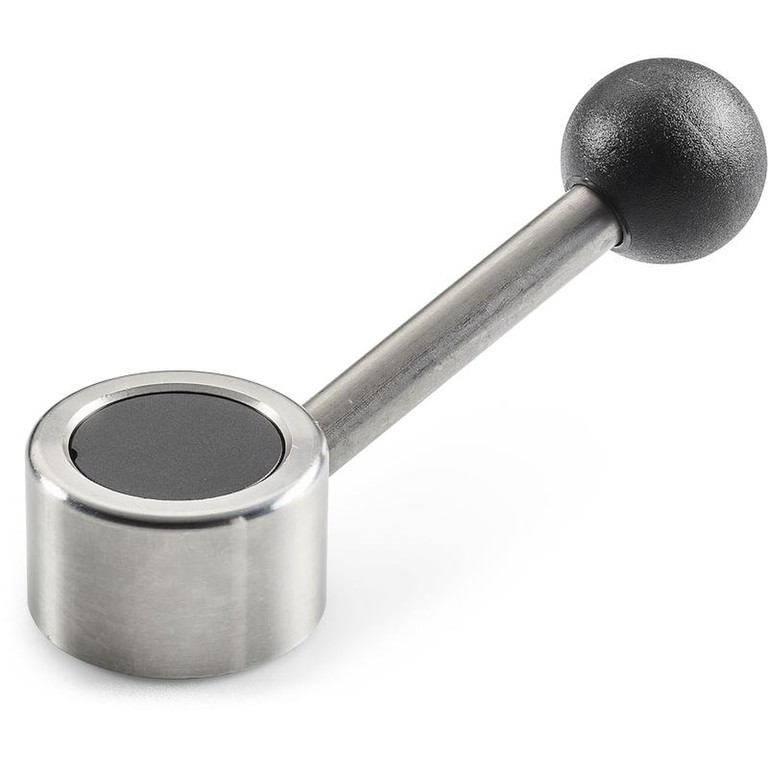

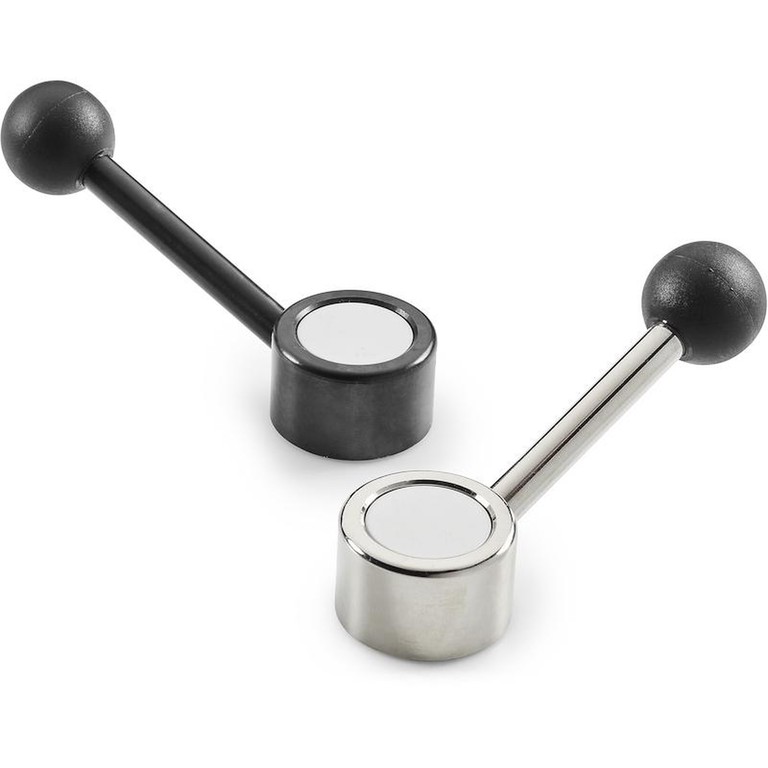

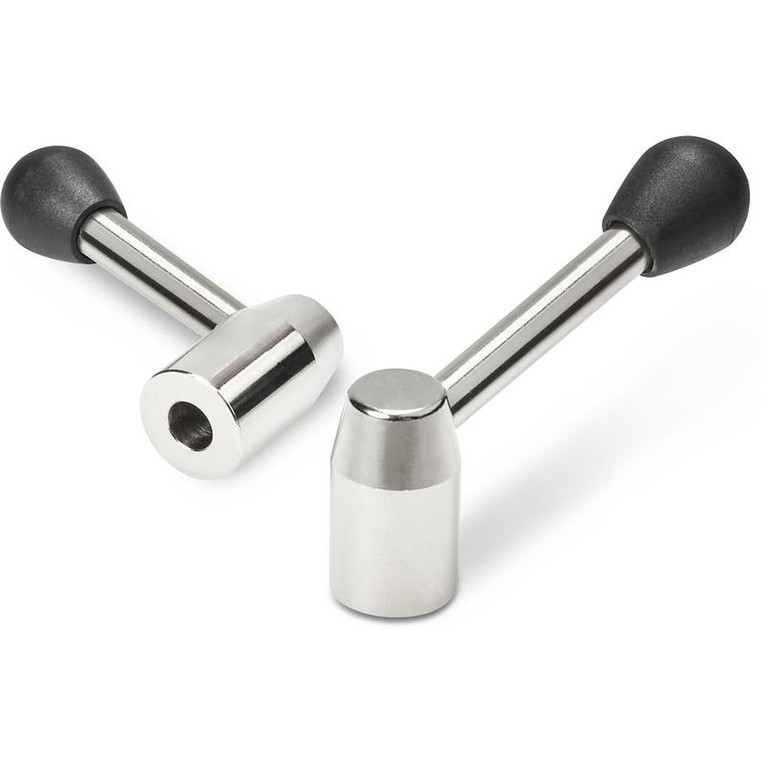

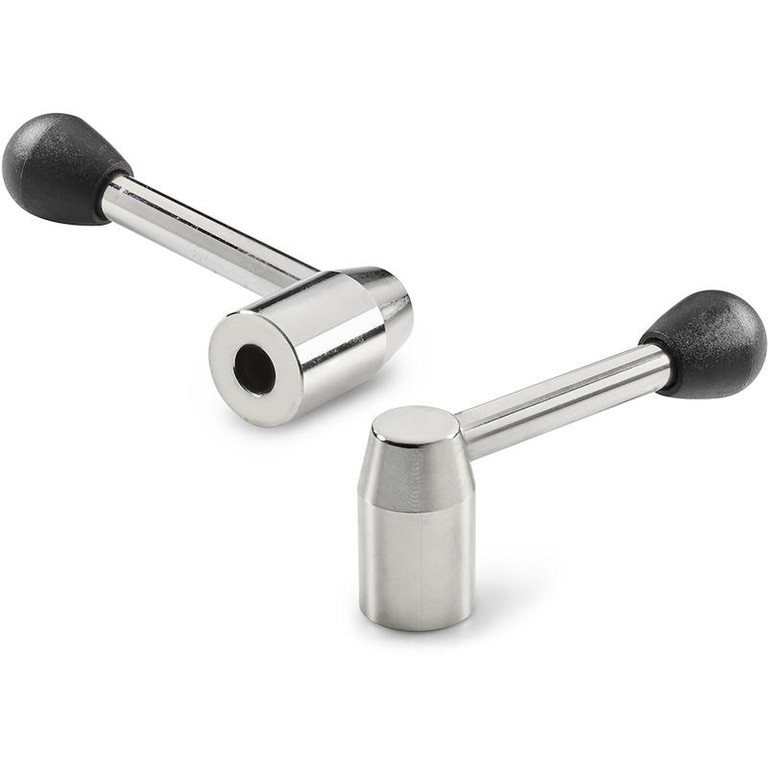

ALAVANCA FIXA CHATA EM METAL COM PUNHO INCLINADO
W510
Leve fisse
Materiais:
Aço com classe de resistência 5.8.
Superfície:
Torneada com baixa rugosidade.
Cor:
Niquelada (trat. galvânico).
Acabamentos alternativos:
Preto do óxido:
(mudar a letra final do código (H) pela letra B (W510082.SD0801B).
Zincagem:
(mudar a letra final do código (H) pela letra Z (W510082.SD0801Z).
Empunhadura:
Empunhadura de esfera I104 em PA6 reforçado na cor preta (Ral 9011).
Fixação da empunhadura:
Por pressão, desmontável.
Furo:
Furo liso cego obtido em peça única (tolerância do furo H10).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Para a alavanca com acabamento preto do óxido, o tampão central será da cor cinzenta (RAL 7035 cód. 13).
Fixação:
Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo.
Pedidos especiais:
A pedido e por quantidade, as alavancas podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, cores da empunhadura conforme a tabela de cores.

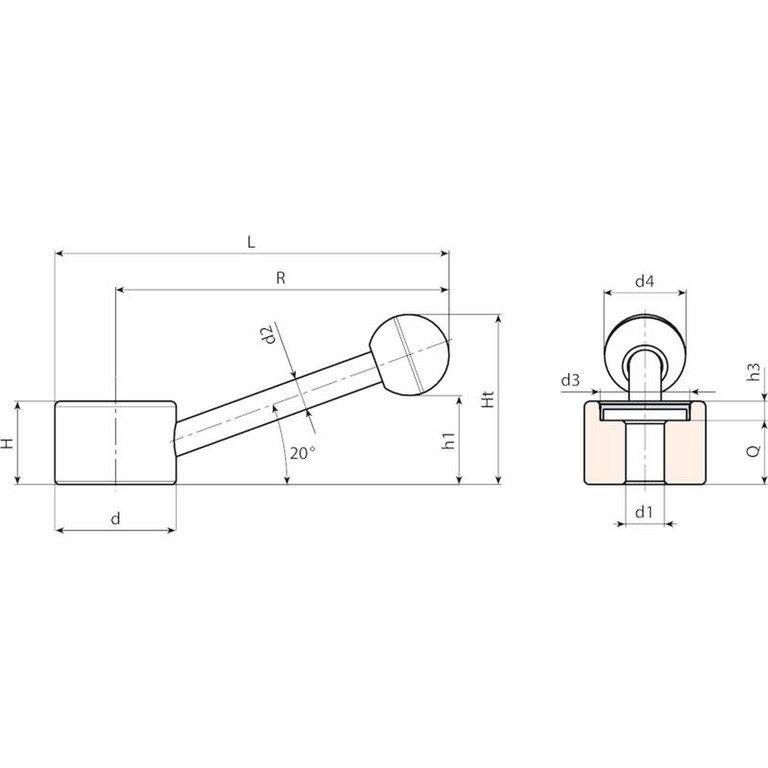

| Código | Art. | d | R | L | H | Ht | h1 | h3 | d2 | d3 | d4 | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W510082.0005 | W510082.SD1001H | 30 | 82 | 97 | 22 | 43 | 23 | 6 | 8 | 22 | 20 | 10 | 16 | 118 |
| W510104.0003 | W510104.SD1001H | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 10 | 20 | 235 |
| W510104.0004 | W510104.SD1201H | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 12 | 20 | 230 |
