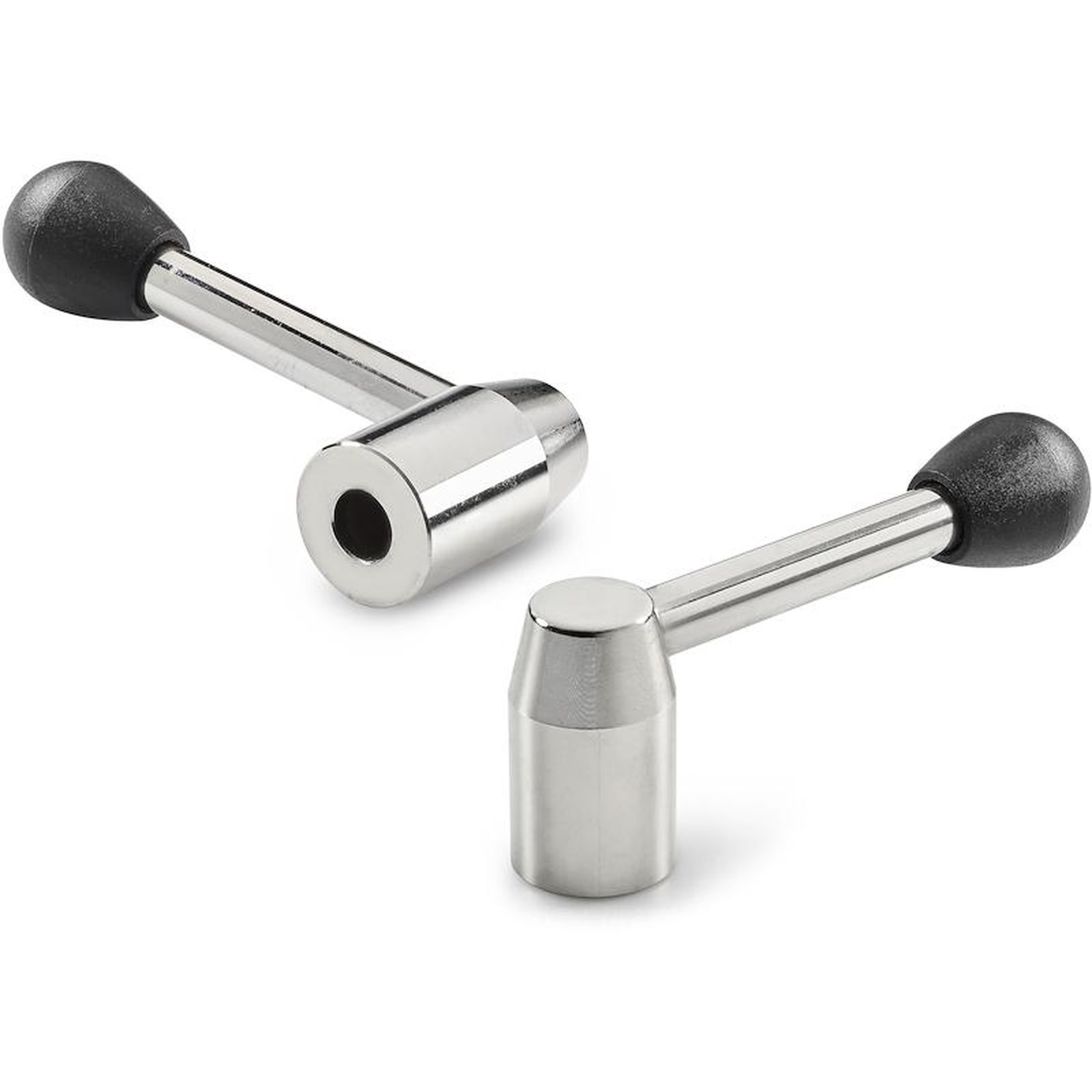

ALAVANCA FIXA EM METAL COM PUNHO HORIZONTAL E FURO LISO
W503
Leve fisse
Materiais:
W503:
Aço com classe de resistência 5.8.
W503CIN:
Aço inoxidável (Aisi 303).
Superfície:
Torneada com baixa rugosidade.
Cor:
W503:
Niquelada (trat. galvânico).
W503CIN:
Natural.
Acabamentos alternativos:
Preto do óxido:
(mudar a letra final do código (H) pela letra B (W503070.SM0801B).
Zincagem:
(mudar a letra final do código (H) pela letra Z (W503070.SM0801Z).
Empunhadura:
Puxador cônico I500 em PA6 reforçado na cor preta (Ral 9011).
Fixação da empunhadura:
Por pressão, desmontável.
Furo:
Furo liso cego obtido em peça única (tolerância do furo H10).
Fixação:
Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo.
Pedidos especiais:
A pedido e por quantidade, as alavancas podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, cores da empunhadura conforme a tabela de cores.
Versão W503 - em aço niquelado

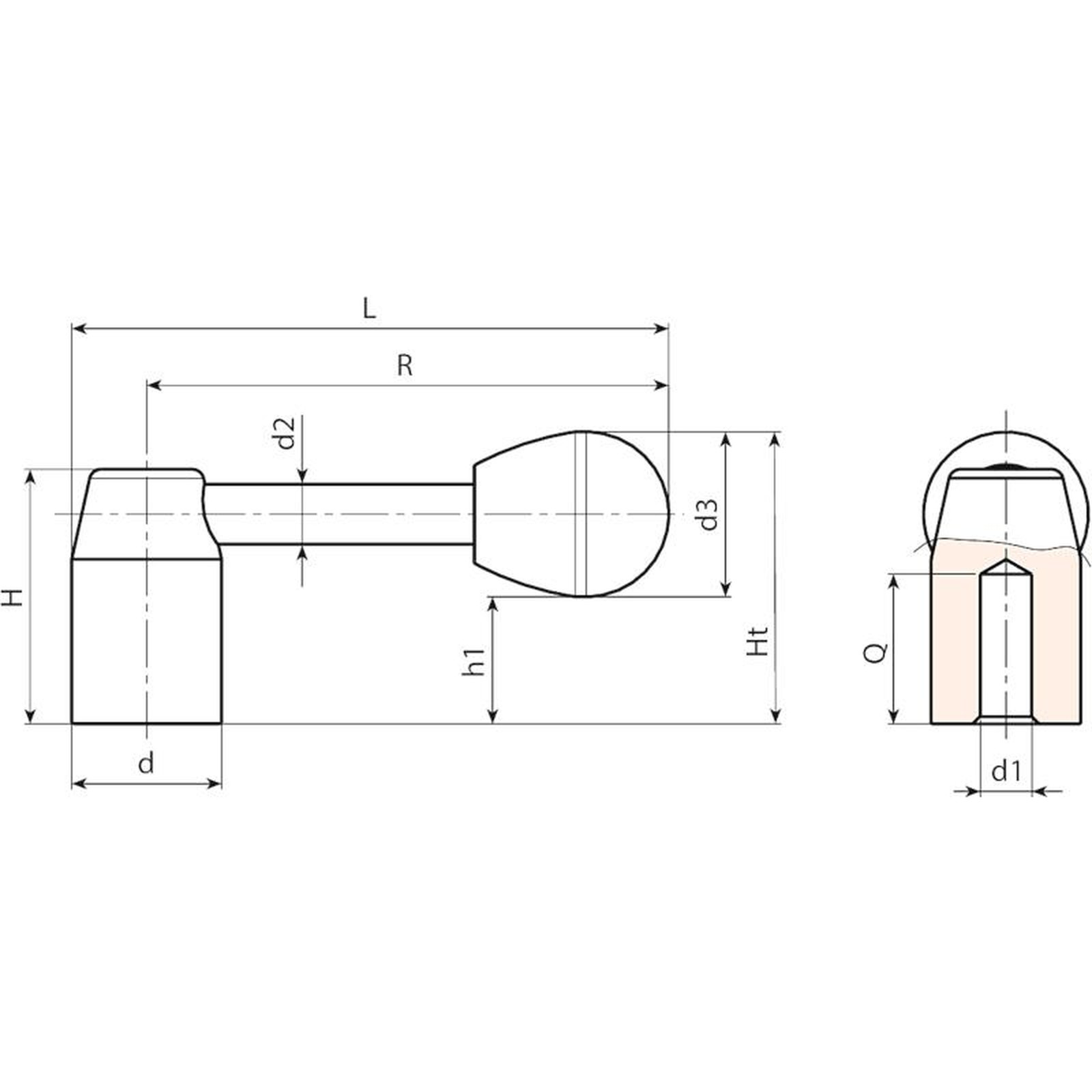

| Código | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W503070.0002 | W503070.SD0801H | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
| W503080.0002 | W503080.SD1001H | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
| W503095.0002 | W503095.SD1201H | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
| W503110.0002 | W503110.SD1201H | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 22 | 278 |
| W503125.0002 | W503125.SD1601H | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 25 | 337 |
| W503140.0002 | W503140.SD1601H | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 26 | 500 |
| W503150.0002 | W503150.SD2001H | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 28 | 670 |
| W503170.0001 | W503170.SD2001H | 45 | 170 | 192.5 | 70 | 77 | 40 | 16 | 37 | 20 | 30 | 870 |
Versão W503CIN - em aço inoxidável (Aisi 303)
| Código | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W503070.0001 | W503070.ID0801CIN | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | 8 | 16 | 84 |
| W503080.0001 | W503080.ID1001CIN | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | 10 | 18 | 109 |
| W503095.0001 | W503095.ID1201CIN | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | 12 | 20 | 158 |
| W503110.0001 | W503110.ID1201CIN | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | 12 | 25 | 278 |
| W503125.0001 | W503125.ID1601CIN | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | 16 | 22 | 337 |
| W503140.0001 | W503140.ID1601CIN | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | 16 | 23 | 500 |
| W503150.0001 | W503150.ID2001CIN | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | 20 | 25 | 670 |
