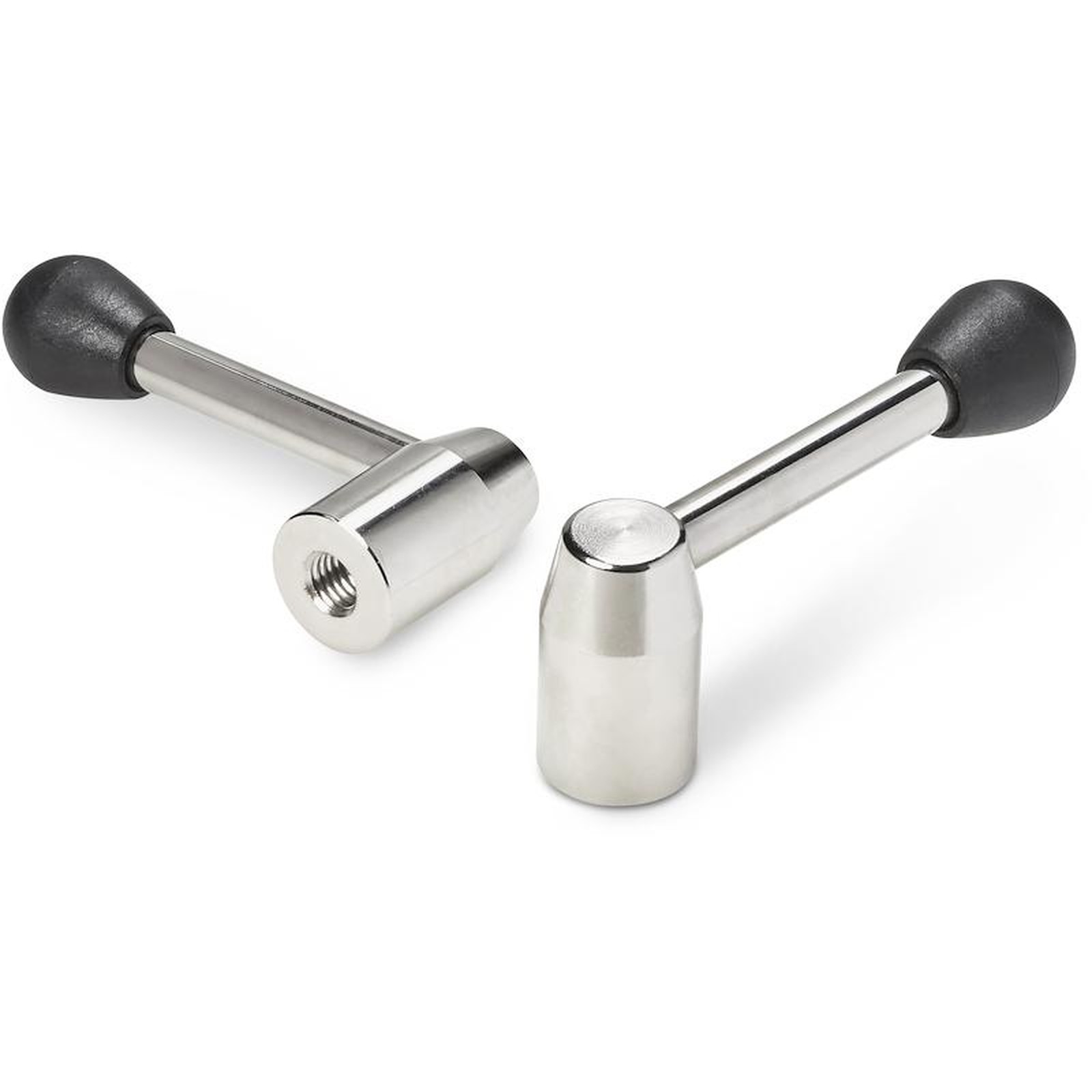

ALAVANCA FIXA EM METAL COM PUNHO HORIZONTAL E FURO ROSCADO
W501
Leve fisse
Materiais:
W501:
Aço com classe de resistência 5.8.
W501CIN:
Aço inoxidável (Aisi 303).
Superfície:
Torneada com baixa rugosidade.
Cor:
W501:
Niquelada (trat. galvânico).
W501CIN:
Natural.
Acabamentos alternativos:
Preto do óxido:
(mudar a letra final do código (H) pela letra B (W501070.SM0801B).
Zincagem:
(mudar a letra final do código (H) pela letra Z (W501070.SM0801Z).
Empunhadura:
Puxador cônico I500 em PA6 reforçado na cor preta (Ral 9011).
Fixação da empunhadura:
Por pressão, desmontável.
Furo:
Furo roscado cego obtido em peça única (tolerância de rosca 6H).
Fixação:
Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo.
Pedidos especiais:
A pedido e por quantidade, as alavancas podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, cores da empunhadura conforme a tabela de cores.







Versão W501 - em aço niquelado

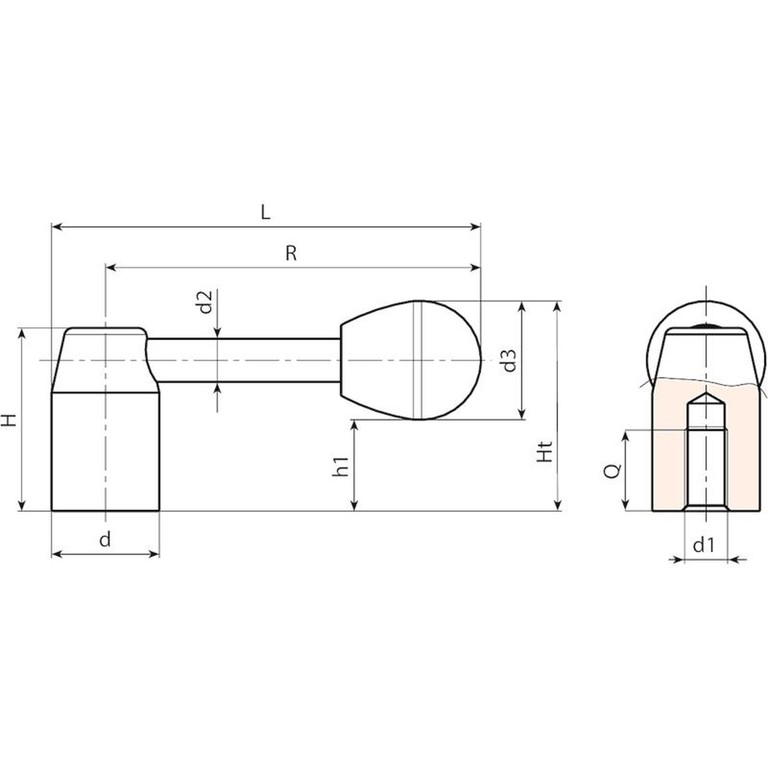

Código | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W501070.0002 | W501070.SM0801H | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | M8 | 15 | 89 |
W501080.0002 | W501080.SM1001H | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | M10 | 15 | 111 |
W501095.0002 | W501095.SM1201H | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | M12 | 18 | 160 |
W501110.0002 | W501110.SM1201H | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | M12 | 18 | 280 |
W501125.0002 | W501125.SM1601H | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | M16 | 22 | 340 |
W501140.0002 | W501140.SM1601H | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | M16 | 23 | 513 |
W501150.0002 | W501150.SM2001H | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | M20 | 25 | 687 |
W501170.0001 | W501170.SM2001H | 45 | 170 | 192.5 | 70 | 77 | 40 | 16 | 37 | M20 | 28 | 890 |
Versão W501CIN - em aço inoxidável (Aisi 303)
Código | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W501070.0001 | W501070.IM0801CIN | 20 | 70 | 80 | 34 | 39 | 17 | 8 | 22 | M8 | 15 | 89 |
W501080.0001 | W501080.IM1001CIN | 22 | 80 | 91 | 38 | 43 | 21 | 8 | 22 | M10 | 15 | 111 |
W501095.0001 | W501095.IM1201CIN | 24 | 95 | 107 | 42 | 49 | 21 | 10 | 28 | M12 | 18 | 160 |
W501110.0001 | W501110.IM1201CIN | 28 | 110 | 124 | 48 | 54 | 26 | 12 | 28 | M12 | 18 | 280 |
W501125.0001 | W501125.IM1601CIN | 32 | 125 | 141 | 52 | 59 | 27 | 12 | 32 | M16 | 22 | 340 |
W501140.0001 | W501140.IM1601CIN | 36 | 140 | 158 | 58 | 64 | 32 | 14 | 32 | M16 | 23 | 513 |
W501150.0001 | W501150.IM2001CIN | 40 | 150 | 170 | 64 | 71 | 34 | 16 | 37 | M20 | 25 | 687 |
