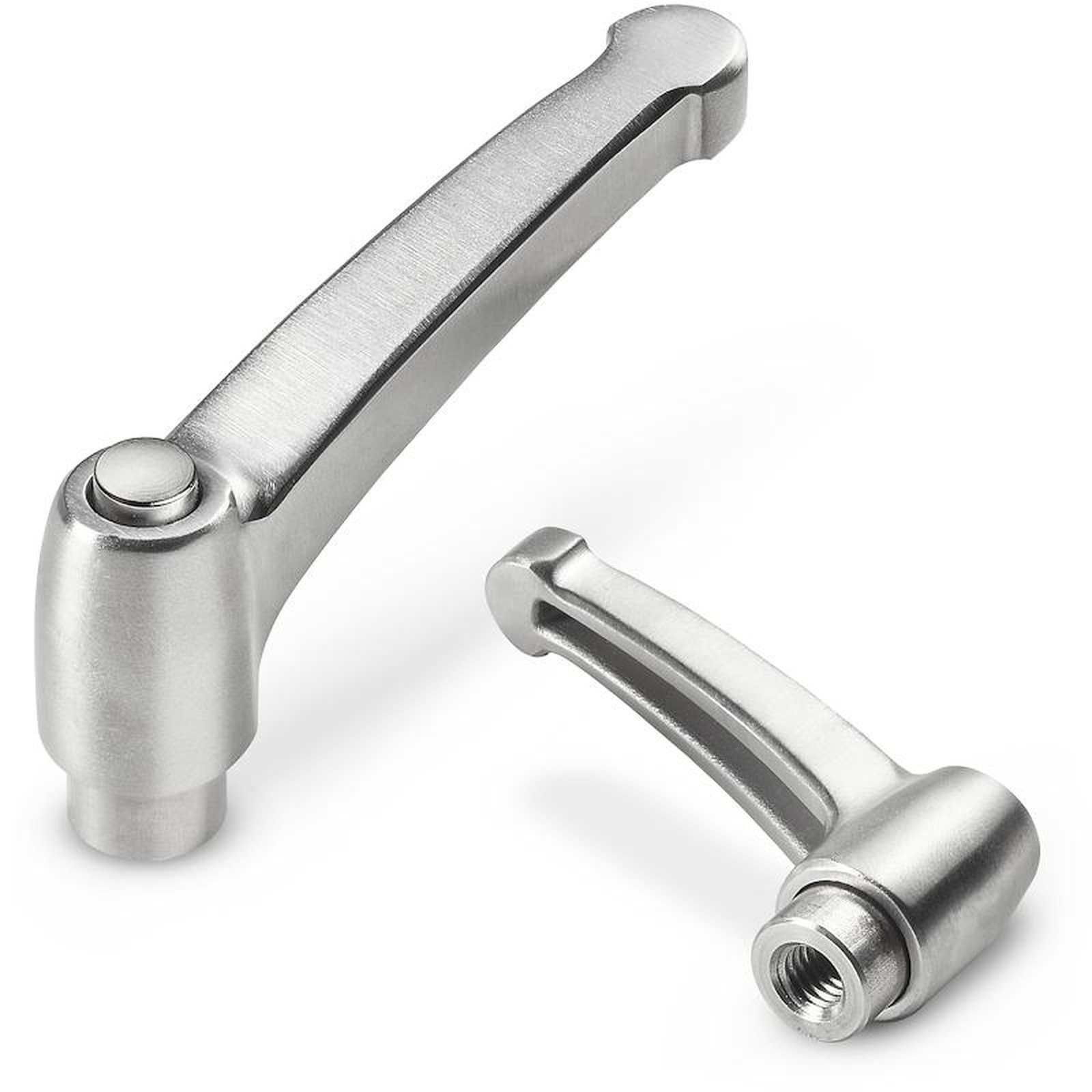

A594CIN
ALAVANCA DE INDEXAÇÃO COM CASQUILHO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL
Alavancas de indexação com parafuso
Descrição
A alavanca de indexação em aço inoxidável integral, faz parte da nossa linha “METALLINE”, uma linha especial em metal estudada para aplicações onde a limpeza e a sanificação sejam importantes. O funcionamento é o mesmo daquelas em plástico, mas sendo totalmente feita em aço inoxidável, a robustez e resistência ao fechamento são maiores. A sua forma e a possibilidade de levantar o corpo do puxador e posicioná-lo com um outro ângulo, permitem que este puxador de fixação com trava seja usado em espaços reduzidos onde não há espaço para uma rotação completa.
Materiais:
Corpo da alavanca em aço inoxidável microfundido (Aisi 304).
Superfície:
Escovada.
Cor:
Natural.
Inserções:
Casquilho com furo roscado cego em aço inoxidável (Aisi 303) (tolerância de rosca 6H).
Parafuso de fixação:
Vite in acciaio inox (Aisi 303) con testa chiusa.
Mola:
Mola em aço inoxidável (Aisi 302).
Pedidos especiais:
Nenhum.

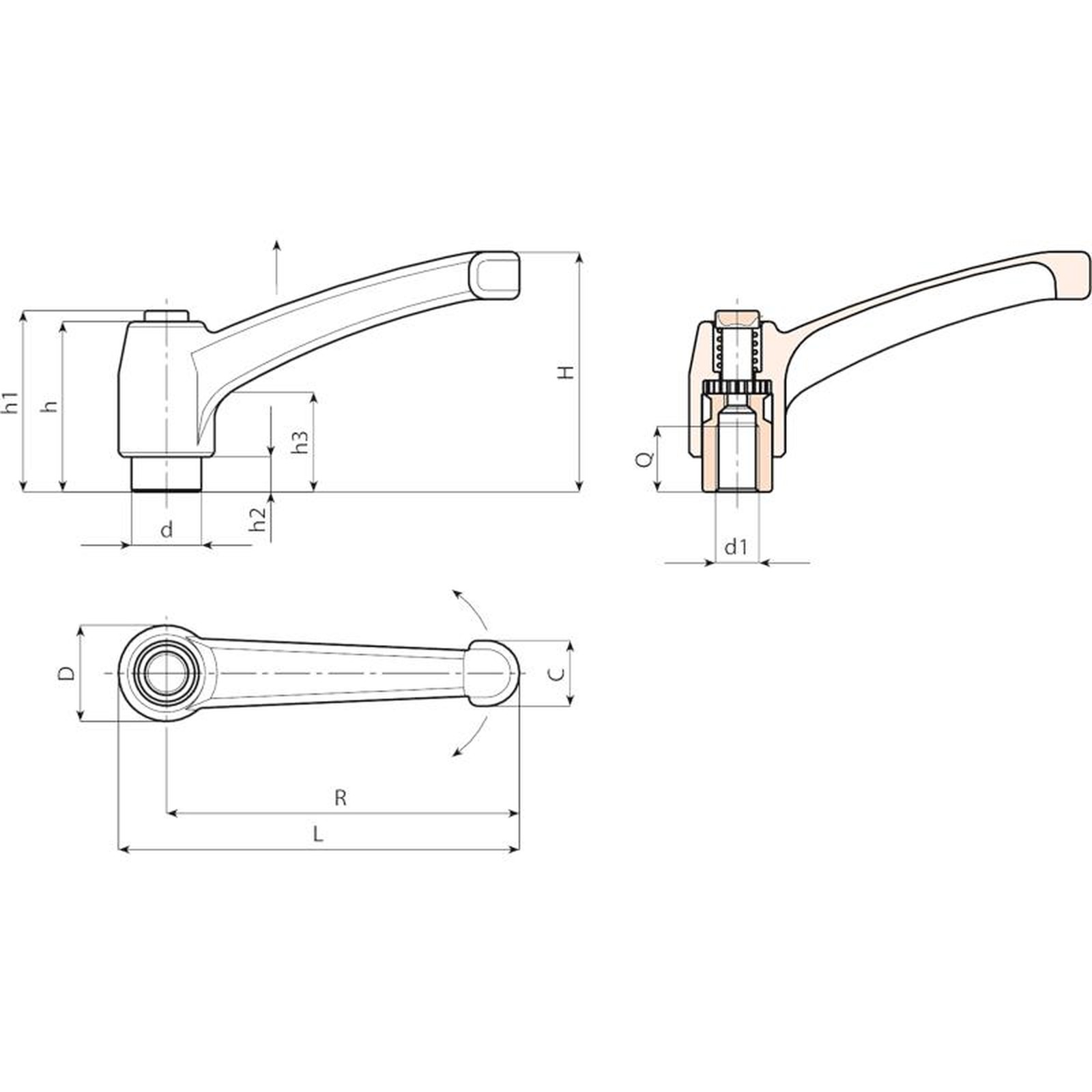

| Código | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A594043.0001 | A594043.IM05CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M5 | 9 | 30 |
| A594043.0002 | A594043.IM06CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M6 | 9 | 28 |
| A594065.0001 | A594065.IM06CIN | 75 | 65 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M6 | 10 | 78 |
| A594065.0002 | A594065.IM08CIN | 75 | 65 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M8 | 10 | 76 |
| A594065.0003 | A594065.IM10CIN | 75 | 65 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M10 | 10 | 74 |
| A594080.0001 | A594080.IM08CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M8 | 14 | 134 |
| A594080.0002 | A594080.IM10CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M10 | 13 | 130 |
| A594080.0003 | A594080.IM12CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M12 | 12 | 128 |
| A594094.0001 | A594094.IM10CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M10 | 17 | 191 |
| A594094.0002 | A594094.IM12CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M12 | 17 | 195 |
| A594094.0003 | A594094.IM14CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M14 | 17 | 190 |
