A572

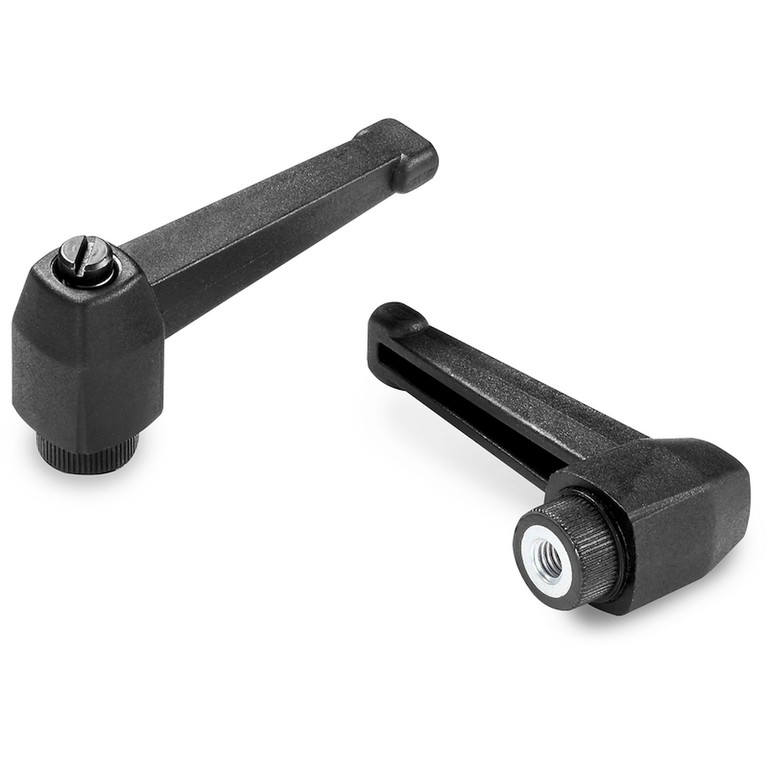

ALAVANCA DE INDEXAÇÃO COM BRAÇO DE 90° COM CASQUILHO ROSCADO
Alavancas de indexação com parafuso
Materiais:
Tecnopolímero especial reforçado com fibra de vidro de elevada resistência.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor do corpo da alavanca e da inserção:
Preto(RAL 9011).
Inserções:
Casquilho com furo cego roscado em aço zincado (tolerância de rosca 6H).
Parafuso de fixação:
Parafuso em aço preto do óxido com cabeça de fenda.
Mola:
Mola em aço inoxidável (Aisi 302).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.

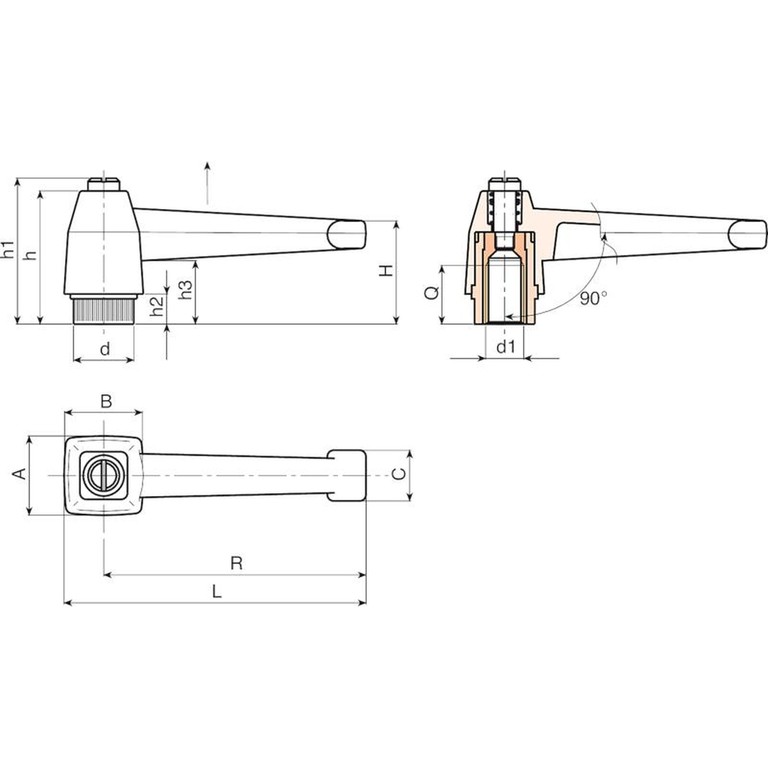

| Código | Art. | L | R | H | A | B | c | h | h1 | h2 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A572083.0001 | A572083.TM0801 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | M8 | 17 | 52 |
| A572083.0002 | A572083.TM1001 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | M10 | 17 | 48 |
| A572083.0003 | A572083.TM1201 | 94 | 83 | 33.5 | 25 | 25 | 16 | 42 | 47 | 10 | 21 | M12 | 16 | 48 |
