ALAVANCA DE INDEXAÇÃO COM BOTÃO COM CASQUILHO ROSCADO
01
A562
Leve a scatto con pulsante
Materiais:
Tecnopolímero especial reforçado com fibra de vidro de elevada resistência.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor do corpo da alavanca e da inserção:
Preto (RAL 9011).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Botão:
Botão em poliamida preta (RAL 9011).
Mola:
Mola em aço inoxidável (Aisi 302).
Cores alternativas para o corpo da alavanca e do botão:
Alaranjado (RAL 2004 cód. 02).
Azul (RAL 5015 cód. 07).
Amarelo (RAL 1021 cód. 10).
Vermelho (RAL 3000 cód. 16).
Verde (RAL 6024 cód. 17).
Cinzento (RAL 7035 cod. 13).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores do corpo da alavanca e do botão conforme a tabela.

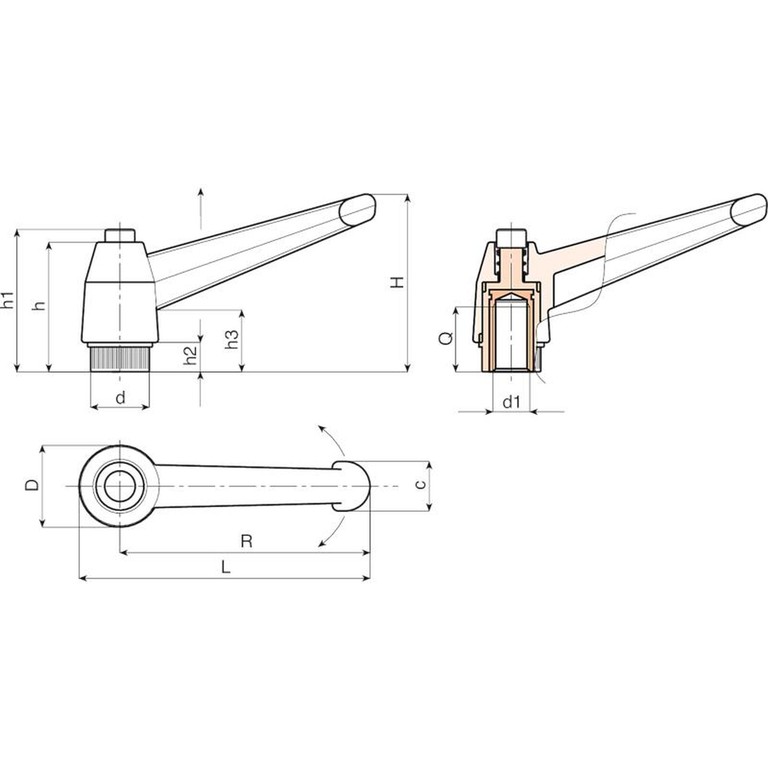

Código | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A562043.0001 | A562043.TM0401 | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M4 | 10 | 14 |
A562043.0003 | A562043.TM0501 | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M5 | 9 | 14 |
A562043.0006 | A562043.TM0601 | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M6 | 9 | 14 |
A562065.0001 | A562065.TM0601 | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M6 | 15 | 28 |
A562065.0004 | A562065.TM0801 | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M8 | 15 | 26 |
A562065.0013 | A562065.TM1001 | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M10 | 13 | 28 |
A562083.0001 | A562083.TM0801 | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M8 | 17 | 52 |
A562083.0007 | A562083.TM1001 | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M10 | 17 | 48 |
A562083.0013 | A562083.TM1201 | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M12 | 16 | 48 |
A562104.0001 | A562104.TM1001 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M10 | 20 | 114 |
A562104.0004 | A562104.TM1201 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M12 | 22 | 106 |
A562104.0009 | A562104.TM1401 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M14 | 21 | 100 |
A562104.0012 | A562104.TM1601 | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M16 | 23 | 100 |
