ALAVANCA DE CAME EM ALUMÍNIO COM INSERÇÃO ROSCADA E ANILHA DE ENCOSTO EM AÇO
01
A200
Leve a camma
Materiais:
(1) Corpo da alavanca em liga de alumínio (EN-AC-46200).
Superfície:
Acetinada fina por jato de areia.
Cor:
Pintada a pó epóxi, preto (RAL 9011).
Inserções:
(2) Perno de rotação torneado em aço inoxidável (Aisi303) com furo roscado passante para a fixação do perno (tolerância de rosca 6H).
(4) Anilha de pressão em PA66 reforçada, de cor preta (Ral 9011).
(3) A200:
Anilha em aço zincado com classe de resistência 5.8.
(3) A200CIN:
Anilha em aço inoxidável (Aisi 303).
Pedidos especiais:

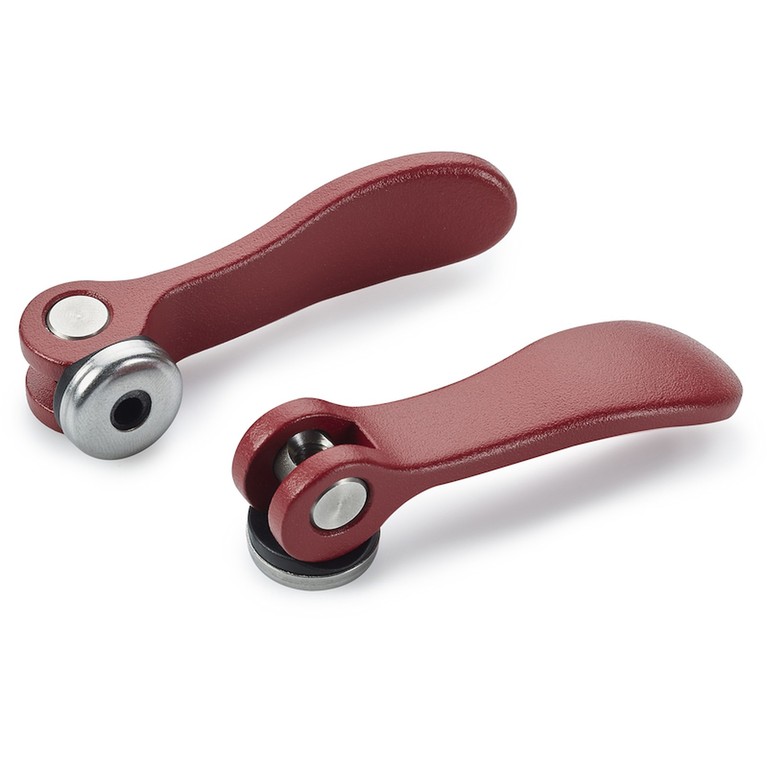

A pedido, as alavancas podem ser fornecidas na cor vermelha, código do pedido com código final 16 (Exemplo: A200096.AM0816).

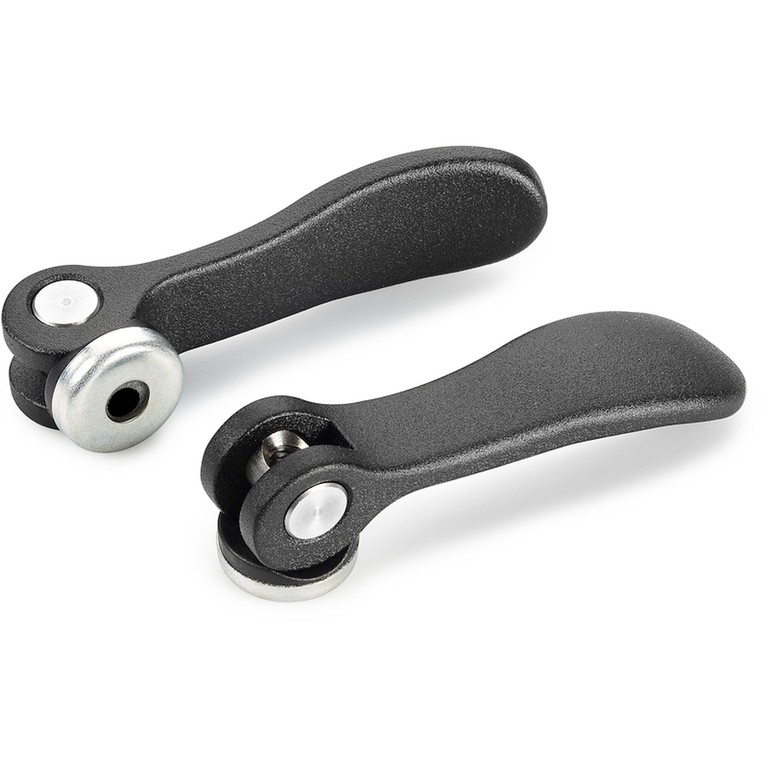

Versão com inserções em aço zincado

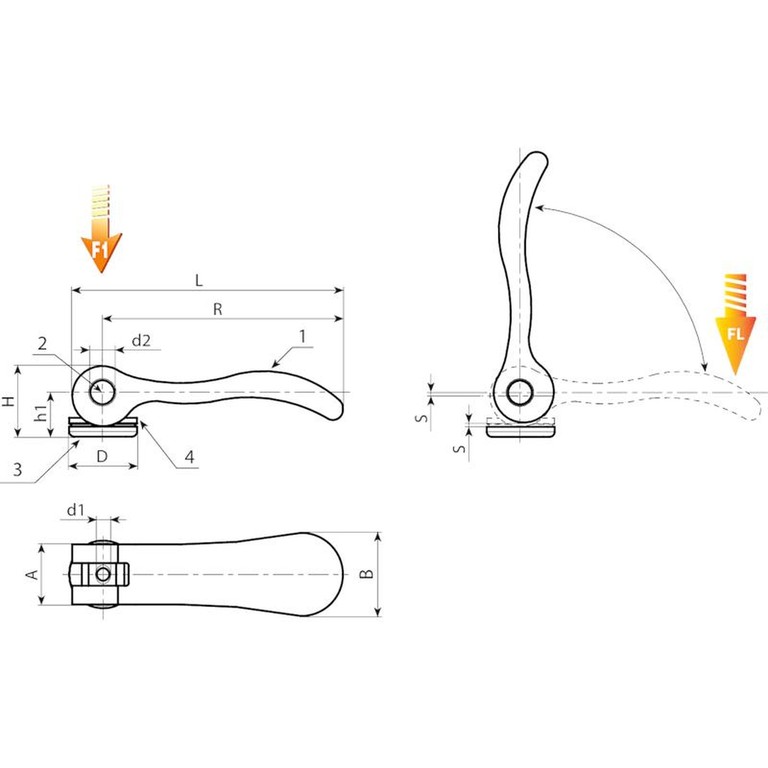

Código | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Peso (g) | F1 (kN) | FL (N) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A200036.0001 | A200036.AM0301 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
A200036.0003 | A200036.AM0401 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
A200052.0001 | A200052.AM0401 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
A200052.0003 | A200052.AM0501 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
A200070.0001 | A200070.AM0501 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
A200070.0003 | A200070.AM0601 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
A200096.0001 | A200096.AM0801 | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |

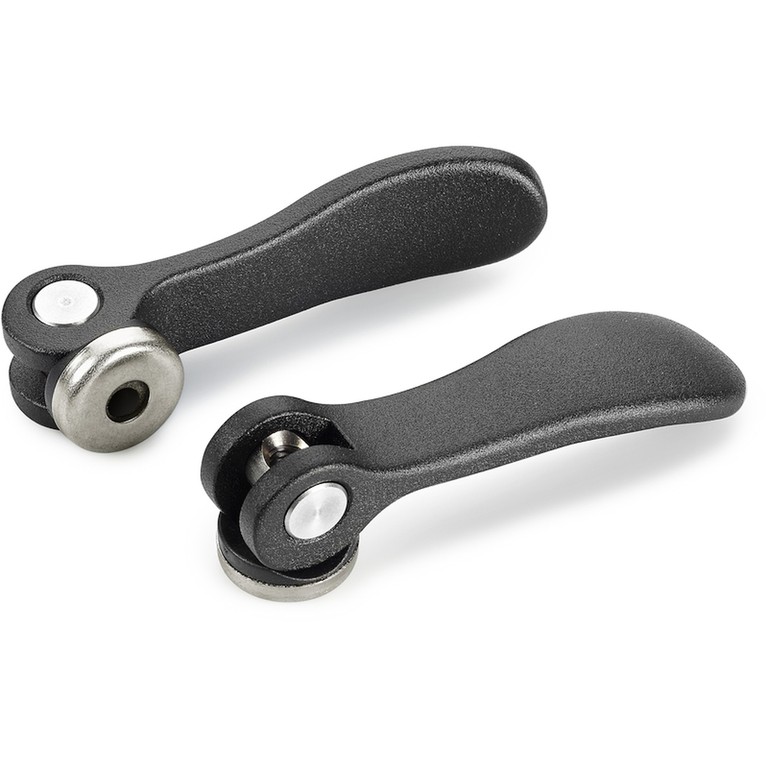

Versão com inserções em aço inoxidável Aisi 303
Código | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Peso (g) | F1 (kN) | FL (N) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A200036.0002 | A200036.AM0301CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
A200036.0004 | A200036.AM0401CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
A200052.0002 | A200052.AM0401CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
A200052.0004 | A200052.AM0501CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
A200070.0002 | A200070.AM0501CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
A200070.0004 | A200070.AM0601CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
A200096.0002 | A200096.AM0801CIN | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |
