PRZEGUB KĄTOWY ZE STALI Z ZABEZPIECZENIEM NA KULI - DIN 71802 - KSZTAŁT CS
Y719
Giunti angolari
Materiały:
Y719:
Stal o klasie wytrzymałości 5.8.
Y719CIN:
Stal inox (AISI 303).
Powierzchnia:
Toczenie o niskiej chropowatości.
Kolor:
Y719:
Cynkowanie na niebiesko standard.
Y719CIN:
Naturalny.

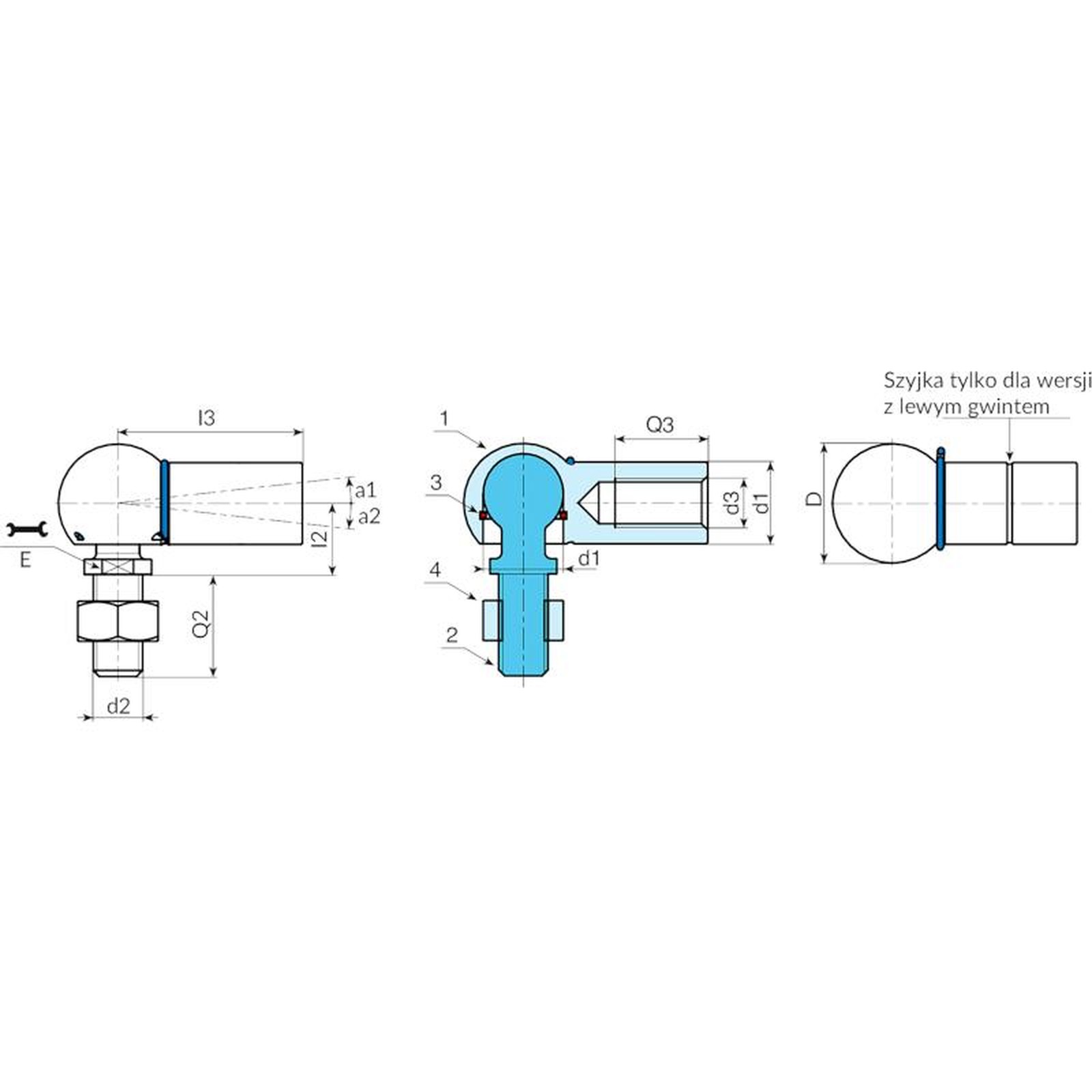

Wkładki:
(2) Wkład kulowy z frezowanym gniazdem na klucz i gwintowanym kołkiem, uzyskanym z litego materiału (tolerancja gwintu 6g).
Y719: ze stali - Y719CIN: ze stali inox (AISI 303).
(3) Elastyczny pierścień uszczelniający ze stali sprężynowej.
(4) Nakrętka z gwintowanym otworem (DIN 934).
Y719: ze stali - Y719CIN: ze stali inox (AISI 304).
(5) Zabezpieczenie przed wypadnięciem wykonane z kształtowanej sprężyny. (Y719: ze stali sprężynowej) (Y719CIN: z naturalnej stali inox).
(1) Przegub kulowy z otworem gwintowanym i z otworem na sprężynę zabezpieczającą.
Y719: ze stali - Y719CIN: ze stali inox (AISI 303).
Wersja standard:
Gwint prawoskrętny (tolerancja gwintu 6H).
Wersja SX:
Gwint lewoskrętny (tolerancja gwintu 6H). Wyróżnia się obecnością rowka obwodowego na przegubie.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.
Wersja 719 - przegub ze standardowym gwintem
| Kod | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71908.0003 | Y71908.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
| Y71910.0003 | Y71910.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
| Y71913.0003 | Y71913.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
| Y71916.0003 | Y71916.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
| Y71919.0003 | Y71919.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |
Wersja 719 - przegub z gwintem LEWOSKRĘTNYM
| Kod | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71908.0004 | Y71908.VZM05SX | M5 | M5 SX | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
| Y71910.0004 | Y71910.VZM06SX | M6 | M6 SX | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
| Y71913.0004 | Y71913.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
| Y71916.0004 | Y71916.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
| Y71919.0004 | Y71919.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |
Wersja 719CIN - przegub ze standardowym gwintem - INOX
| Kod | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71908.0001 | Y71908.INM05CIN | M5 | M5 | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
| Y71910.0001 | Y71910.INM06CIN | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
| Y71913.0001 | Y71913.INM08CIN | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
| Y71916.0001 | Y71916.INM10CIN | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
| Y71919.0001 | Y71919.INM14X1.5CIN | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |
Wersja 719CIN - przegub z gwintem LEWOSKRĘTNYM - INOX
| Kod | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Y71908.0002 | Y71908.INM05SXCIN | M5 | M5 SX | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
| Y71910.0002 | Y71910.INM06SXCIN | M6 | M6 SX | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
| Y71913.0002 | Y71913.INM08SXCIN | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
| Y71916.0002 | Y71916.INM10SXCIN | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
| Y71919.0002 | Y71919.INM14X1.5SXCIN | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |
