PRZEGUB KĄTOWY ZE STALI - DIN 71802 - KSZTAŁT C
23
Y718
Giunti angolari
Materiały:
Stal o klasie wytrzymałości 5.8.
Powierzchnia:
Toczenie o niskiej chropowatości.
Kolor:
Cynkowanie na niebiesko standard.
Wkładki:
(1) Przegub kulisty ze stali z gwintowanym otworem.
(3) Elastyczny pierścień uszczelniający ze stali sprężynowej.
(4) Nakrętka z gwintowanym otworem ze stali (DIN 934).
(2) Kulista wkładka z frezowanym gniazdem na klucz i gwintowanym kołkiem wykonanym z litej stali (tolerancja gwintu 6g).
Wersja standard:
Gwint prawoskrętny (tolerancja gwintu 6H).
Wersja SX:
Gwint lewoskrętny (tolerancja gwintu 6H). Wyróżnia się obecnością rowka obwodowego na przegubie.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.






Wersja 718 - przegub ze standardowym gwintem

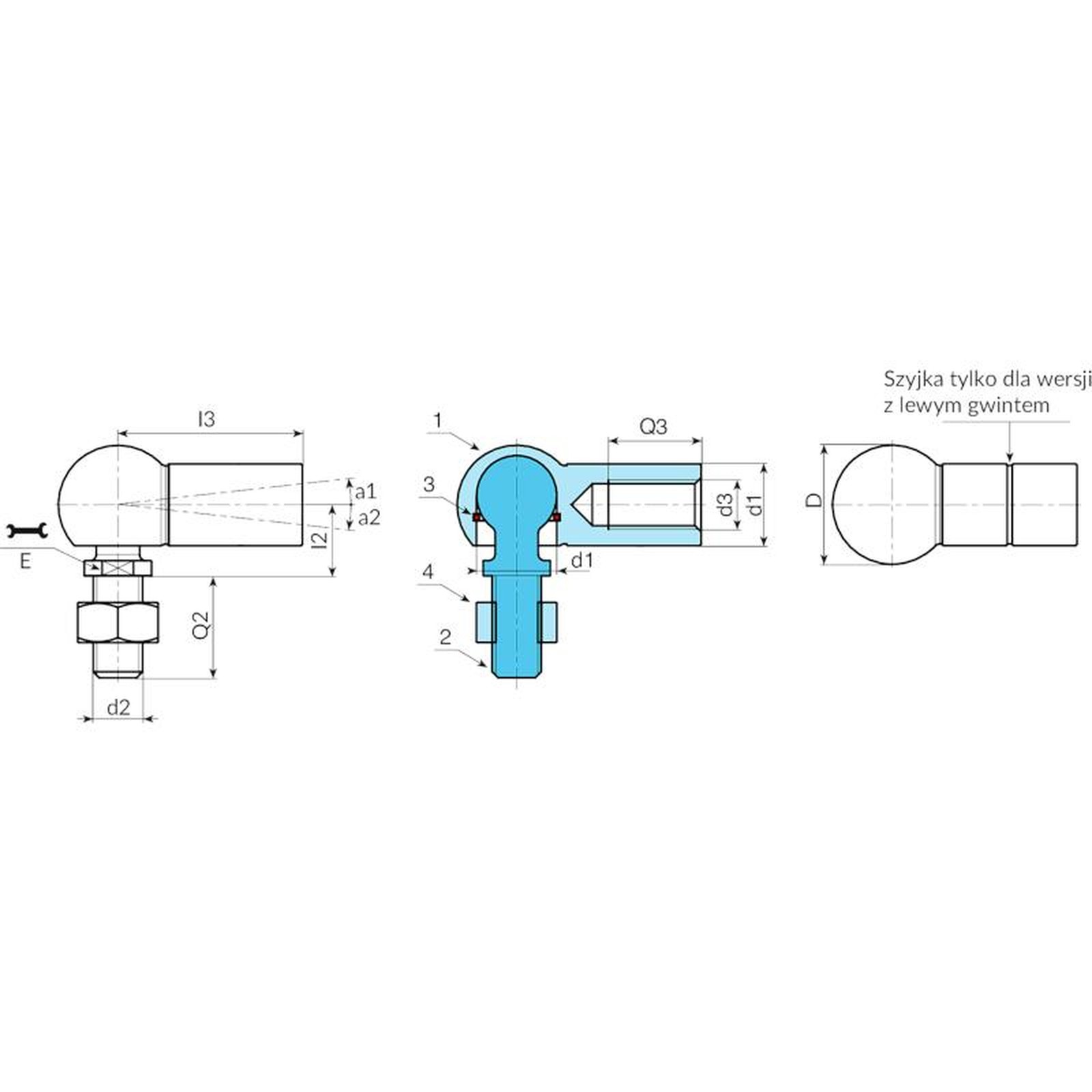

Kod | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Waga (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0001 | Y71808.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0001 | Y71810.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0001 | Y71813.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0001 | Y71816.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0001 | Y71819.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | - | 15 | 221 |
Wersja 718 - przegub z gwintem LEWOSKRĘTNYM
Kod | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Waga (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0002 | Y71808.VZM05SX | M5 | M5 SX | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0002 | Y71810.VZM06SX | M6 | M6 SX | 14.8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0002 | Y71813.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0002 | Y71816.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0002 | Y71819.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 18 | 221 |
