STALOWY DŹWIGNIOWY TRZPIEŃ USTALAJĄCY, GWINTOWANY Z BLOKADĄ

22

W815


Spintori filettati passo fine - con pomello

    Materiały:

    (3) Dźwignia z odlewanego ciśnieniowo znalu.

    W815:

    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.

    (2) Korpus toczony ze stali o wysokiej wytrzymałości, gwintowany, z gniazdem blokującym.

    (5) Sprężyna ze stali ocynkowanej.

    W815CIN:

    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).

    (2) Korpus toczony ze stali inox (AISI 303) o wysokiej wytrzymałości, gwintowany, z gniazdem blokującym.

    (5) Sprężyna ze stali inox (AISI 301).

    Powierzchnia:

    (3) Satynowana.

    (1-2) Gładka.

    Kolor:

    (3) Lakier z żywic epoksydowych, czarny (RAL 9011).

    W815: (1-2) Oksydowany.

    W815CIN: (1-2) Naturalny.

    UWAGA:

    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    Wykonanie na specjalne zamówienie:

    Na życzenie, w zależności od ilości, gwint może być wykonany w standardowej grubej podziałce.

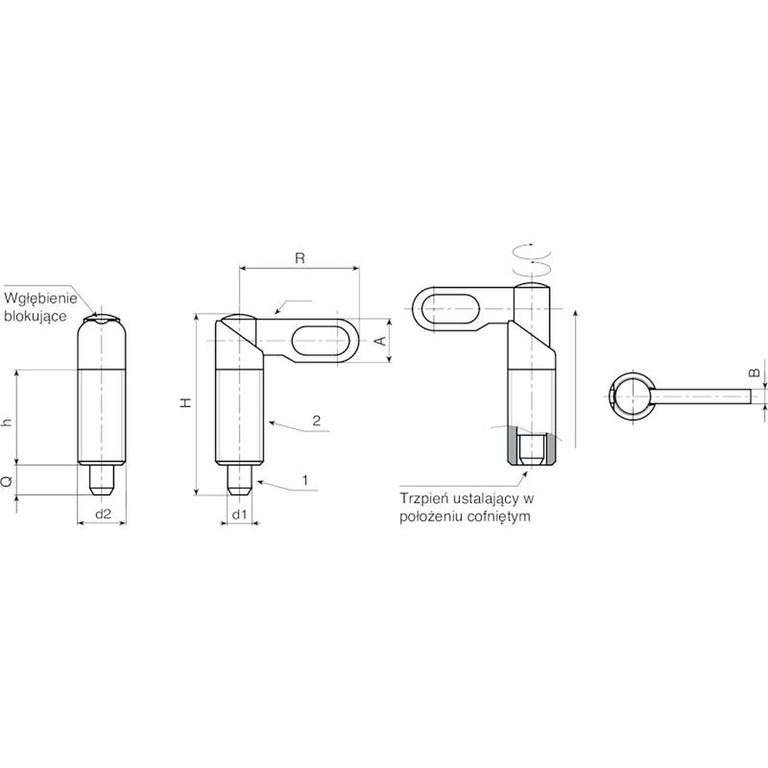

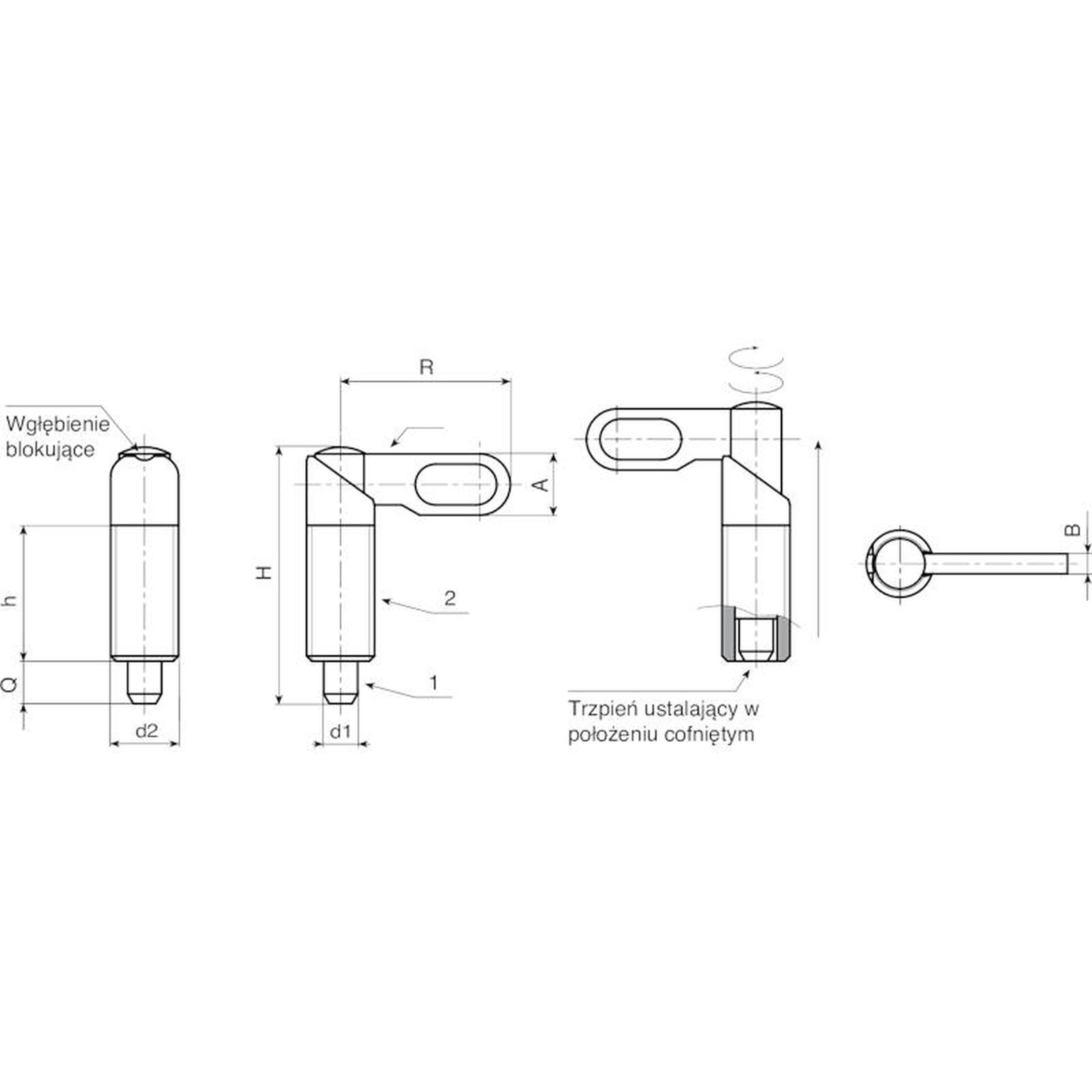

    Arkusz danych

    Wersja W815 - ze stali oksydowanej

    Kod Art. R H h A B d2 d1 -0,02 -0,04 Q Waga (g)
    W81510.0004 W81510.V04 25 38 20 9 3 M10x1 4 6 18
    W81510.0005 W81510.V05 25 38 20 9 3 M10x1 5 6 19
    W81510.0006 W81510.V06 25 38 20 9 3 M10x1 6 6 21
    W81512.0004 W81512.V05 30 47 25 11 3.5 M12X1,5 5 8 30
    W81512.0005 W81512.V06 30 47 25 11 3.5 M12X1,5 6 8 30
    W81512.0006 W81512.V08 30 47 25 11 3.5 M12X1,5 8 8 33
    W81516.0004 W81516.V06 40 60,5 32 14,5 5 M16x1,5 6 10 73
    W81516.0005 W81516.V08 40 60,5 32 14,5 5 M16x1,5 8 10 75
    W81516.0006 W81516.V10 40 60,5 32 14,5 5 M16x1,5 10 10 77
    W81520.0004 W81520.V08 50 70 35 18 6 M20x1,5 8 12 137
    W81520.0005 W81520.V10 50 70 35 18 6 M20x1,5 10 12 173
    W81520.0006 W81520.V12 50 70 35 18 6 M20x1,5 12 12 143

    Wersja W815 CIN - ze stali inox (AISI 303)

    Kod Art. R H h A B d2 d1 -0,02 -0,04 Q Waga (g)
    W81510.0001 W81510.I04CIN 25 38 20 9 3 M10x1 4 6 18
    W81510.0002 W81510.I05CIN 25 38 20 9 3 M10x1 5 6 19
    W81510.0003 W81510.I06CIN 25 38 20 9 3 M10x1 6 6 21
    W81512.0001 W81512.I05CIN 30 47 25 11 3.5 M12X1,5 5 8 30
    W81512.0002 W81512.I06CIN 30 47 25 11 3.5 M12X1,5 6 8 30
    W81512.0003 W81512.I08CIN 30 47 25 11 3.5 M12X1,5 8 8 33
    W81516.0001 W81516.I06CIN 40 60,5 32 14,5 5 M16x1,5 6 10 73
    W81516.0002 W81516.I08CIN 40 60,5 32 14,5 5 M16x1,5 8 10 75
    W81516.0003 W81516.I10CIN 40 60,5 32 14,5 5 M16x1,5 10 10 77
    W81520.0001 W81520.I08CIN 50 70 35 18 6 M20x1,5 8 12 137
    W81520.0002 W81520.I10CIN 50 70 35 18 6 M20x1,5 10 12 142
    W81520.0003 W81520.I12CIN 50 70 35 18 6 M20x1,5 12 12 143
