W811
POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ PIERŚCIENIA – Z PRZECIWNAKRĘTKĄ
Trzpienie ustalające gwintowane o drobnym skoku – z gałką

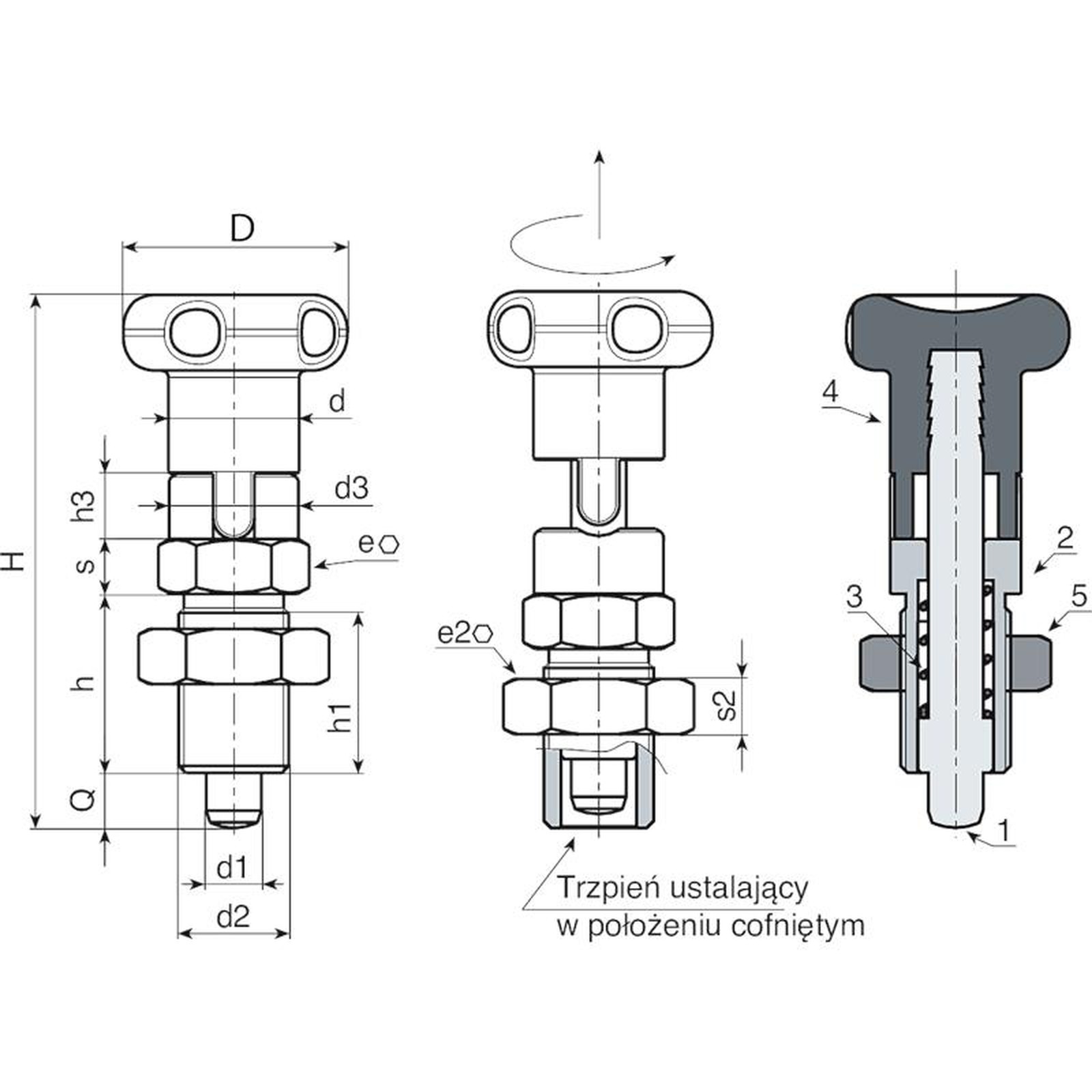

Materiały:
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W811:
(2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
(1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
(5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
W811 CIN:
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
Powierzchnia:
(4) Satynowana.
(1-2-5) Gładka.
Kolor:
(4) Czarny (RAL 9011).
W811:
(1-2-5) Oksydowany.
W811 CIN:
(1-2-5) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw.
Na życzenie nakrętka może być dostarczona zdemontowana.
Wersja W811 - ze stali oksydowanej
| Kod | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0006 | W811.Q0501 | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0007 | W811.Q0601 | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0008 | W811.Q0801 | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0009 | W811.Q1001 | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
Wersja W811 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W811.0001 | W811.I0501CIN | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 29 |
| W811.0002 | W811.I0601CIN | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 47 |
| W811.0003 | W811.I0801CIN | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 105 |
| W811.0004 | W811.I1001CIN | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 172 |
