W806
POKRĘTŁO Z GŁADKIM TRZPIENIEM USTALAJĄCYM, SPAWALNYM Z OKSYDOWANEJ STALI

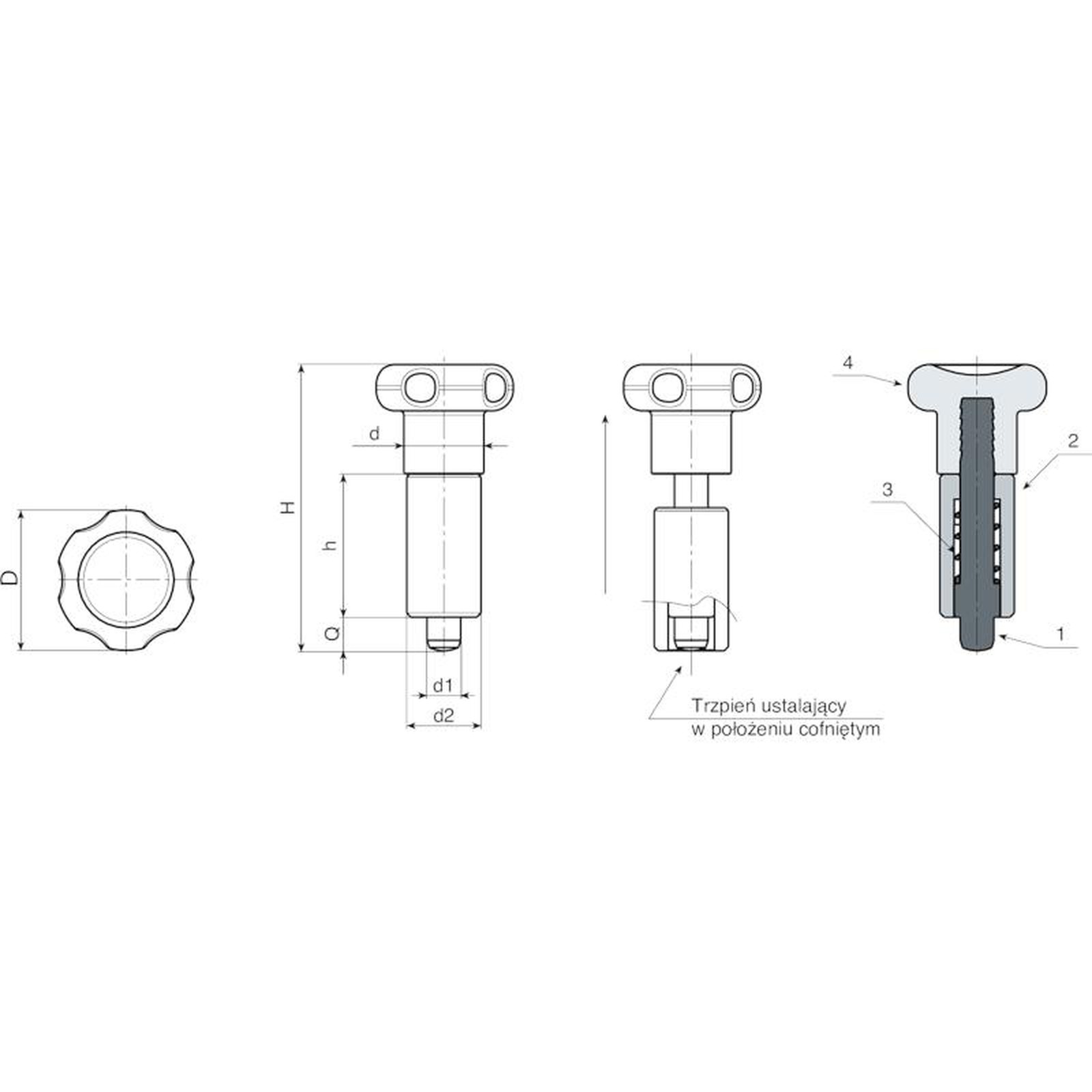

Trzpienie ustalające o gładkim korpusie z alternatywnymi mocowaniami
Materiały:
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu.
Odporna na oleje i tłuszcze.
Powierzchnia:
(4) Satynowana.
(1-2) Gładka.
Kolor:
(4) Czarny (RAL 9011).
(1-2) Czarny oksydowany.
Wkładki:
(3) Sprężyna ze stali ocynkowanej.
(2) Korpus gładki przewiercony ze stali spawalnej.
(1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw.
UWAGA:
Aby uniknąć problemów podczas spawania stalowego korpusu do maszyny, pokrętło ze sztucznego tworzywa jest dostarczane w stanie zdemontowanym. Pokrętło można przykręcić po ostygnięciu elementu.
| Kod | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
