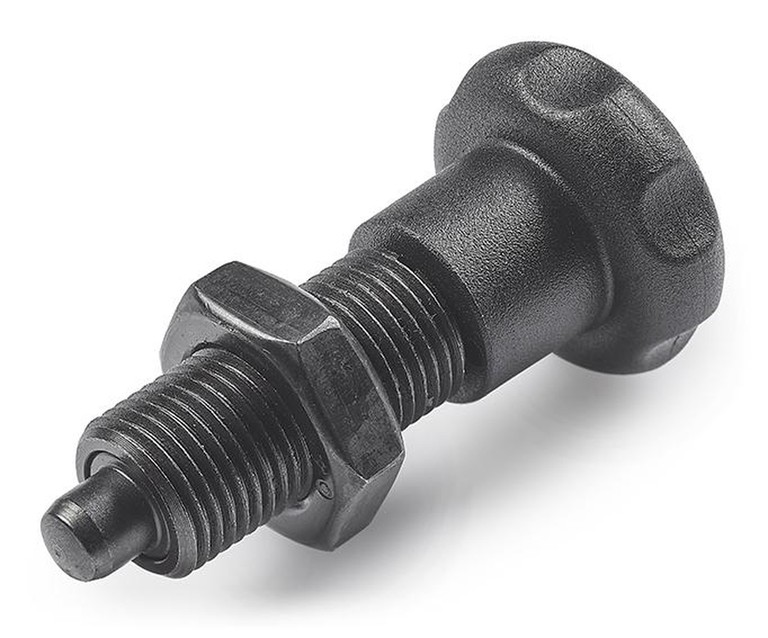

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM BEZ PIERŚCIENIA – Z PRZECIWNAKRĘTKĄ

22

W805


Spintori filettati passo fine - con pomello

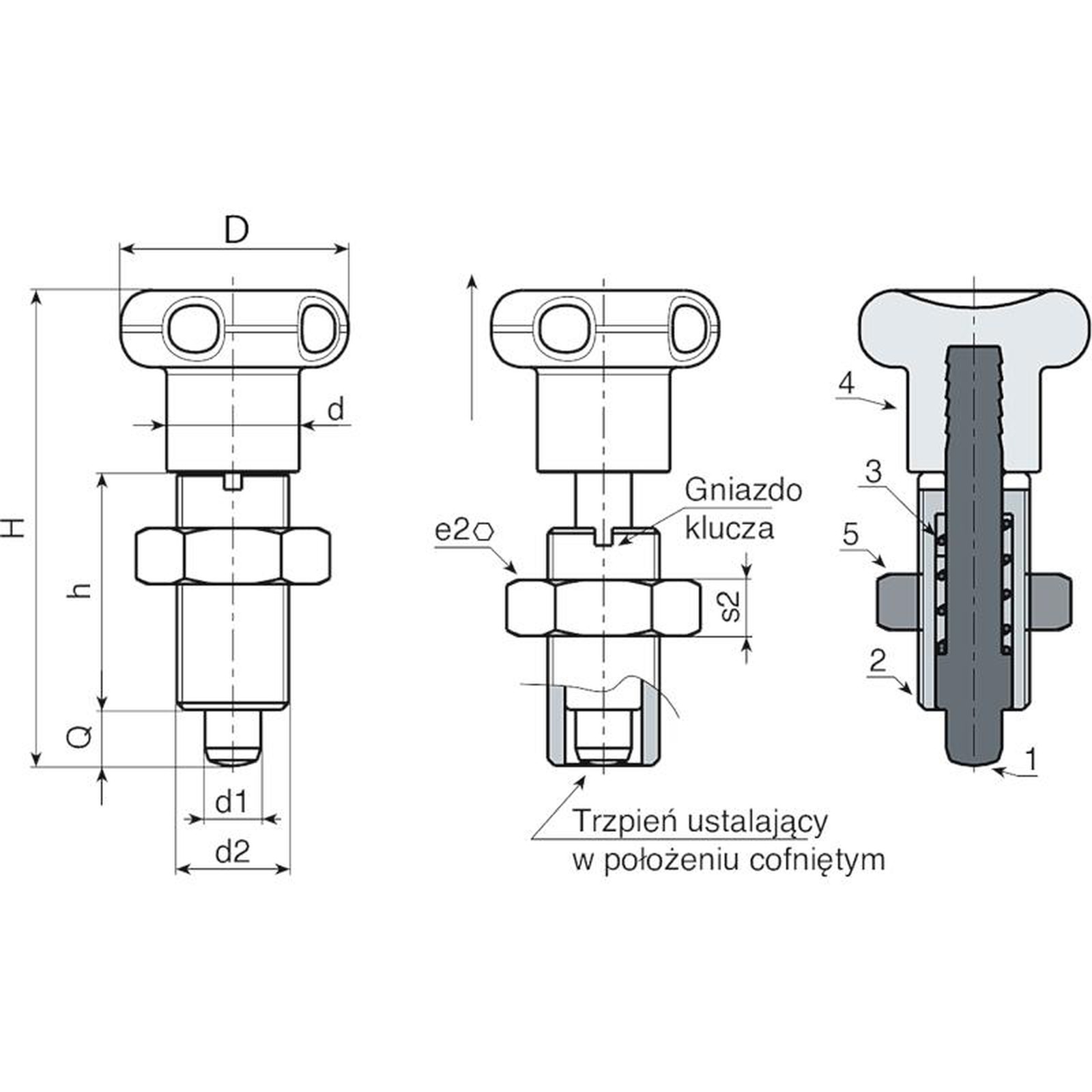

    Materiały:

    (3) Sprężyna ze stali inox (AISI 301).

    (4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.

    W805:

    (2) Korpus gwintowany ze stali o wysokiej wytrzymałości, z gniazdem na klucz.

    (1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.

    (5) Przeciwnakrętka gwintowana ze stali (UNI 5589).

    W805CIN:

    (2) Korpus gwintowany ze stali inox (AISI 303) z gniazdem na klucz.

    (1) Trzon trzpienia ustalającego ze stali inox (AISI 303).

    (5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).

    Powierzchnia:

    (4) Satynowana.

    (1-2-5) Gładka.

    Kolor:

    (4) Czarny (RAL 9011).

    W805:

    (1-2) Oksydowany.

    W805CIN:

    (1-2) Naturalny.

    Klucz mocujący:

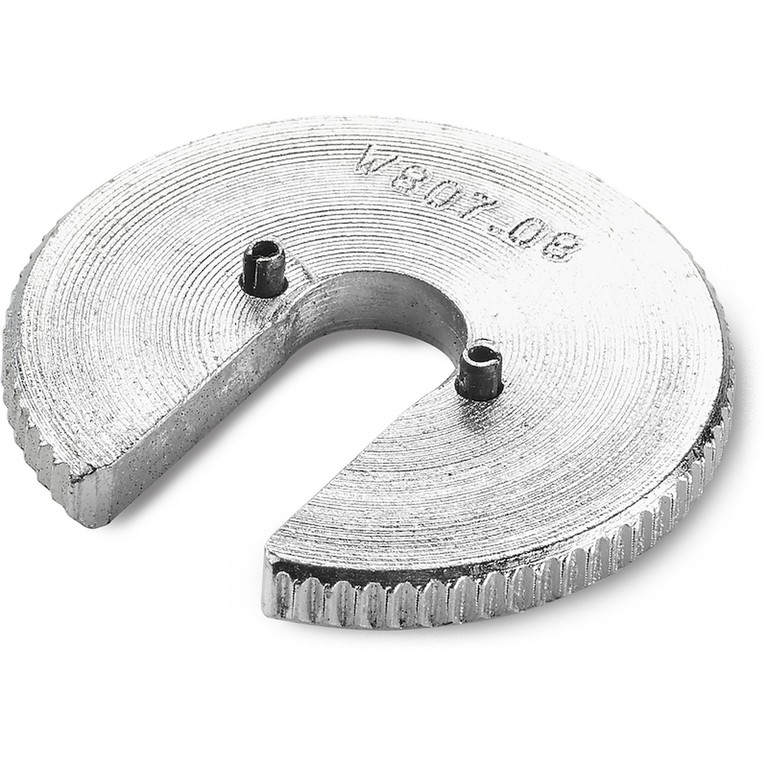

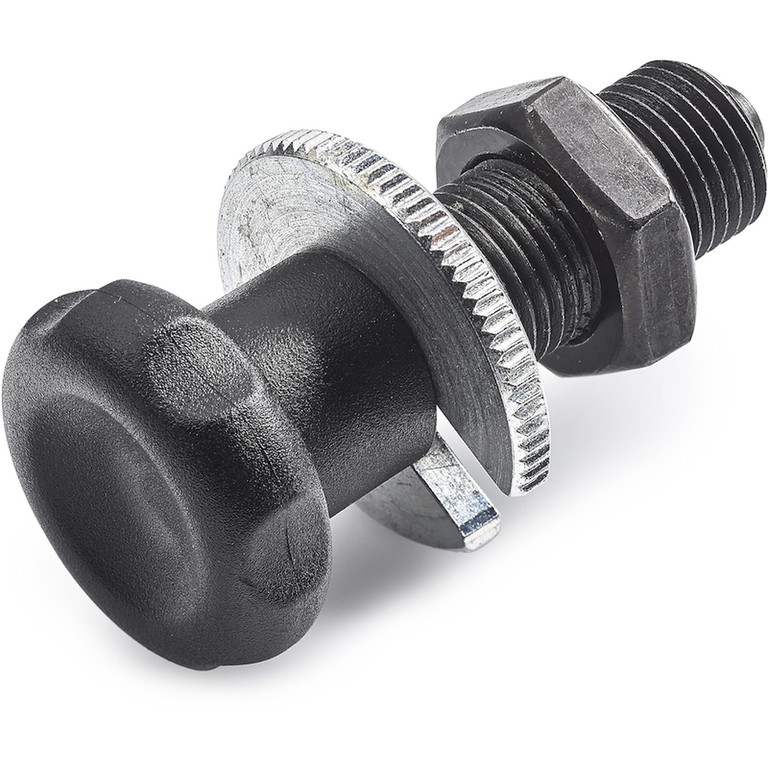

    Na życzenie dostępny jest klucz zaciskowy o kodzie W807.

    UWAGA:

    > Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.

    > Przeciwnakrętka dostarczana zmontowana.

    Wykonanie na specjalne zamówienie:

    Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw.

    Na życzenie istnieje możliwość dostarczenia kluczy zaciskowych.

    Na życzenie nakrętka może być dostarczona zdemontowana.

    Arkusz danych

    Wersja W805 - ze stali oksydowanej

    Kod Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Waga (g) Klucz
    W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10

    Wersja W805 CIN - ze stali inox (AISI 303)

    Kod Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Waga (g) Klucz
    W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
