W802
GWINTOWANY TRZPIEŃ USTALAJĄCY ZE STALI
Trzpienie ustalające gwintowane o drobnym skoku – bez gałki

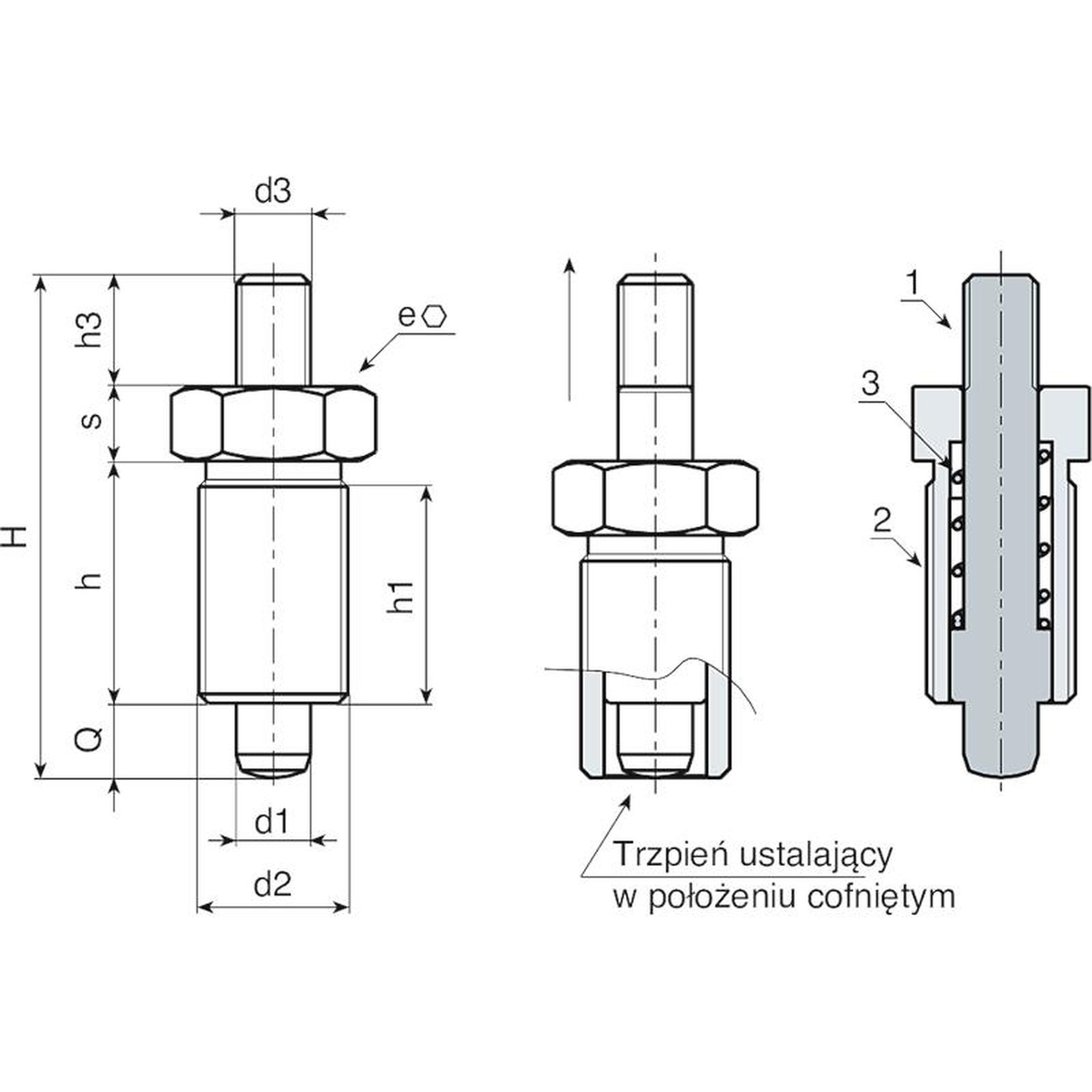

Materiały:
(3) Sprężyna ze stali inox (AISI 301).
W802:
(2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
(1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
W802CIN:
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
Powierzchnia:
Gładka.
Kolor:
W802:Oksydowany.
W802CIN:Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.
Uwaga:
Ta wersja trzpienia ustalającego może być zestawiona z dowolnym pokrętłem z gwintowaną tuleją, którą należy zamawiać osobno (patrz dodatkowe zdjęcia).
Wersja W802 - ze stali oksydowanej
| Kod | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W802.0005 | W802.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802010.0002 | W802010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802.0006 | W802.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802012.0002 | W802012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802.0007 | W802.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
| W802.0008 | W802.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
| W802020.0002 | W802020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |
Wersja W802 CIN - ze stali inox (AISI 303)
| Kod | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W802.0001 | W802.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802010.0001 | W802010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802.0002 | W802.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802012.0001 | W802012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802.0003 | W802.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
| W802.0004 | W802.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
| W802020.0001 | W802020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |
