W798

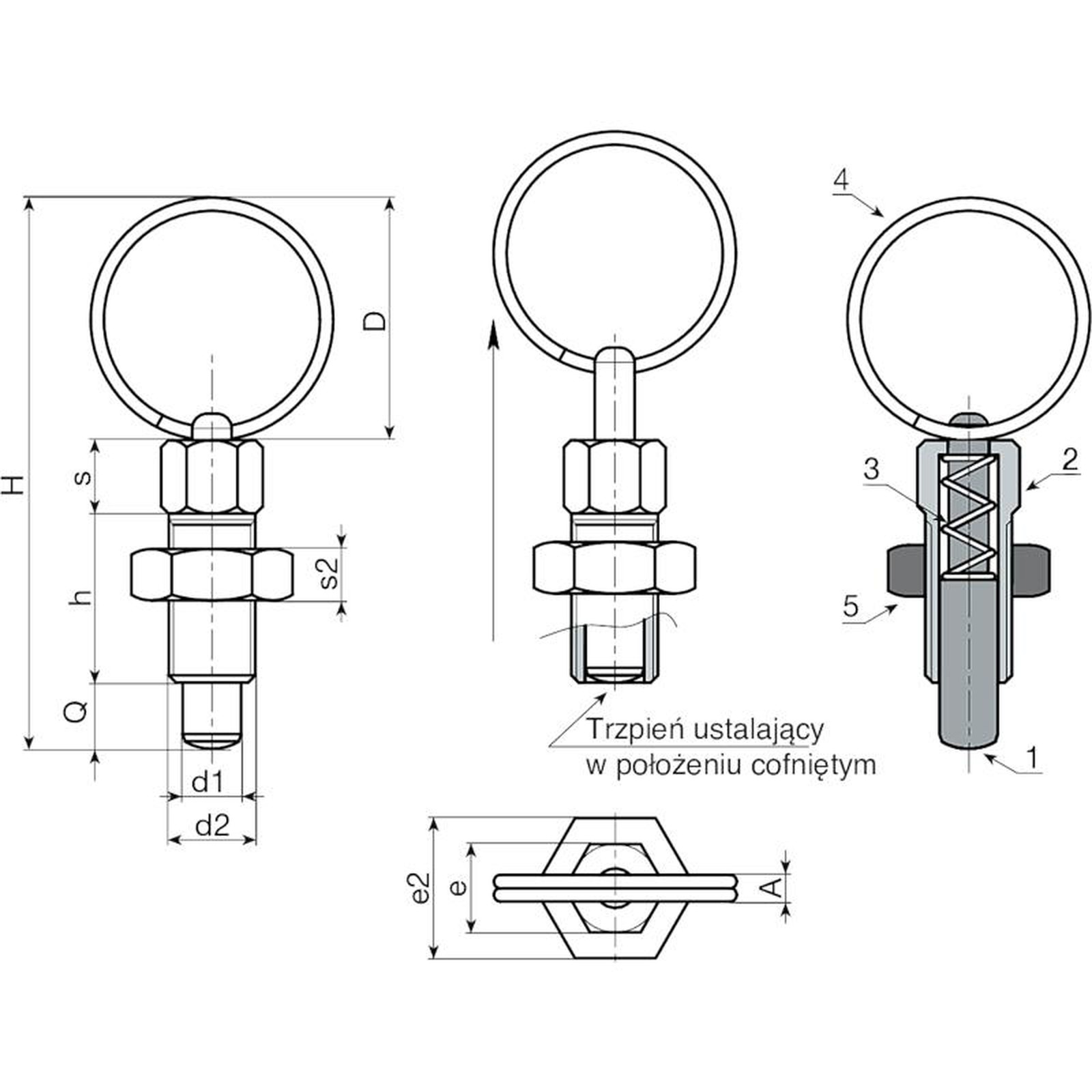

TRZPIEŃ USTALAJĄCY GWINTOWANY ZE STALI Z PIERŚCIENIEM – Z NAKRĘTKĄ
Trzpienie ustalające gwintowane o dużym skoku – bez gałki
Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 302).
(4) Pierścień sprężysty ze stali sprężynowej inox.
W798:
(2) Korpus gwintowanego trzpienia ustalającego ze stali automatowej.
(5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
W798 CIN:
(2) Korpus gwintowanego trzpienia ustalającego ze stali inox (AISI 303).
(5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
Powierzchnia:
W798:
(2-5) Ocynk.
(1-4) Naturalny.
W798 CIN:
(1-2-4-5) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie nakrętka może być dostarczona zdemontowana.
Wersja W798 - ze stali ocynkowanej
| Kod | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0001 | W798.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0003 | W798.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0005 | W798.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0007 | W798.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
Wersja W798 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0002 | W798.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0004 | W798.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0006 | W798.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0008 | W798.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
