W795
POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI

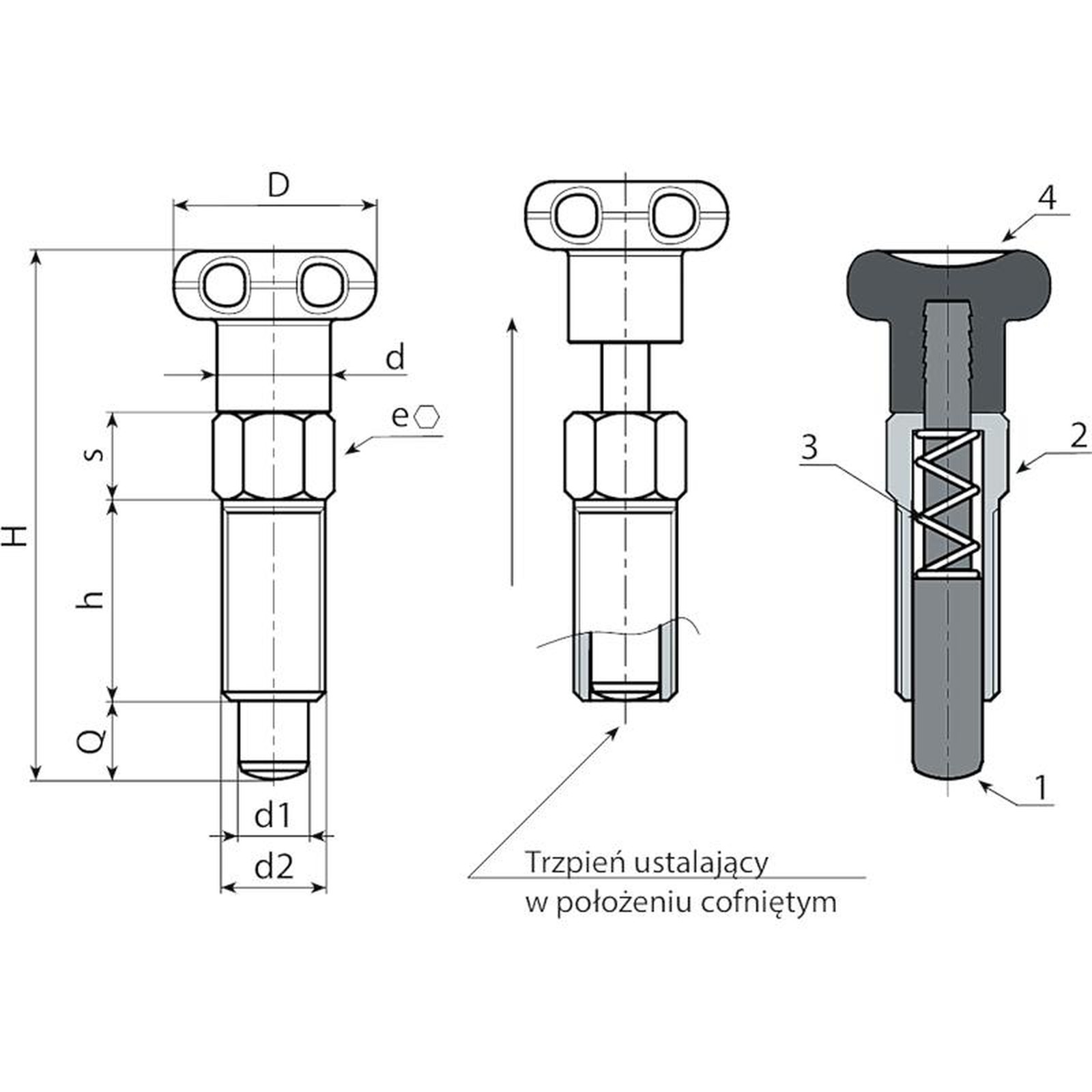

Trzpienie ustalające gwintowane o dużym skoku – z gałką
Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 302).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W795:
(2) Korpus gwintowanego trzpienia ustalającego ze stali automatowej.
W795 CIN:
(2) Korpus gwintowanego trzpienia ustalającego ze stali inox (AISI 303).
Powierzchnia:
(4) Satynowana.
(1-2-3) Gładka
Kolor:
(4) Czarny (RAL 9011).
W795:
(2) Ocynk.
W795 CIN:
(1-2) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.
Wersja W795 - ze stali ocynkowanej
| Kod | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0001 | W795.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0003 | W795.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0005 | W795.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0007 | W795.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
Wersja W795 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0002 | W795.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0004 | W795.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0006 | W795.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0008 | W795.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
