POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ
Trzpienie ustalające gwintowane o dużym skoku – z gałką

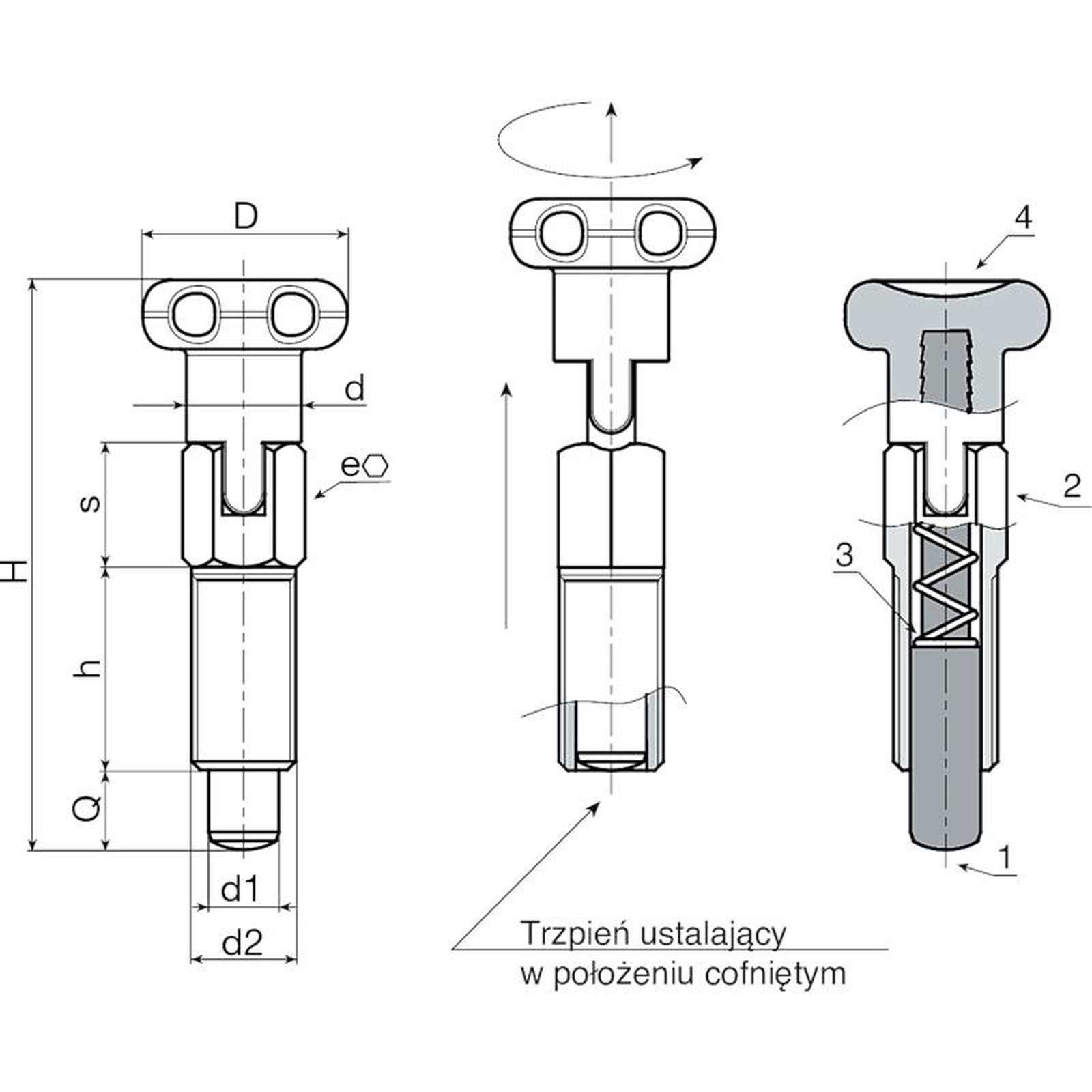

Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 302).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W793:
(2) Korpus gwintowanego trzpienia ustalającego z blokadą, ze stali automatowej.
W793 CIN:
(2) Korpus gwintowanego trzpienia ustalającego z blokadą ze stali inox (AISI 303).
Powierzchnia:
(4) Satynowana.
(1-2-3) Gładka
Kolor:
(4) Czarny (RAL 9011).
W793:
(2) Ocynk.
W793 CIN:
(1-2) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.
Wersja W793 - ze stali ocynkowanej
| Kod | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
Wersja W793 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
