W790

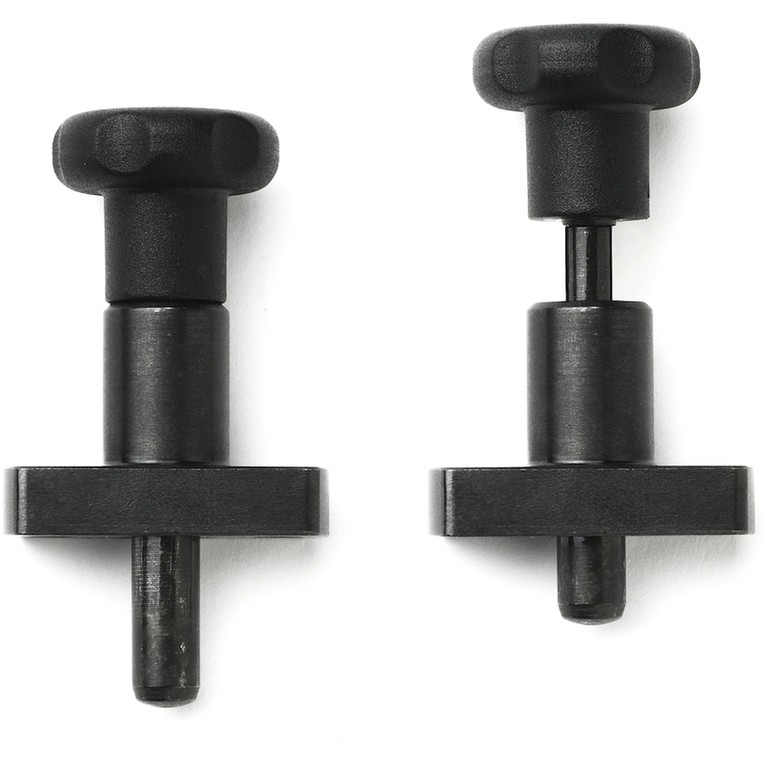

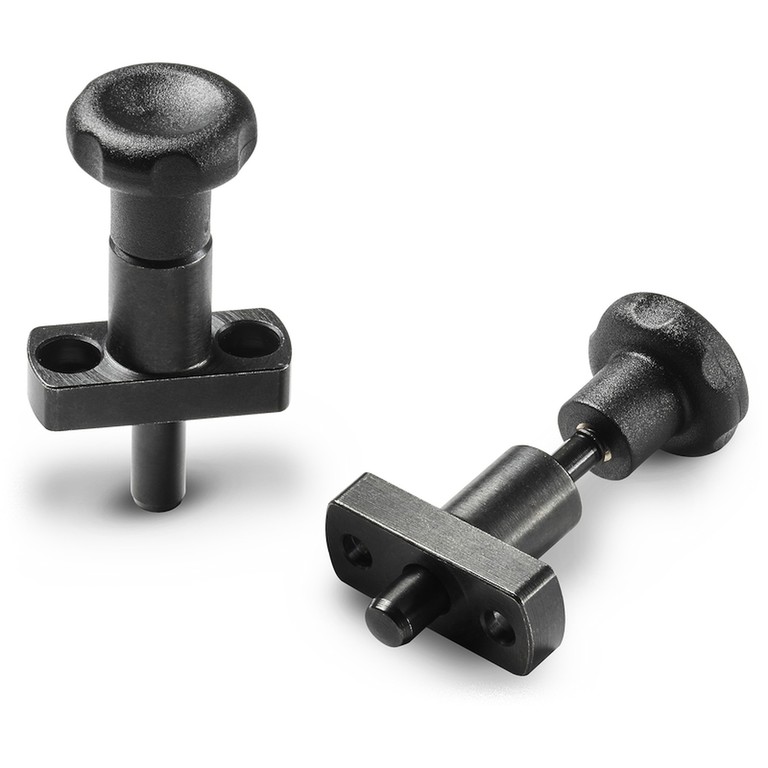

POKRĘTŁO Z TRZPIENIEM USTALAJĄCYM Z KOŁNIERZEM ZE STALI OKSYDOWANEJ
Trzpienie ustalające o gładkim korpusie z alternatywnymi mocowaniami
Materiały:
(3) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow.
Odporna na oleje i tłuszcze.
Powierzchnia:
(3) Satynowana.
(1-2) Gładka.
Kolor:
(3) Czarny (RAL 9011).
(1-2) Czarny oksydowany.
Wkładki:
(4) Sprężyna ze stali inox.
(1) Gładki korpus ze zintegrowanym toczonym i przewierconym stalowym kołnierzem.
(2) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw.

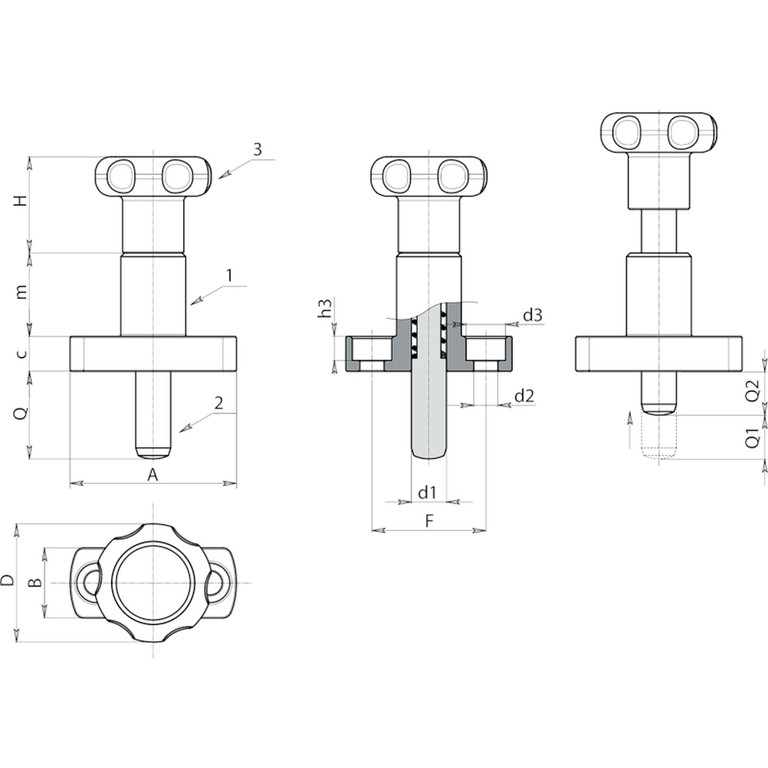

| Kod | Art. | D | H | m | c | A | B | F | h3 | d2 | d3 | d1 -0,02 -0,04 | Q | Q1 | Q2 | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W790027.0001 | W790027.Q08X2001 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 8 | 20 | 10 | 10 | 74 |
| W790027.0002 | W790027.Q08X2601 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 8 | 26 | 10 | 16 | 75 |
| W790027.0004 | W790027.Q10X2401 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 10 | 24 | 12 | 12 | 75 |
| W790027.0006 | W790027.Q10X3201 | 27 | 22 | 19 | 8 | 38 | 16 | 26 | 5.5 | 5.5 | 9 | 10 | 32 | 12 | 20 | 76 |
