W737CIN
POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX Z BLOKADĄ – Z I NAKRĘTKI
Trzpienie ustalające gwintowane o dużym skoku – stal inox integralna

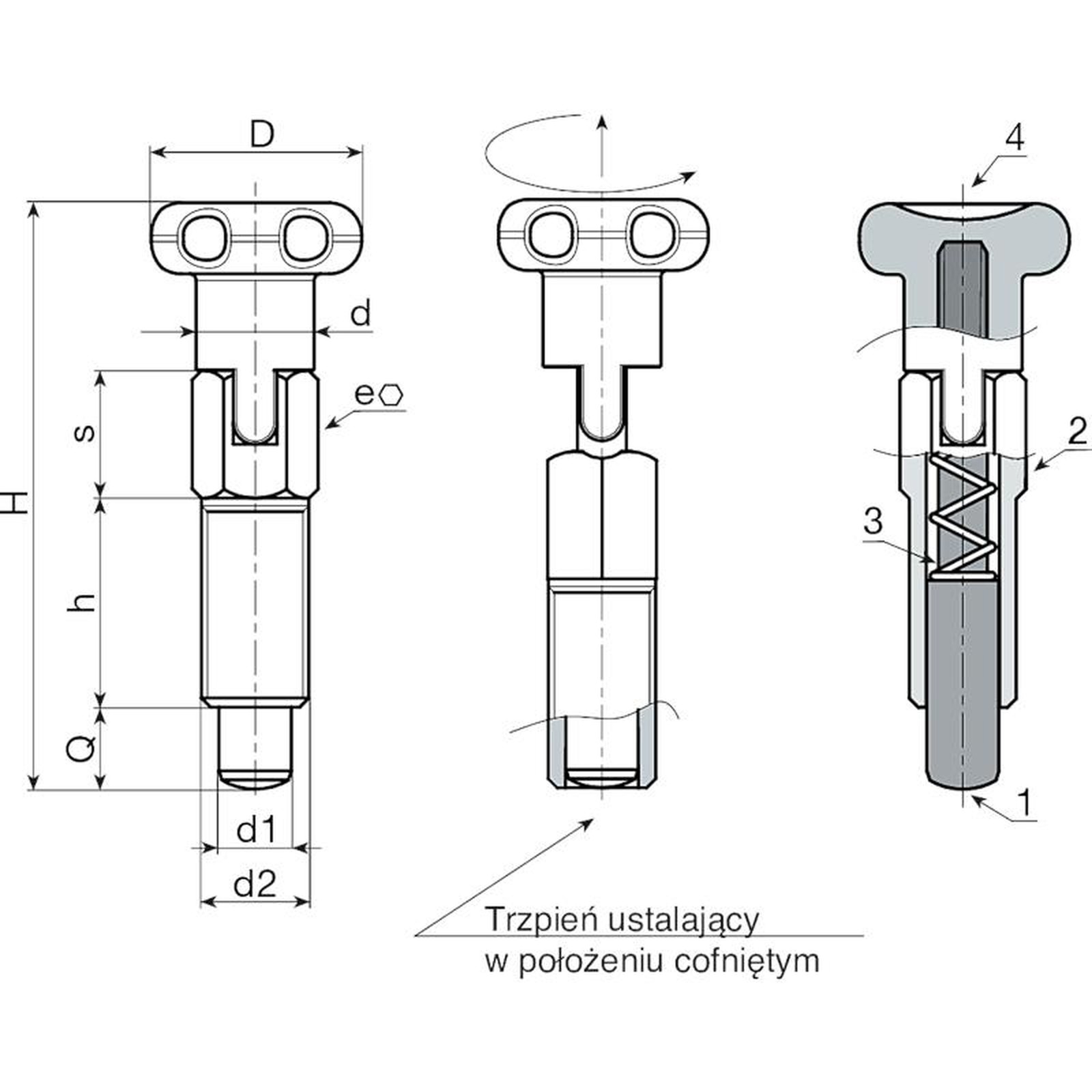

Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Korpus gwintowanego trzpienia ustalającego z blokadą ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).
Powierzchnia:
Satynowana.
Kolor:
Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Na życzenie trzpień ustalający może być dostarczony w całości zdemontowany.
Wersja W737 - bez nakrętki
| Kod | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W737.0001 | W737.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 5 | 5 | 26 |
| W737.0002 | W737.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 53 |
| W737.0003 | W737.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 8 | 8 | 74 |
