POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX Z BLOKADĄ – Z I NAKRĘTKI
22
W723CIN
Spintori filettati passo fine - Inox integrale
Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).
(5) Śruba zaciskowa ze stali inox (AISI 304).
Powierzchnia:
Satynowana.
Kolor:
Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, trzpień ustalający może być dostarczony całkowicie zdemontowany.
Na życzenie nakrętka może być dostarczona zdemontowana.
Wersja W723 CIN - z nakrętką

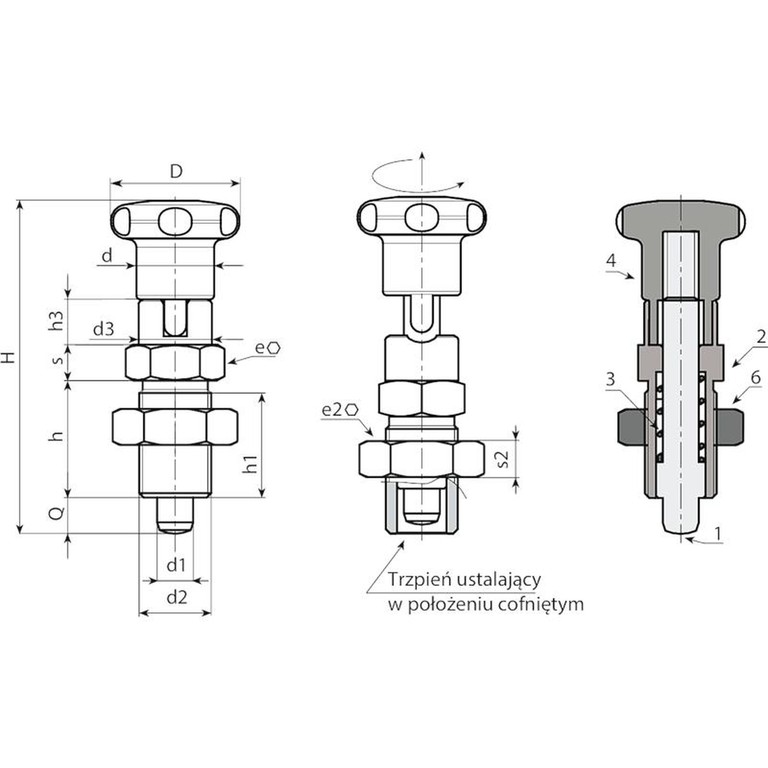

| Kod | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
