W721CIN
POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX – Z I NAKRĘTKI
Trzpienie ustalające gwintowane o drobnym skoku – stal inox integralna
Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).
(5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
Powierzchnia:
Satynowana.
Kolor:
Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, trzpień ustalający może być dostarczony całkowicie zdemontowany.
Na życzenie nakrętka może być dostarczona zdemontowana.

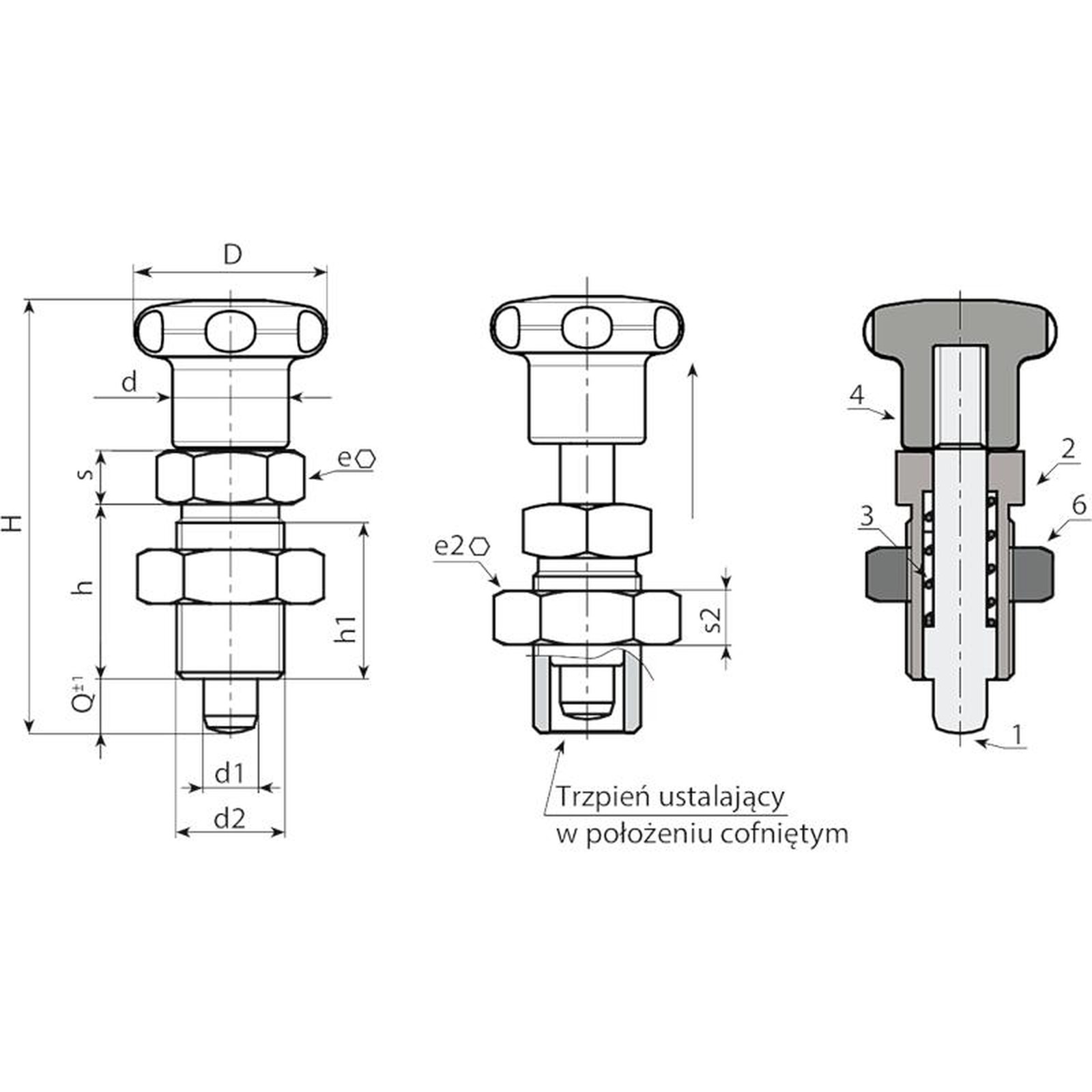

Wersja W721CIN - z nakrętką
| Kod | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W721.0001 | W721.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W721.0002 | W721.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W721.0003 | W721.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W721.0004 | W721.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 220 |
