W720CIN
POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX
Trzpienie ustalające gwintowane o drobnym skoku – stal inox integralna

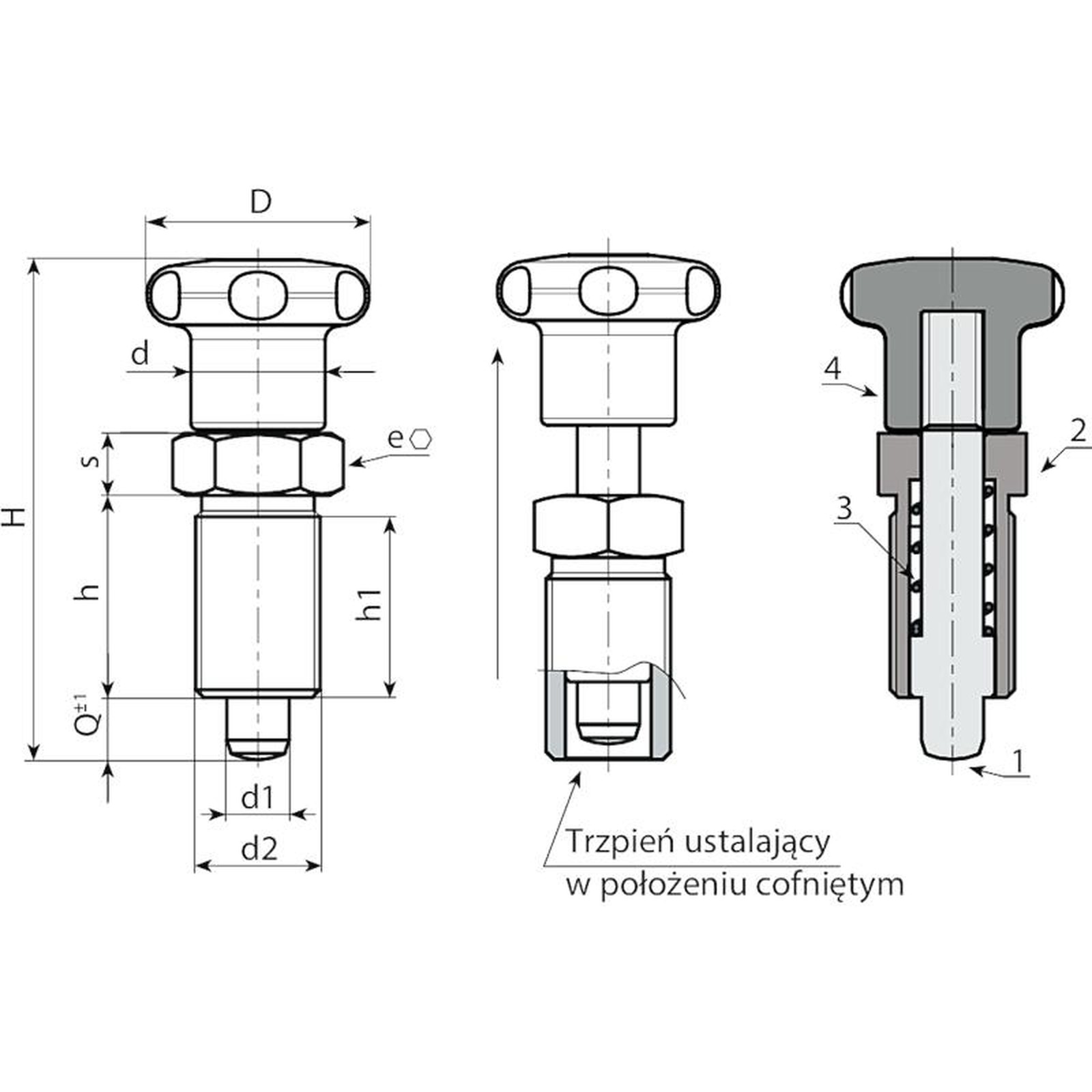

Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).
Powierzchnia:
Satynowana.
Kolor:
Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, trzpień ustalający może być dostarczony całkowicie zdemontowany.
Wersja W720CIN - bez nakrętki
| Kod | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W720.0001 | W720.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | - |
| W720.0002 | W720.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | - |
| W720.0003 | W720.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | - |
| W720.0004 | W720.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 10 | 10 | 190 |
