W271
UCHWYTY TYPU T Z TRZPIENIEM USTALAJĄCYM ZE STALI I PRZECIWNAKRĘTKĄ
Trzpienie ustalające gwintowane o drobnym skoku – z gałką

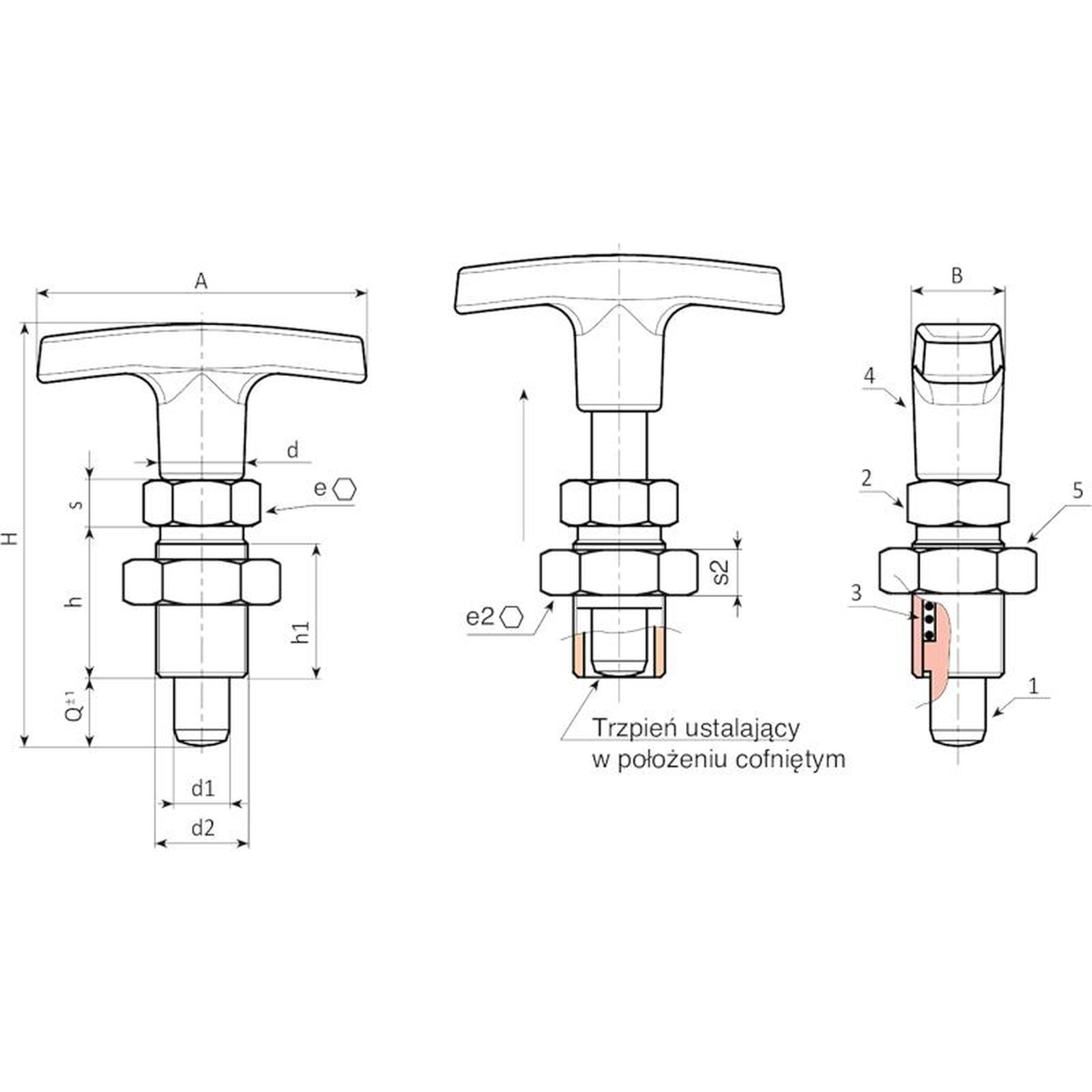

Materiały:
(3) Sprężyna ze stali inox (AISI 301).
(4) Uchwyt typu T ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W271:
(2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
(1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
(5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
W271CIN:
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
Powierzchnia:
(4) Satynowana.
(1-2-3-5) Gładka.
Kolor:
(4) Czarny (RAL 9011).
W271:(1-2-5) Oksydowany.
W271CIN:(1-2-5) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, uchwyt typu T może być wykonany w kolorze z tabeli barw.
Na życzenie nakrętka może być dostarczona zdemontowana.
Wersja W271 - ze stali oksydowanej
| Kod | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0005 | W271.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0006 | W271.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0007 | W271.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0008 | W271.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
Wersja W271 CIN - ze stali inox (AISI 303)
| Kod | Art. | A | B | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W271.0001 | W271.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 17 | 5 | 5 | 5 | 34 |
| W271.0002 | W271.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 6 | 6 | 6 | 45 |
| W271.0003 | W271.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 24 | 8 | 8 | 8 | 90 |
| W271.0004 | W271.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 30 | 9 | 10 | 10 | 161 |
