STOPKA PODPOROWA Z MOCOWANIEM DO PODŁOŻA Z PRZEGUBOWYM TRZPIENIEM TYPU B ZE STALI ORAZ Z KULĄ 24 I PODSTAWĄ ANTYPOŚLIZGOWĄ
P918
Piedi plastica con fissaggio - stelo snodato+antiscivolo
Materiały:
Poliamid wzmocniony. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Wkładki:
P918:

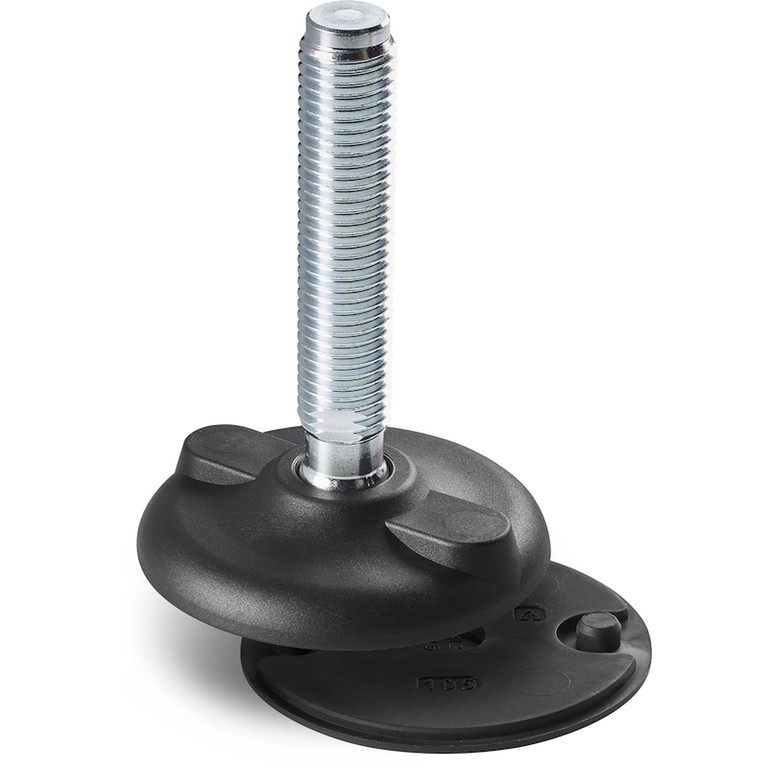

Trzpień gwintowany przegubowy (kulka 24) z frezowanym gniazdem pod klucz (typ B) ze stali ocynkowanej (tolerancja gwintu 6g).
P918CIN:

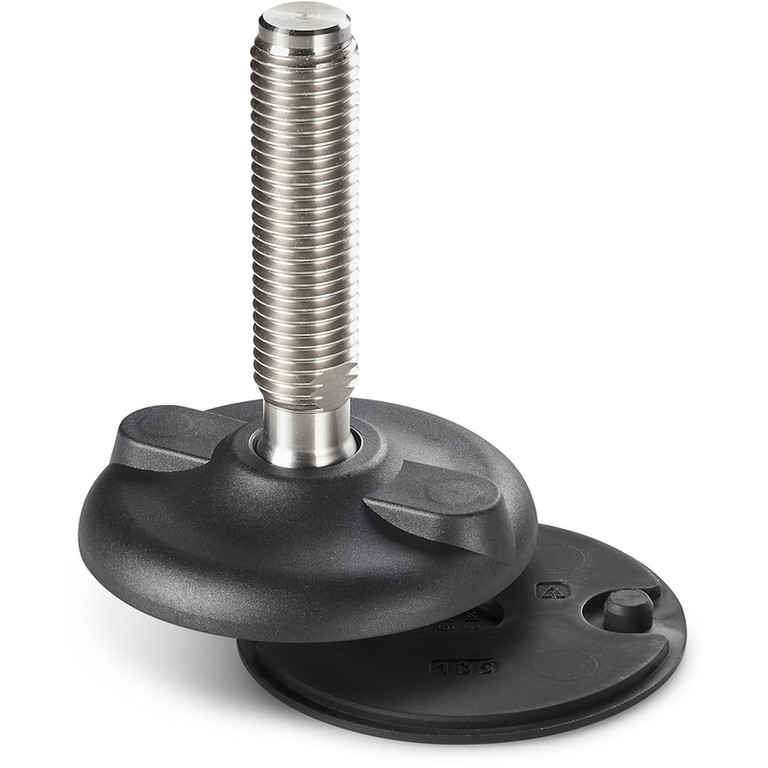

Trzpień gwintowany przegubowy (kulka 24) z frezowanym gniazdem pod klucz (typ B) ze stali inox (AISI 303) (tolerancja gwintu 6g).
Podstawa antypoślizgowa:
Antypoślizgowa podstawa z termoplastycznego kauczuku Shore SBS 75, kolor czarny RAL 9011. Odporna na oleje i tłuszcze. Montaż wciskowy.
Mocowanie do podłoża:

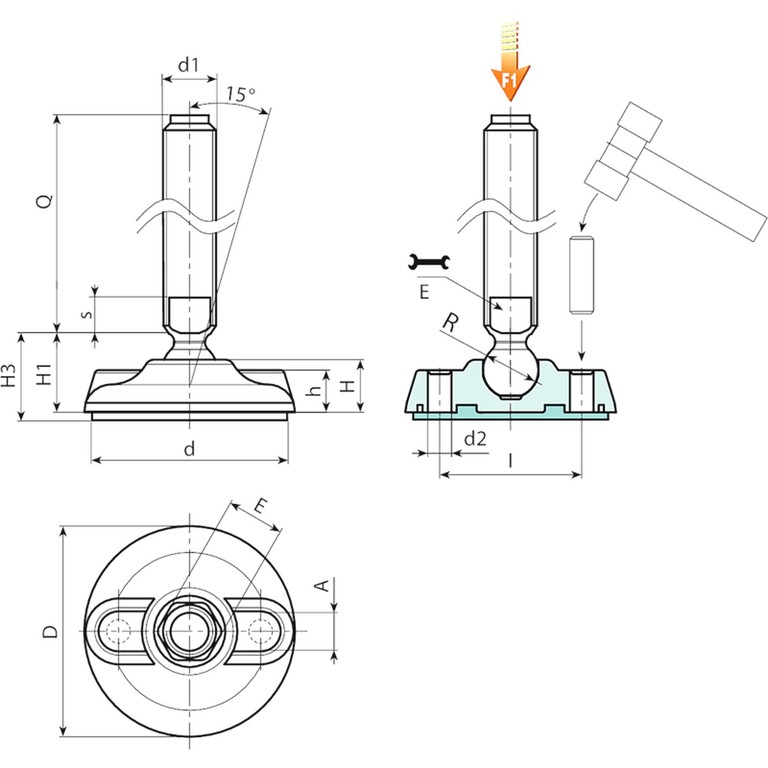

Stopka jest dostarczana z zaślepionymi otworami do mocowania do podłoża. W celi ich otwarcia, należy złamać plastikową membranę (patrz rysunek).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).








Wersja P918: Stopka podporowa z trzpieniem typu B (z frezowanym gniazdem pod klucz) i kulką 24 - z podstawą antypoślizgową z SBS
Kod | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Waga (g) | F1 (kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P918080.0001 | P918080.TM24X11001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 110 | 469 | 25 |
P918080.0006 | P918080.TM24X13001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 130 | 529 | 25 |
P918080.0008 | P918080.TM24X15001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 150 | 589 | 25 |
P918080.0010 | P918080.TM24X17001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 170 | 650 | 25 |
P918080.0013 | P918080.TM30X11001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 110 | 652 | 25 |
P918080.0015 | P918080.TM30X13001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 130 | 747 | 25 |
P918080.0017 | P918080.TM30X15001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 150 | 842 | 25 |
P918080.0018 | P918080.TM30X17001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 170 | 935 | 25 |
P918080.0020 | P918080.TM30X19001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 190 | 1030 | 25 |
P918080.0021 | P918080.TM30X21001 | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 210 | 1125 | 25 |
P918105.0001 | P918105.TM24X11001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 110 | 562 | 25 |
P918105.0003 | P918105.TM24X13001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 130 | 622 | 25 |
P918105.0005 | P918105.TM24X15001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 150 | 682 | 25 |
P918105.0007 | P918105.TM24X17001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 170 | 742 | 25 |
P918105.0009 | P918105.TM30X11001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 110 | 745 | 25 |
P918105.0011 | P918105.TM30X13001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 130 | 840 | 25 |
P918105.0013 | P918105.TM30X15001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 150 | 934 | 25 |
P918105.0014 | P918105.TM30X17001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 170 | 1030 | 25 |
P918105.0016 | P918105.TM30X19001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 190 | 1125 | 25 |
P918105.0017 | P918105.TM30X21001 | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 210 | 1220 | 25 |
P918130.0001 | P918130.TM24X11001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 110 | 670 | 25 |
P918130.0003 | P918130.TM24X13001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 130 | 730 | 25 |
P918130.0005 | P918130.TM24X15001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 150 | 790 | 25 |
P918130.0007 | P918130.TM24X17001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 170 | 850 | 25 |
P918130.0010 | P918130.TM30X11001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 110 | 853 | 25 |
P918130.0011 | P918130.TM30X13001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 130 | 948 | 25 |
P918130.0013 | P918130.TM30X15001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 150 | 1043 | 25 |
P918130.0014 | P918130.TM30X17001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 170 | 1140 | 25 |
P918130.0016 | P918130.TM30X19001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 190 | 1235 | 25 |
P918130.0018 | P918130.TM30X21001 | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 210 | 1330 | 25 |
Wersja P918CIN: Stopka z trzpieniem typu B - INOX - (z frezowanym gniazdem pod klucz) i kulką 24 - z podstawą antypoślizgową z SBS
Kod | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Waga (g) | F1 (kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P918080.0002 | P918080.TM24X11001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 110 | 469 | 25 |
P918080.0007 | P918080.TM24X13001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 130 | 529 | 25 |
P918080.0009 | P918080.TM24X15001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 150 | 589 | 25 |
P918080.0011 | P918080.TM24X19001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 19 | 10 | 9 | 75 | 24 | M24 | 190 | 709 | 25 |
P918080.0016 | P918080.TM30X13001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 130 | 747 | 25 |
P918080.0019 | P918080.TM30X17001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 170 | 935 | 25 |
P918080.0022 | P918080.TM30X21001CIN | 80 | 20 | 54 | 25.5 | 28.5 | 16 | 20 | 27 | 12 | 9 | 75 | 24 | M30 | 210 | 1125 | 25 |
P918105.0002 | P918105.TM24X11001CIN | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 110 | 562 | 25 |
P918105.0004 | P918105.TM24X13001CIN | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 130 | 622 | 25 |
P918105.0006 | P918105.TM24X15001CIN | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 150 | 682 | 25 |
P918105.0008 | P918105.TM24X19001CIN | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 19 | 10 | 11 | 101 | 24 | M24 | 190 | 802 | 25 |
P918105.0012 | P918105.TM30X13001CIN | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 130 | 840 | 25 |
P918105.0015 | P918105.TM30X17001CIN | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 170 | 1030 | 25 |
P918105.0018 | P918105.TM30X21001CIN | 105 | 22 | 74 | 28 | 32 | 18.5 | 21 | 27 | 12 | 11 | 101 | 24 | M30 | 210 | 1220 | 25 |
P918130.0002 | P918130.TM24X11001CIN | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 110 | 670 | 25 |
P918130.0004 | P918130.TM24X13001CIN | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 130 | 730 | 25 |
P918130.0006 | P918130.TM24X15001CIN | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 150 | 790 | 25 |
P918130.0009 | P918130.TM24X19001CIN | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 19 | 10 | 13 | 126 | 24 | M24 | 190 | 910 | 25 |
P918130.0012 | P918130.TM30X13001CIN | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 130 | 948 | 25 |
P918130.0015 | P918130.TM30X17001CIN | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 170 | 1140 | 25 |
P918130.0019 | P918130.TM30X21001CIN | 130 | 24 | 99 | 30 | 35 | 20 | 21 | 27 | 12 | 13 | 126 | 24 | M30 | 210 | 1330 | 25 |
