STOPKA PODPOROWA Z MOCOWANIEM DO PODŁOŻA Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULKĄ 12,4 I PODSTAWĄ ANTYPOŚLIZGOWĄ

16

P915


Piedi plastica con fissaggio - stelo snodato+antiscivolo

    Materiały:

    Poliamid wzmocniony. Odporna na oleje i tłuszcze.

    Powierzchnia:

    Satynowana.

    Kolor:

    Czarny (RAL 9011).

    Wkładki:

    P915:

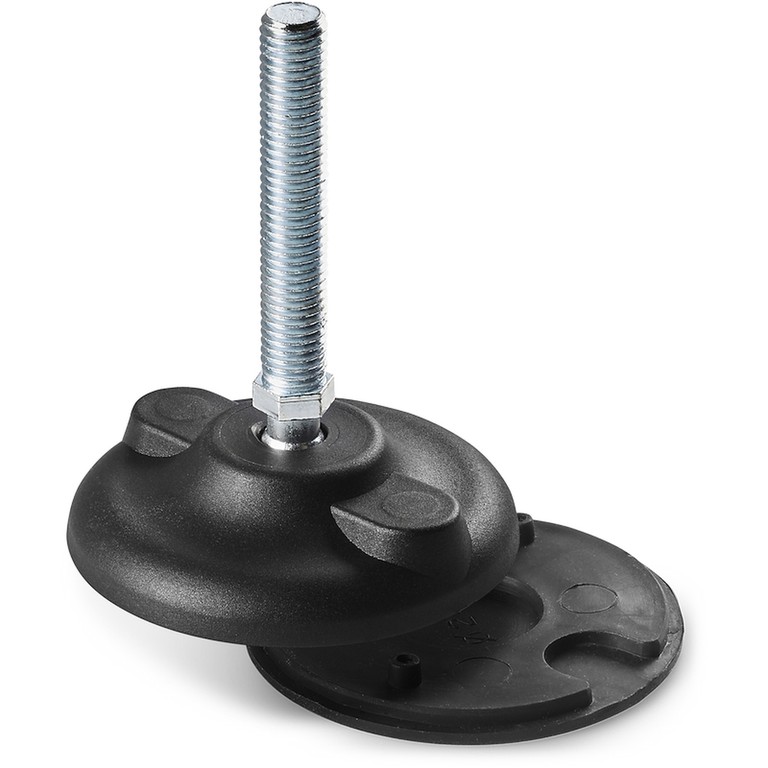

    Trzpień gwintowany przegubowy (kulka 12,4) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6g).

    P915CIN:

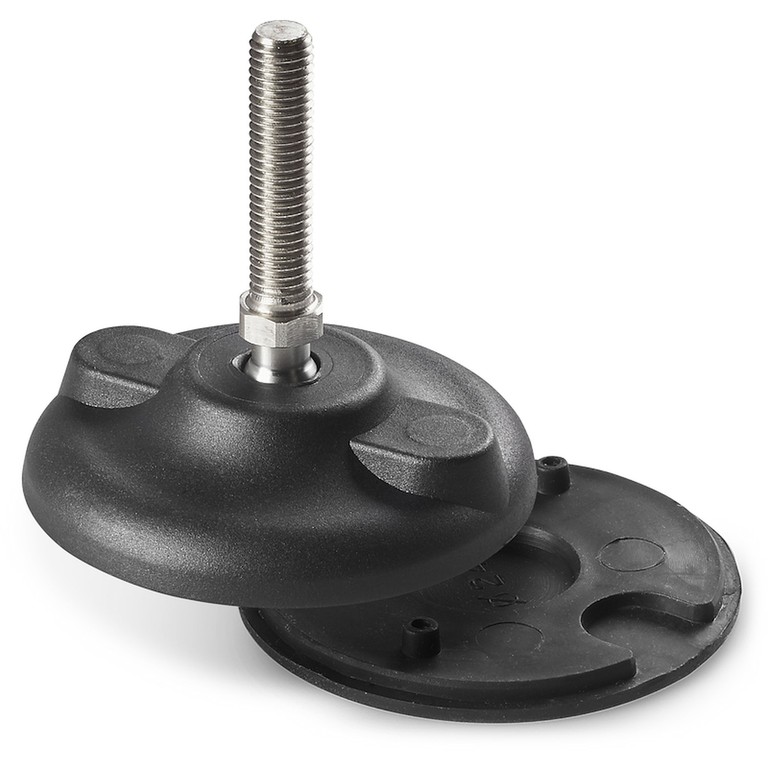

    Trzpień gwintowany przegubowy (kulka 12,4) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6g).

    Podstawa antypoślizgowa:

    Antypoślizgowa podstawa z termoplastycznego kauczuku Shore SBS 75, kolor czarny RAL 9011. Odporna na oleje i tłuszcze. Montaż wciskowy.

    Mocowanie do podłoża:

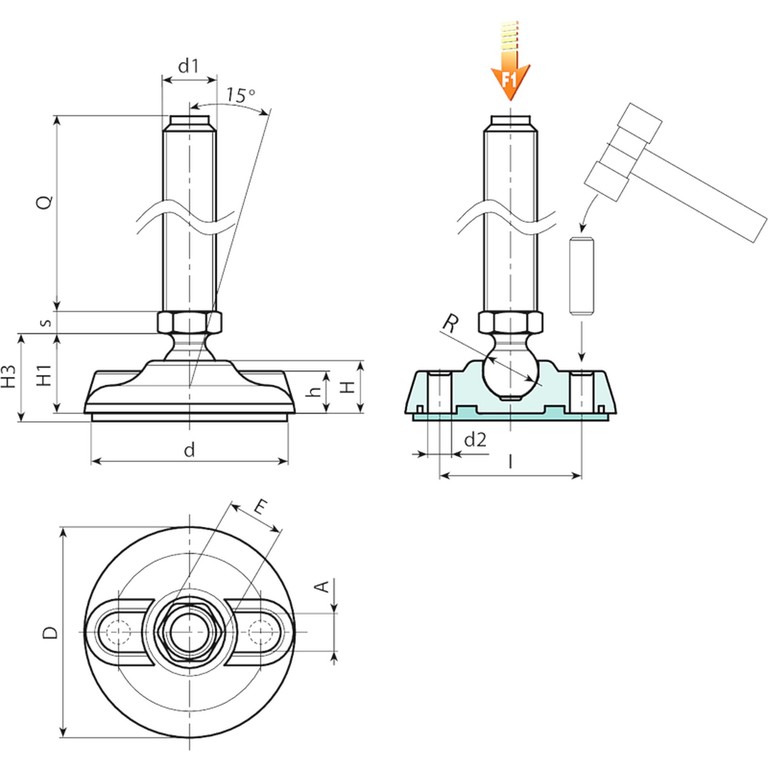

    Stopka jest dostarczana z zaślepionymi otworami do mocowania do podłoża. W celi ich otwarcia, należy złamać plastikową membranę (patrz rysunek).

    Wykonanie na specjalne zamówienie:

    Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.

    Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).

    Arkusz danych

    Wersja P915: Stopka podporowa z trzpieniem typu A (z sześciokątem) i kulką 12,4 - z podstawą antypoślizgową z SBS

    Kod Art. D H I H1 H3 h A E s d2 d R d1 6g Q Waga (g) F1 (kN)
    P915080.0001 P915080.TM08X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M8 45 91 10
    P915080.0003 P915080.TM08X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M8 70 97 10
    P915080.0007 P915080.TM10X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 45 97 10
    P915080.0009 P915080.TM10X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 70 109 10
    P915080.0005 P915080.TM10X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 100 146 10
    P915080.0018 P915080.TM12X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 45 107 10
    P915080.0020 P915080.TM12X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 70 124 10
    P915080.0012 P915080.TM12X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 100 168 10
    Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
    Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.

    Wersja P915CIN: Stopka podporowa z trzpieniem typu A - INOX - (z sześciokątem) i kulką 12,4 - z podstawą antypoślizgową z SBS

    Kod Art. D H I H1 H3 h A E s d2 d R d1 6g Q Waga (g) F1 (kN)
    P915080.0001 P915080.TM08X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M8 45 91 10
    P915080.0003 P915080.TM08X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M8 70 97 10
    P915080.0007 P915080.TM10X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 45 97 10
    P915080.0009 P915080.TM10X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 70 109 10
    P915080.0005 P915080.TM10X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 100 146 10
    P915080.0018 P915080.TM12X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 45 107 10
    P915080.0020 P915080.TM12X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 70 124 10
    P915080.0012 P915080.TM12X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 100 168 10
    Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
    Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
