P705

STOPKA PODPOROWA Z BOCZNYM MOCOWANIEM DO PODŁOŻA Z PRZEGUBOWYM TRZPIENIEM TYPU B ZE STALI ORAZ Z KULĄ 12.4 I PODSTAWĄ ANTYPOŚLIZGOWĄ

Stopki z tworzywa z mocowaniem bocznym – trzpień przegubowy + podstawa antypoślizgowa
Arkusz danych Więcej informacji

Warianty produktu

Produkty alternatywne

Materiały:

Poliamid wzmocniony.

Odporna na oleje i tłuszcze.

Powierzchnia:

Satynowana.

Kolor:

Czarny(RAL 9011).

Wkładki:

P705:

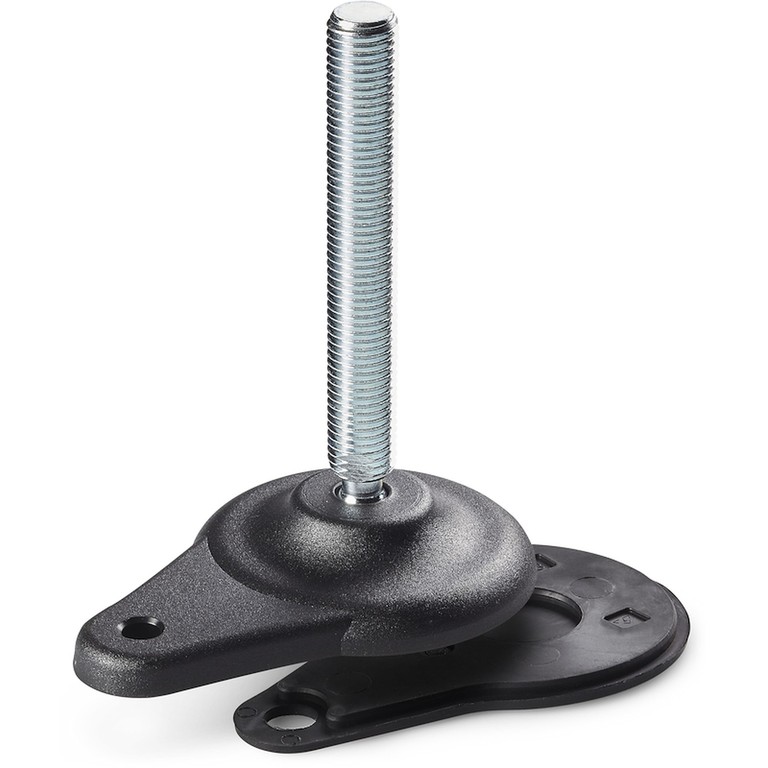

Trzpień gwintowany przegubowy (kulka 12,5) z frezowanym gniazdem pod klucz (typ B) ze stali ocynkowanej (tolerancja gwintu 6g).

P705CIN:

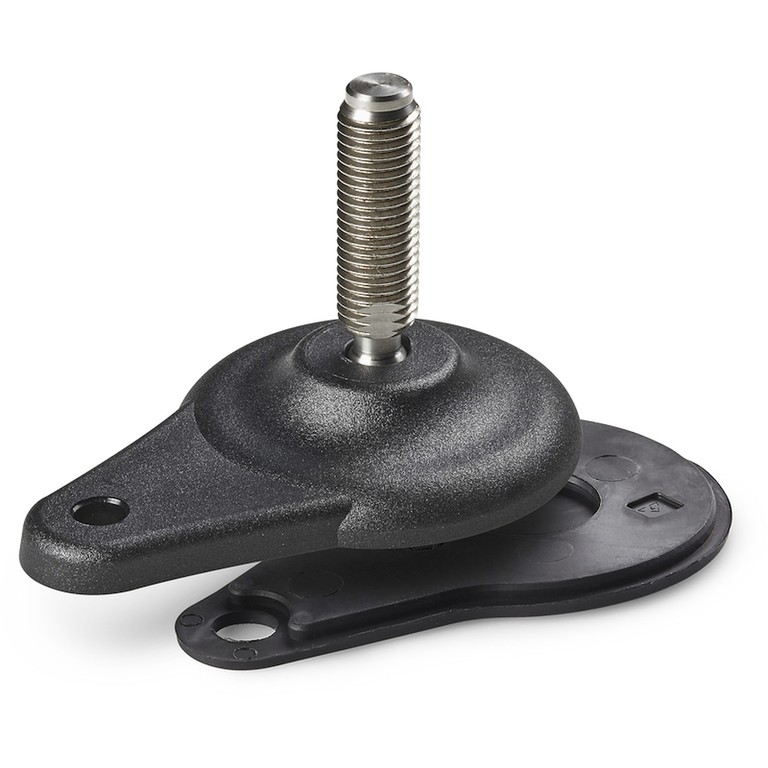

Trzpień gwintowany przegubowy (kulka 12,5) z frezowanym gniazdem pod klucz (typ B) ze stali inox (AISI 303) (tolerancja gwintu 6g).

Podstawa antypoślizgowa:

Antypoślizgowa podstawa z termoplastycznego kauczuku Shore SBS 75, kolor czarny RAL 9011. Odporna na oleje i tłuszcze. Montaż wciskowy.

Mocowanie do podłoża:

Otwór przelotowy uzyskany przez formowanie w tworzywie sztucznym.

Wykonanie na specjalne zamówienie:

Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.

Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).

Wersja P705: Stopka podporowa z bocznym mocowaniem z trzpieniem typu B (z frezowanym gniazdem pod klucz) i kulką 12,5 - z podstawą antypoślizgową z SBS

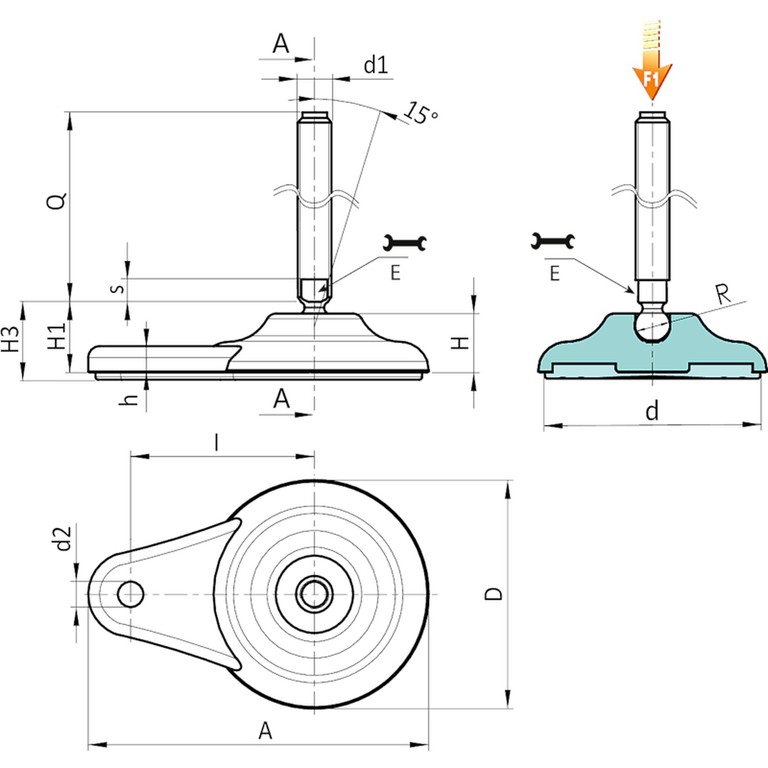

Kod Art. D H I H1 H3 h A E s d2 d R d1 6g Q Waga (g) F1 (kN)
P705080.0001 P705080.TM16X7001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 70 179 10
P705080.0002 P705080.TM16X9001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 90 205 10
P705080.0003 P705080.TM16X11001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 110 231 10
P705080.0005 P705080.TM16X13001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 130 257 10
P705080.0007 P705080.TM16X15001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 150 283 10
P705080.0009 P705080.TM16X17001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 170 309 10
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.

Wersja P705CIN: Stopka z bocznym mocowaniem z trzpieniem typu B - INOX - (z frezowanym gniazdem pod klucz) i kulką 12,5 - z podstawą antypoślizgową z SBS

Kod Art. D H I H1 H3 h A E s d2 d R d1 6g Q Waga (g) F1 (kN)
P705080.0004 P705080.TM16X11001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 110 231 10
P705080.0006 P705080.TM16X13001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 130 257 10
P705080.0008 P705080.TM16X15001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 150 283 10
P705080.0010 P705080.TM16X17001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 170 309 10
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
