STOPKA PODPOROWA ZE STALI INTEGRALNEJ Z PRZEGUBOWYM TRZPIENIEM TYPU B ORAZ Z KULĄ 12.5 I PODSTAWĄ ANTYPOŚLIZGOWĄ

16

P542


Piedi metallo con stelo snodato + antiscivolo

    Materiały:

    P542:

    Podstawa stopki z toczonej automatowej stali.

    P542CIN:

    Podstawa stopki z toczonej stali inox (AISI 303).

    Powierzchnia:

    Gładka.

    Kolor:

    P542:

    Standardowe cynkowanie na niebiesko.

    P542CIN:

    Naturalny.

    Wkładki:

    P542:

    Trzpień gwintowany przegubowy (kulka 12,5) z frezowanym gniazdem pod klucz (typ B) ze stali ocynkowanej (tolerancja gwintu 6g).

    P542CIN:

    Trzpień gwintowany przegubowy (kulka 12,5) z frezowanym gniazdem pod klucz (typ B) ze stali inox (AISI 303) (tolerancja gwintu 6g).

    Mocowanie trzpienia:

    Trzpień niedemontowalny. Kulki nie można wyjąć, ponieważ krawędź gniazda została zbita.

    Podstawa antypoślizgowa:

    Antypoślizgowa podstawa z termoplastycznego kauczuku Shore TPV 75, kolor czarny RAL 9011.

    Odporna na oleje i tłuszcze. Montaż wciskowy.

    Wykonanie na specjalne zamówienie:

    Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.

    Arkusz danych

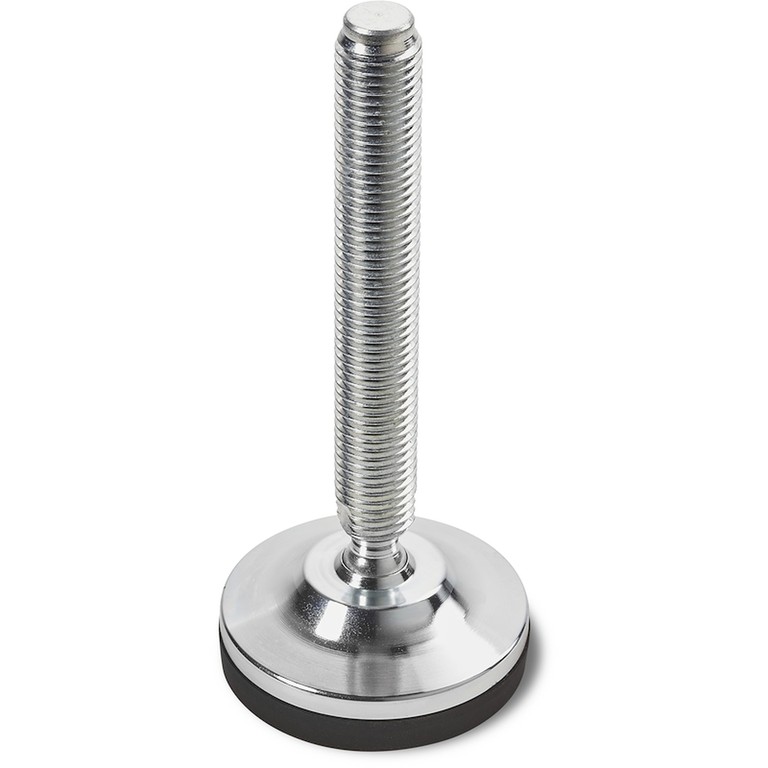

    Wersja P542: Stopka podporowa ze stali ocynkowanej z trzpieniem typu B (z frezowanym gniazdem pod klucz) i kulką 12.5 - z podstawą antypoślizgową z TPV

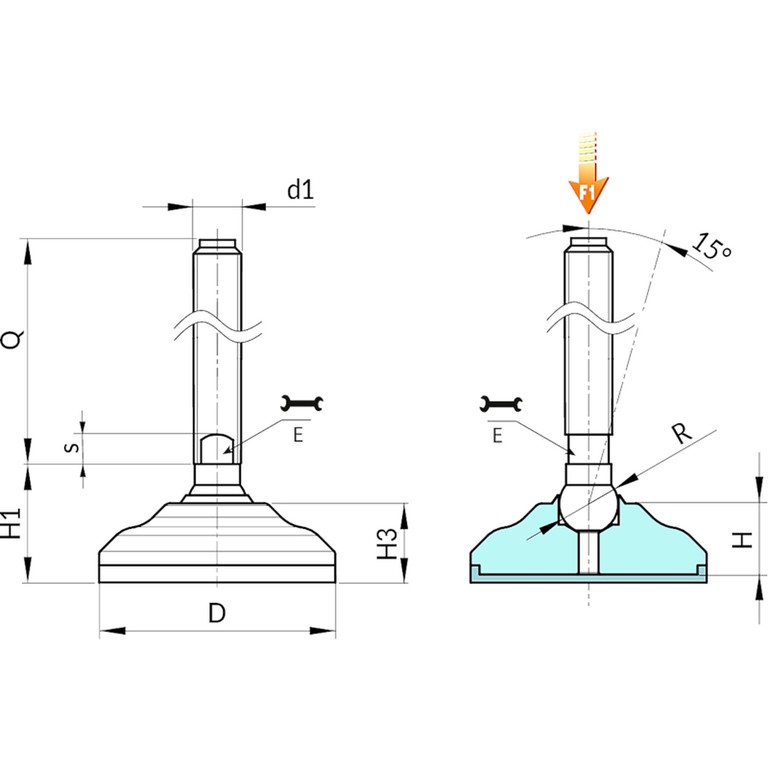

    Kod Art. D H H1 H3 E s R d1 6g Q Waga (g) F1 (kN)
    P54260.0008 P54260.VZM16X50 60 19.5 32 22 13 7 12.5 M16 50 352 23
    P54260.0009 P54260.VZM16X70 60 19.5 32 22 13 7 12.5 M16 70 379 23
    P54260.0010 P54260.VZM16X90 60 19.5 32 22 13 7 12.5 M16 90 405 23
    P54260.0011 P54260.VZM16X110 60 19.5 32 22 13 7 12.5 M16 110 431 23
    P54260.0012 P54260.VZM16X130 60 19.5 32 22 13 7 12.5 M16 130 457 23
    P54260.0013 P54260.VZM16X150 60 19.5 32 22 13 7 12.5 M16 150 483 23
    P54260.0014 P54260.VZM16X170 60 19.5 32 22 13 7 12.5 M16 170 509 23
    Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
    Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.

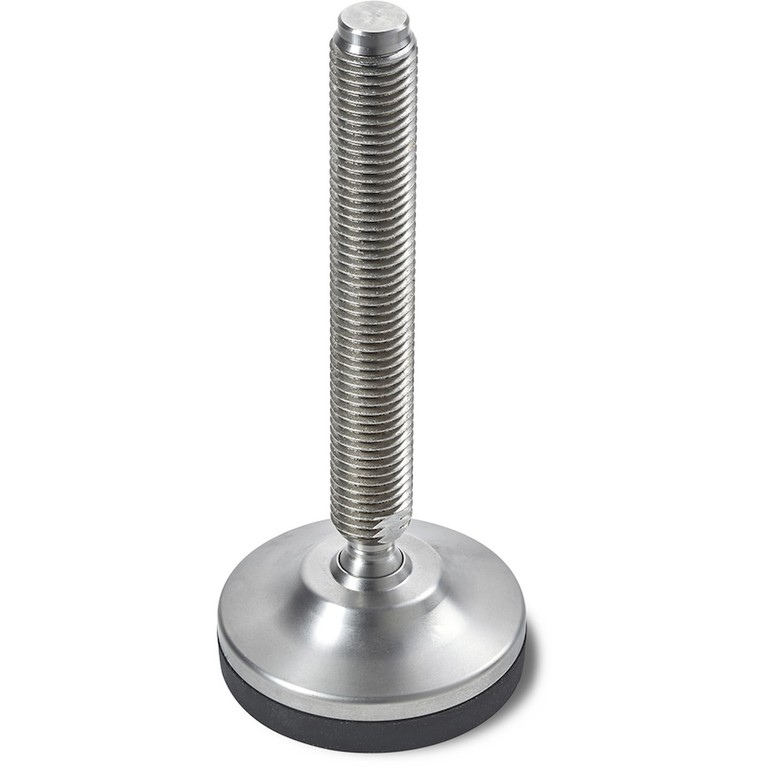

    Wersja P542CIN: Stopka ze stali INOX - z trzpieniem typu B (z frezowanym gniazdem pod klucz) i kulką 12.5 - z podstawą antypoślizgową z TPV

    Kod Art. D H H1 H3 E s R d1 6g Q Waga (g) F1 (kN)
    P54260.0001 P54260.INM16X50CIN 60 19.5 32 22 13 7 12.5 M16 50 352 23
    P54260.0002 P54260.INM16X70CIN 60 19.5 32 22 13 7 12.5 M16 70 379 23
    P54260.0003 P54260.INM16X90CIN 60 19.5 32 22 13 7 12.5 M16 90 405 23
    P54260.0004 P54260.INM16X110CIN 60 19.5 32 22 13 7 12.5 M16 110 431 23
    P54260.0005 P54260.INM16X130CIN 60 19.5 32 22 13 7 12.5 M16 130 457 23
    P54260.0006 P54260.INM16X150CIN 60 19.5 32 22 13 7 12.5 M16 150 483 23
    P54260.0007 P54260.INM16X170CIN 60 19.5 32 22 13 7 12.5 M16 170 509 23
    Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
    Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
