STOPKA PODPOROWA ZE STALI INTEGRALNEJ Z PRZEGUBOWYM TRZPIENIEM TYPU A ORAZ Z KULĄ 15 I PODSTAWĄ ANTYPOŚLIZGOWĄ
16
P541
Piedi metallo con stelo snodato + antiscivolo
Materiały:
P541:
Podstawa stopki z toczonej automatowej stali.
P541CIN:
Podstawa stopki z toczonej stali inox (AISI 303).
Powierzchnia:
Gładka.
Kolor:
Standardowe cynkowanie na niebiesko.
P541:
Wkładki:
P541:
Mocowanie trzpienia:
Trzpień niedemontowalny. Kulki nie można wyjąć, ponieważ krawędź gniazda została zbita.
Podstawa antypoślizgowa:
Antypoślizgowa podstawa z termoplastycznego kauczuku Shore TPV 75, kolor czarny RAL 9011.
Wykonanie na specjalne zamówienie:

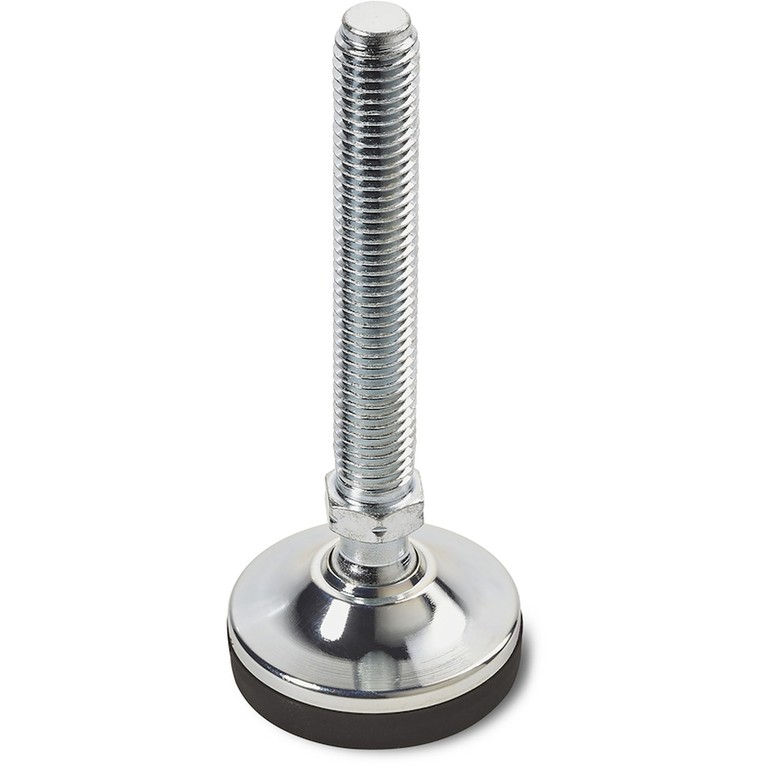

Wersja P541: Stopka podporowa ze stali ocynkowanej z trzpieniem typu A (z sześciokątem) i kulką 15 - z podstawą antypoślizgową z TPV

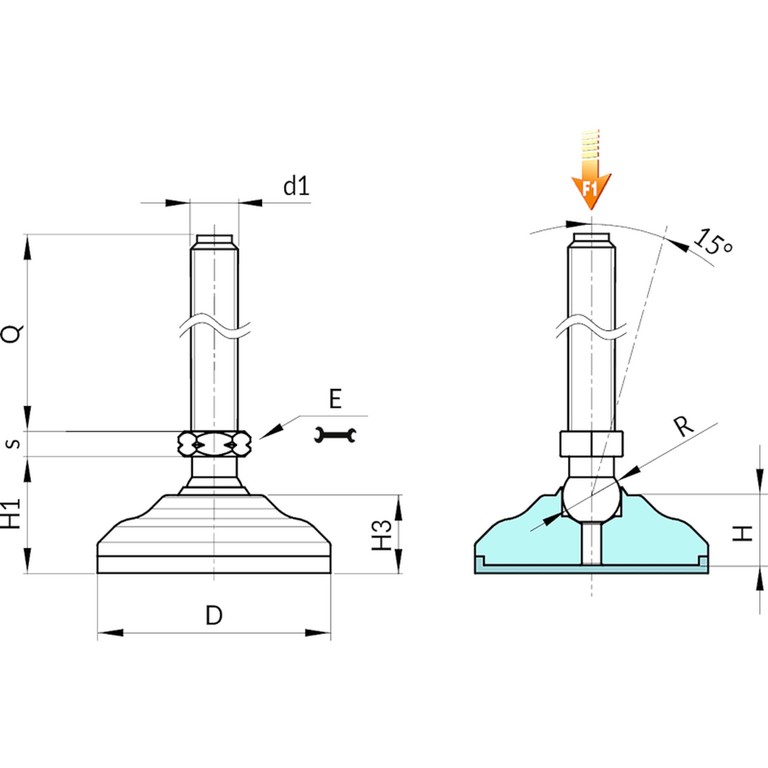

Kod | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Waga (g) | F1_(kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
P54140.0019 | P54140.VZM12X50 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 50 | 170 | 33 |
P54140.0020 | P54140.VZM12X70 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 70 | 183 | 33 |
P54140.0021 | P54140.VZM12X90 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 90 | 198 | 33 |
P54140.0022 | P54140.VZM12X110 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 110 | 214 | 33 |
P54140.0023 | P54140.VZM14X50 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 50 | 182 | 33 |
P54140.0024 | P54140.VZM14X70 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 70 | 202 | 33 |
P54140.0025 | P54140.VZM14X90 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 90 | 223 | 33 |
P54140.0026 | P54140.VZM14X110 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 110 | 240 | 33 |
P54140.0027 | P54140.VZM14X130 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 130 | 258 | 33 |
P54140.0028 | P54140.VZM14X150 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 150 | 274 | 33 |
P54140.0029 | P54140.VZM16X50 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 50 | 198 | 50 |
P54140.0030 | P54140.VZM16X70 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 70 | 224 | 50 |
P54140.0031 | P54140.VZM16X90 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 90 | 250 | 50 |
P54140.0032 | P54140.VZM16X110 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 110 | 275 | 50 |
P54140.0033 | P54140.VZM16X130 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 130 | 301 | 50 |
P54140.0034 | P54140.VZM16X150 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 150 | 326 | 50 |
P54140.0035 | P54140.VZM16X170 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 170 | 354 | 50 |
P54140.0036 | P54140.VZM16X190 | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 190 | 377 | 50 |
P54150.0019 | P54150.VZM12X50 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 50 | 239 | 33 |
P54150.0022 | P54150.VZM12X70 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 70 | 252 | 33 |
P54150.0020 | P54150.VZM12X90 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 90 | 267 | 33 |
P54150.0021 | P54150.VZM12X110 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 110 | 283 | 33 |
P54150.0023 | P54150.VZM14X50 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 50 | 251 | 33 |
P54150.0024 | P54150.VZM14X70 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 70 | 271 | 33 |
P54150.0025 | P54150.VZM14X90 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 90 | 292 | 33 |
P54150.0026 | P54150.VZM14X110 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 110 | 309 | 33 |
P54150.0027 | P54150.VZM14X130 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 130 | 326 | 33 |
P54150.0028 | P54150.VZM14X150 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 150 | 343 | 33 |
P54150.0029 | P54150.VZM16X50 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 50 | 267 | 50 |
P54150.0030 | P54150.VZM16X70 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 70 | 293 | 50 |
P54150.0031 | P54150.VZM16X90 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 90 | 319 | 50 |
P54150.0032 | P54150.VZM16X110 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 110 | 344 | 50 |
P54150.0033 | P54150.VZM16X130 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 130 | 370 | 50 |
P54150.0034 | P54150.VZM16X150 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 150 | 395 | 50 |
P54150.0035 | P54150.VZM16X170 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 170 | 423 | 50 |
P54150.0036 | P54150.VZM16X190 | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 190 | 446 | 50 |
P54160.0019 | P54160.VZM12X50 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 50 | 339 | 33 |
P54160.0020 | P54160.VZM12X70 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 70 | 352 | 33 |
P54160.0021 | P54160.VZM12X90 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 90 | 367 | 33 |
P54160.0022 | P54160.VZM12X110 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 110 | 383 | 33 |
P54160.0023 | P54160.VZM14X50 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 50 | 351 | 33 |
P54160.0024 | P54160.VZM14X70 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 70 | 371 | 33 |
P54160.0025 | P54160.VZM14X90 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 90 | 392 | 33 |
P54160.0026 | P54160.VZM14X110 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 110 | 409 | 33 |
P54160.0027 | P54160.VZM14X130 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 130 | 426 | 33 |
P54160.0028 | P54160.VZM14X150 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 150 | 443 | 33 |
P54160.0029 | P54160.VZM16X50 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 50 | 367 | 50 |
P54160.0030 | P54160.VZM16X70 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 70 | 393 | 50 |
P54160.0031 | P54160.VZM16X90 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 90 | 419 | 50 |
P54160.0032 | P54160.VZM16X110 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 110 | 444 | 50 |
P54160.0033 | P54160.VZM16X130 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 130 | 470 | 50 |
P54160.0034 | P54160.VZM16X150 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 150 | 495 | 50 |
P54160.0035 | P54160.VZM16X170 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 170 | 523 | 50 |
P54160.0036 | P54160.VZM16X190 | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 190 | 546 | 50 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.

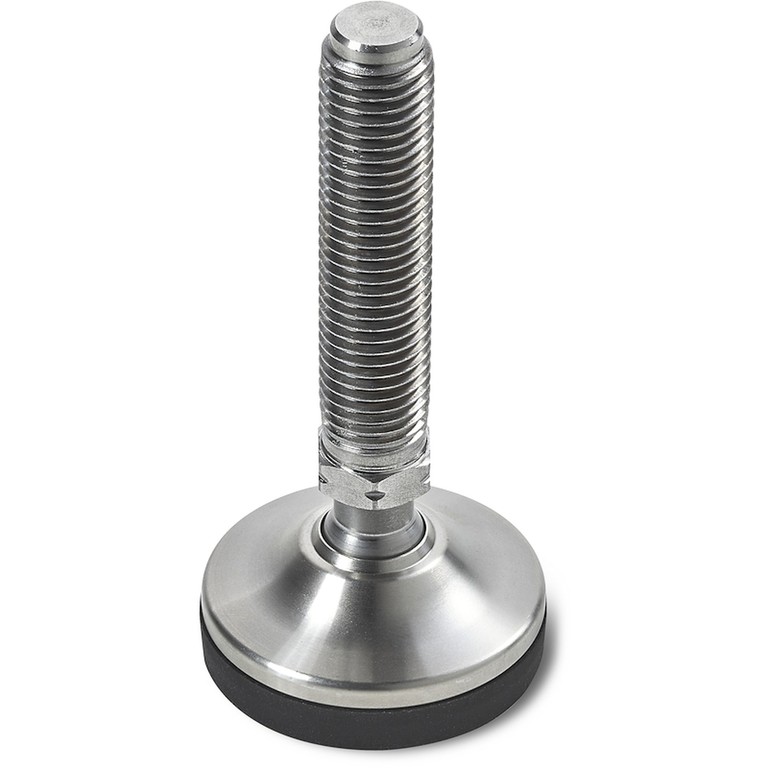

Wersja P541CIN: Stopka podporowa ze stali INOX - z trzpieniem typu A (z sześciokątem) i kulką 15 - z podstawą antypoślizgową z TPV
Kod | Art. | D | H | H1 | H3 | E | s | R | d1 6g | Q | Waga (g) | F1_(kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
P54140.0001 | P54140.INM12X50CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 50 | 170 | 33 |
P54140.0002 | P54140.INM12X70CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 70 | 183 | 33 |
P54140.0003 | P54140.INM12X90CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 90 | 198 | 33 |
P54140.0004 | P54140.INM12X110CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M12 | 110 | 214 | 33 |
P54140.0005 | P54140.INM14X50CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 50 | 182 | 33 |
P54140.0006 | P54140.INM14X70CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 70 | 202 | 33 |
P54140.0007 | P54140.INM14X90CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 90 | 223 | 33 |
P54140.0008 | P54140.INM14X110CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 110 | 240 | 33 |
P54140.0009 | P54140.INM14X130CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 130 | 258 | 33 |
P54140.0010 | P54140.INM14X150CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M14 | 150 | 274 | 33 |
P54140.0011 | P54140.INM16X50CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 50 | 198 | 50 |
P54140.0012 | P54140.INM16X70CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 70 | 224 | 50 |
P54140.0013 | P54140.INM16X90CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 90 | 250 | 50 |
P54140.0014 | P54140.INM16X110CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 110 | 275 | 50 |
P54140.0015 | P54140.INM16X130CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 130 | 301 | 50 |
P54140.0016 | P54140.INM16X150CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 150 | 326 | 50 |
P54140.0017 | P54140.INM16X170CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 170 | 354 | 50 |
P54140.0018 | P54140.INM16X190CIN | 40 | 15 | 26 | 17.5 | 16 | 6.5 | 15 | M16 | 190 | 377 | 50 |
P54150.0001 | P54150.INM12X50CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 50 | 239 | 33 |
P54150.0004 | P54150.INM12X70CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 70 | 252 | 33 |
P54150.0002 | P54150.INM12X90CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 90 | 267 | 33 |
P54150.0003 | P54150.INM12X110CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M12 | 110 | 283 | 33 |
P54150.0005 | P54150.INM14X50CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 50 | 251 | 33 |
P54150.0006 | P54150.INM14X70CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 70 | 271 | 33 |
P54150.0007 | P54150.INM14X90CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 90 | 292 | 33 |
P54150.0008 | P54150.INM14X110CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 110 | 309 | 33 |
P54150.0009 | P54150.INM14X130CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 130 | 326 | 33 |
P54150.0010 | P54150.INM14X150CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M14 | 150 | 343 | 33 |
P54150.0011 | P54150.INM16X50CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 50 | 267 | 50 |
P54150.0012 | P54150.INM16X70CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 70 | 293 | 50 |
P54150.0013 | P54150.INM16X90CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 90 | 319 | 50 |
P54150.0014 | P54150.INM16X110CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 110 | 344 | 50 |
P54150.0015 | P54150.INM16X130CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 130 | 370 | 50 |
P54150.0016 | P54150.INM16X150CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 150 | 395 | 50 |
P54150.0017 | P54150.INM16X170CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 170 | 423 | 50 |
P54150.0018 | P54150.INM16X190CIN | 50 | 17.5 | 29.5 | 20 | 16 | 6.5 | 15 | M16 | 190 | 446 | 50 |
P54160.0001 | P54160.INM12X50CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 50 | 339 | 33 |
P54160.0002 | P54160.INM12X70CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 70 | 352 | 33 |
P54160.0003 | P54160.INM12X90CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 90 | 367 | 33 |
P54160.0004 | P54160.INM12X110CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M12 | 110 | 383 | 33 |
P54160.0005 | P54160.INM14X50CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 50 | 351 | 33 |
P54160.0006 | P54160.INM14X70CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 70 | 371 | 33 |
P54160.0007 | P54160.INM14X90CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 90 | 392 | 33 |
P54160.0008 | P54160.INM14X110CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 110 | 409 | 33 |
P54160.0009 | P54160.INM14X130CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 130 | 426 | 33 |
P54160.0010 | P54160.INM14X150CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M14 | 150 | 443 | 33 |
P54160.0011 | P54160.INM16X50CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 50 | 367 | 50 |
P54160.0012 | P54160.INM16X70CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 70 | 393 | 50 |
P54160.0013 | P54160.INM16X90CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 90 | 419 | 50 |
P54160.0014 | P54160.INM16X110CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 110 | 444 | 50 |
P54160.0015 | P54160.INM16X130CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 130 | 470 | 50 |
P54160.0016 | P54160.INM16X150CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 150 | 495 | 50 |
P54160.0017 | P54160.INM16X170CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 170 | 523 | 50 |
P54160.0018 | P54160.INM16X190CIN | 60 | 19.5 | 32 | 22 | 16 | 6.5 | 15 | M16 | 190 | 546 | 50 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
