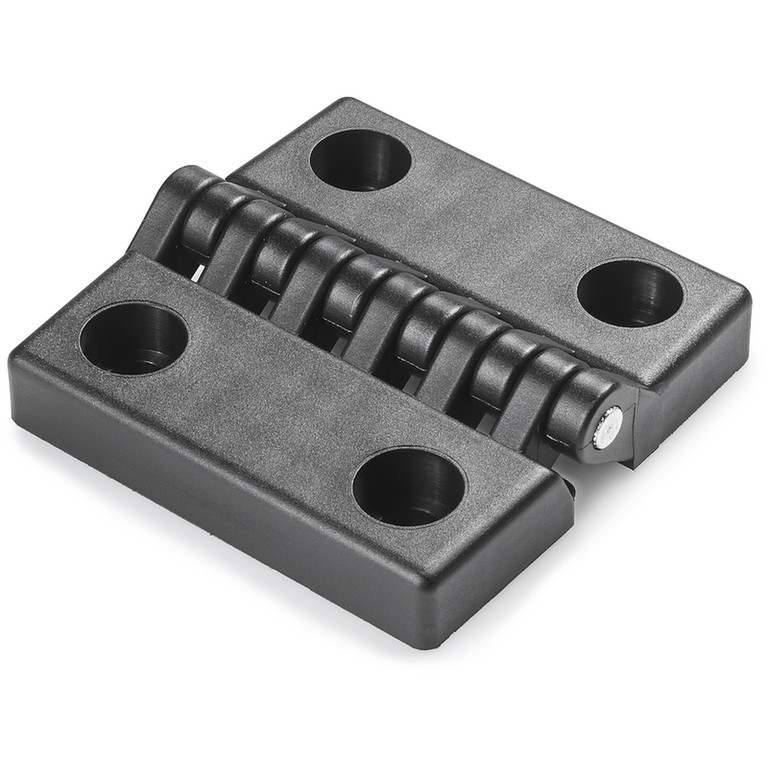

ZAWIAS Z OTWORAMI PRZELOTOWYMI
15
O400
Cerniere in plastica con fori passanti
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Wkładki:
Kołek ze stali ocynkowanej.
Otwór:
Wersja TS:

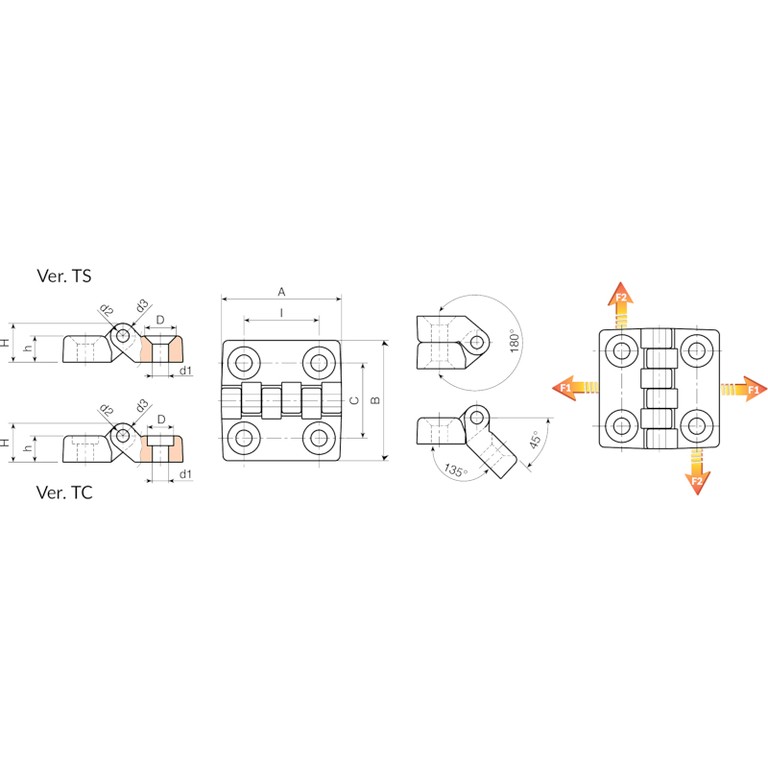

Otwór przelotowy, wytłoczony w sztucznym tworzywie. Gniazdo na śrubę z łbem stożkowym DIN 7991 / UNI 5933.
Wersja TC:
Otwór przelotowy uzyskany przez formowanie w tworzywie sztucznym. Gniazdo na śrubę z łbem cylindrycznym DIN 912 / UNI 5931.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, zgodnie z tabelą barw.
Wersja O400-TS: z otworami na śrubę z łbem stożkowym
| Kod | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Waga (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O40020.0003 | O40020.TG04.501TS | 20 | 20 | 32 | 32 | 7 | 10,5 | 8,5 | 3 | 7 | 4,5 | 9 | 1440 | 490 |
| O40030.0003 | O40030.TG05.501TS | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | 5,5 | 27 | 1960 | 1470 |
| O40030.0007 | O40030.TG06.501TS | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | 6,5 | 27 | 1960 | 1470 |
| O40040.0004 | O40040.TG06.501TS | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | 6,5 | 53 | 2850 | 1520 |
| O40060.0003 | O40060.TG08.501TS | 60 | 63 | 96 | 96 | 16 | 24 | 16,5 | 8 | 16 | 8,5 | 152 | 4300 | 1810 |
| O40060.0007 | O40060.TG10.501TS | 60 | 63 | 96 | 96 | 16 | 24 | 20,5 | 8 | 16 | 10,5 | 152 | 4300 | 1810 |
Wersja O400-TC: z otworami na śrubę z łbem cylindrycznym
| Kod | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Waga (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O40020.0001 | O40020.TG04.501TC | 20 | 20 | 32 | 32 | 7 | 10,5 | 7,5 | 3 | 7 | 4,5 | 9 | 1440 | 490 |
| O40030.0001 | O40030.TG05.501TC | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | 5,5 | 27 | 1960 | 1470 |
| O40030.0005 | O40030.TG06.501TC | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | 6,5 | 27 | 1960 | 1470 |
| O40040.0002 | O40040.TG06.501TC | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | 6,5 | 53 | 2850 | 1520 |
| O40060.0001 | O40060.TG08.501TC | 60 | 63 | 96 | 96 | 16 | 24 | 13,5 | 8 | 16 | 8,5 | 152 | 4300 | 1810 |
| O40060.0005 | O40060.TG10.501TC | 60 | 63 | 96 | 96 | 16 | 24 | 16,5 | 8 | 16 | 10,5 | 152 | 4300 | 1810 |
