POKRĘTŁO STERUJĄCE RADEŁKOWE Z GWINTOWANYM TRZPIENIEM
14
N245
Manicotti zigrinati
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Zaślepka:
Centralna zaślepka z szarego poliamidu (RAL 7035).
Wkładki:
Gwintowany kołek ze stali ocynkowanej (tolerancja gwintu 6g).
Uwagi:
(*) Boczne mocowanie kołnierzowe NFLAN (wyposażenie dodatkowe).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.
Na życzenie, w zależności od ilości, dopuszcza się inne kolory (uwaga: gama ograniczona), zgodnie z tabelą barw.

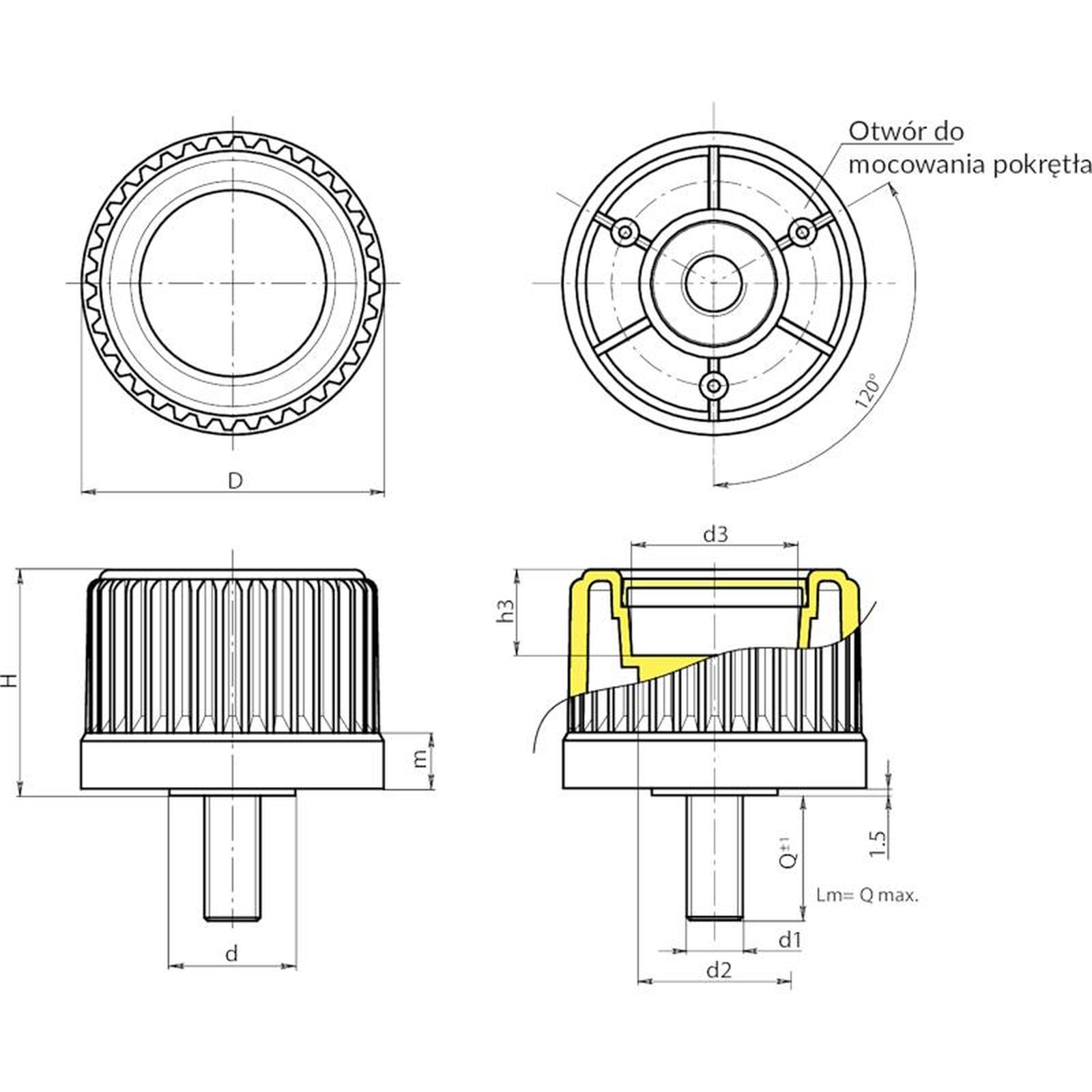

| Kod | Art. | D | H | m | d | d2 | d3 | h3 | LM | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N24530.0002 | N24530.TM10X200113(*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | 80 | M10 | 20 | 40 |
| N24543.0001 | N24543.TM12X300113 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | 90 | M12 | 30 | - |
| N24554.0001 | N24554.TM12X300113 | 54 | 43.5 | 12 | 26 | 32 | 31 | 13,5 | 100 | M12 | 30 | - |
| N24565.0001 | N24565.TM16X300113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | 120 | M16 | 30 | - |
| N24578.0001 | N24578.TM16X300113 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | 120 | M16 | 30 | - |
LM = Maksymalna długość tłoczona.
Długość sworznia na życzenie, dla minimalnej ilości 200 sztuk.
