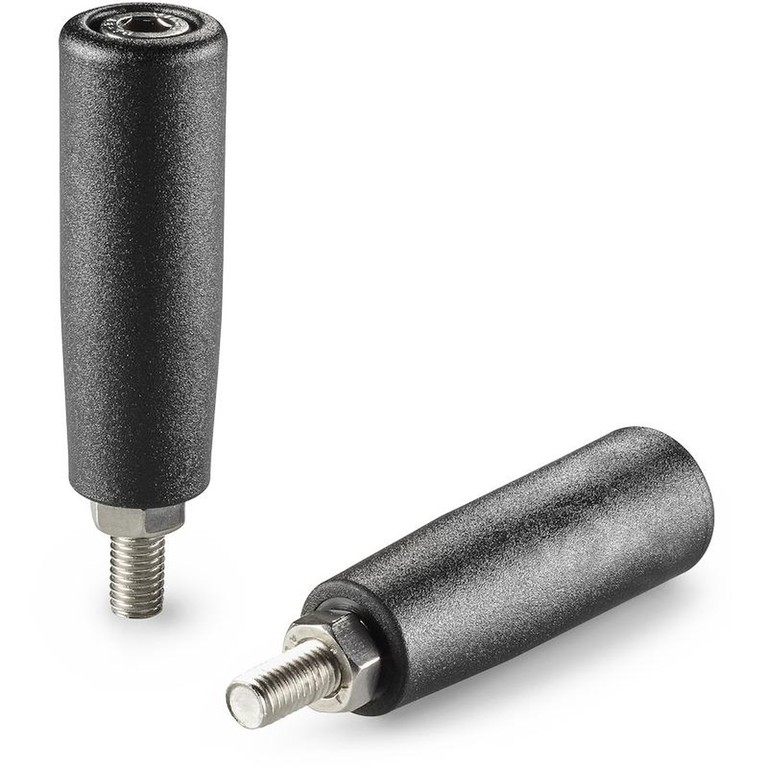

UCHWYT Z OBROTOWĄ RĘKOJEŚCIĄ ZE ŚRUBĄ I NAKRĘTKĄ
13
M144
Manici girevoli
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).

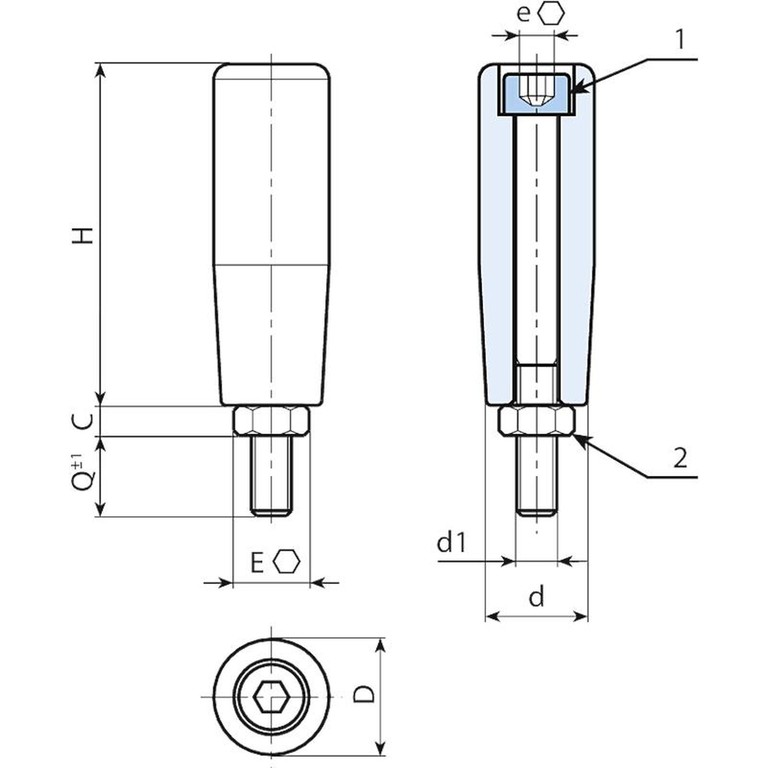

Wkładki:
M144:
(1) Śruba gwintowana z łbem cylindrycznym i sześciokątnym wklęsłym (TCCE) ze stali oksydowanej DIN 912
(2) Nakrętka ze stali oksydowanej DIN 934.
M144CIN:
(1) Śruba gwintowana z łbem cylindrycznym i sześciokątnym wklęsłym (TCCE) ze stali inox (AISI 304) DIN 912
(2) Nakrętka ze stali inox (AISI 304) DIN 934.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, zgodnie z tabelą barw.
Wersja M144: z wkładkami ze stali oksydowanej.
| Kod | art. | H | D | d | c | E | e | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| M14450.0001 | M14450.TM06X0901 | 49 | 19 | 17 | 5 | 10 | 5 | M6 | 9 | 30 |
| M14450.0005 | M14450.TM08X1401 | 49 | 19 | 17 | 6.5 | 13 | 6 | M8 | 14 | 32 |
| M14460.0002 | M14460.TM08X1501 | 59 | 21 | 19 | 6,5 | 13 | 6 | M8 | 14,5 | 56 |
| M14470.0003 | M14470.TM08X1601 | 68,5 | 23,5 | 20 | 6,5 | 17 | 8 | M8 | 15,5 | 68 |
| M14470.0006 | M14470.TM10X1601 | 68,5 | 23,5 | 20 | 8 | 17 | 8 | M10 | 16 | 92 |
| M14480.0001 | M14480.TM10X1501 | 79 | 25,5 | 22 | 8 | 17 | 8 | M10 | 15 | 110 |
| M14490.0002 | M14490.TM12X1701 | 89,5 | 27,5 | 24 | 7 | 19 | 10 | M12 | 18 | 150 |
Wersja M144CIN: z wkładkami ze stali inox (AISI 304).
| Kod | art. | H | D | d | c | E | e | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| M14450.0003 | M14450.TM06X1401CIN | 49 | 19 | 17 | 5 | 10 | 5 | M6 | 14 | 30 |
| M14450.0006 | M14450.TM08X1401CIN | 49 | 19 | 17 | 6,5 | 13 | 6 | M8 | 14 | 32 |
| M14460.0003 | M14460.TM08X1501CIN | 59 | 21 | 19 | 6,5 | 13 | 6 | M8 | 14,5 | 56 |
| M14470.0004 | M14470.TM08X1601CIN | 68,5 | 23,5 | 20 | 6,5 | 17 | 8 | M8 | 15,5 | 68 |
| M14470.0007 | M14470.TM10X1601CIN | 68,5 | 23,5 | 20 | 8 | 17 | 8 | M10 | 16 | 92 |
| M14480.0002 | M14480.TM10X1501CIN | 79 | 25,5 | 22 | 8 | 17 | 8 | M10 | 15 | 110 |
| M14490.0003 | M14490.TM12X1701CIN | 89,5 | 27,5 | 24,5 | 7 | 19 | 10 | M12 | 18 | 150 |
