POKRĘTŁO MOTYLKOWE Z GWINTOWANYM TRZPIENIEM
12
L751
Galletti standard
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Wkładki:
L751:
Gwintowany kołek ze stali ocynkowanej (tolerancja gwintu 6g).
L751CIN:
Gwintowany kołek ze stali inox (AISI 303) (tolerancja gwintu 6g).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Na życzenie, w zależności od ilości, dopuszcza się inne kolory (uwaga: gama ograniczona), zgodnie z tabelą barw.

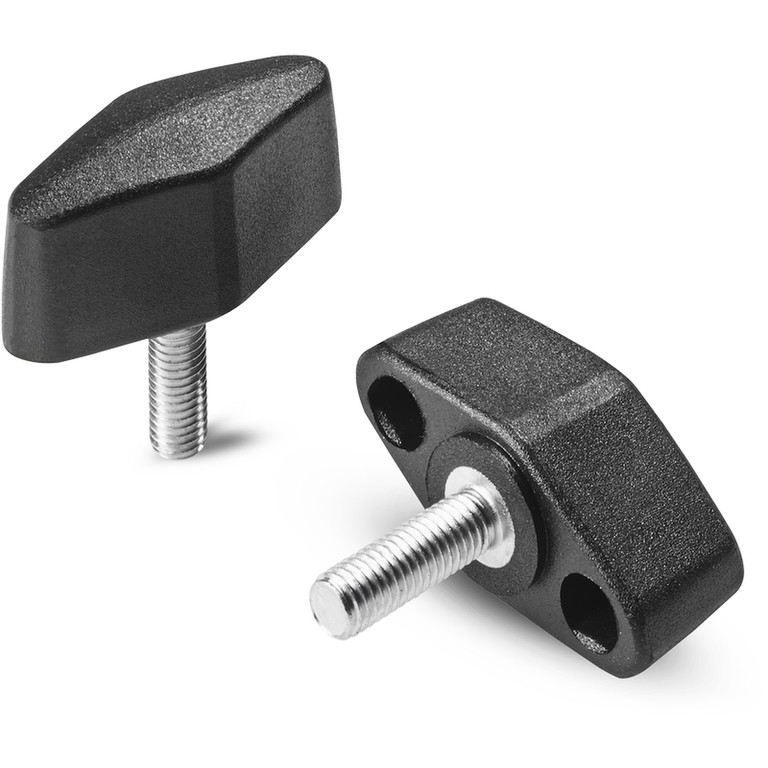

Wersja L751: z kołkiem gwintowanym z ocynkowanej stali.

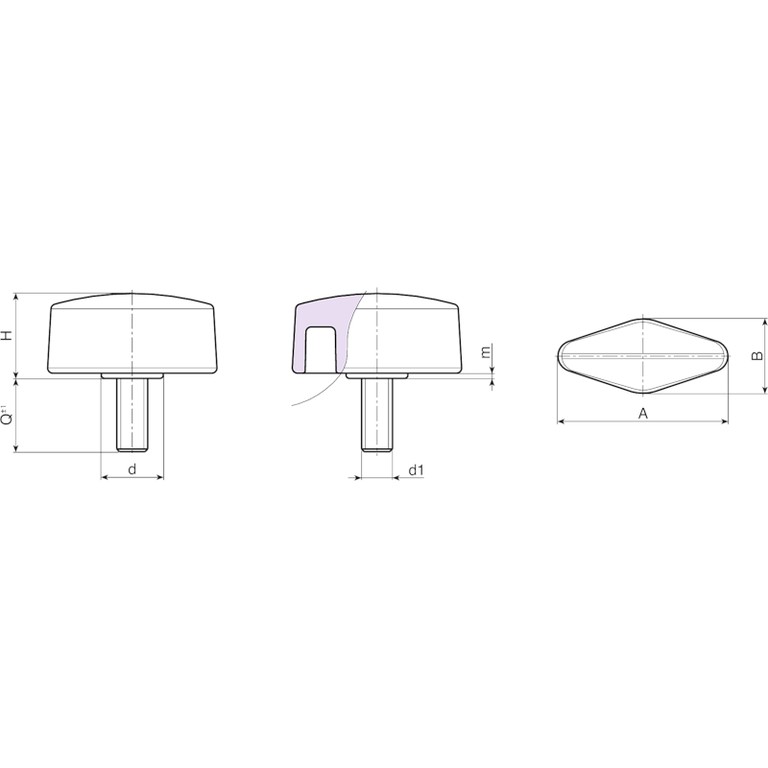

| Kod | Art. | A | B | H | m | d | LM | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| L75132.0006 | L75132.TM05X1601 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 16 | 8 |
| L75132.0009 | L75132.TM05X2501 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 25 | 9 |
| L75132.0011 | L75132.TM05X3001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 30 | 11 |
| L75132.0012 | L75132.TM05X4001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 40 | 15 |
| L75132.0017 | L75132.TM06X1001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 10 | 9 |
| L75132.0021 | L75132.TM06X1601 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 16 | 11 |
| L75132.0029 | L75132.TM06X2001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 20 | 12 |
| L75132.0033 | L75132.TM06X2501 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 25 | 12 |
| L75132.0036 | L75132.TM06X3001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 30 | 12,5 |
| L75132.0040 | L75132.TM06X4001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 40 | 15,5 |
| L75132.0047 | L75132.TM08X1001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 10 | 13,5 |
| L75132.0055 | L75132.TM08X1601 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 16 | 14,5 |
| L75132.0061 | L75132.TM08X2001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 20 | 16 |
| L75132.0064 | L75132.TM08X2501 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 25 | 17,5 |
| L75132.0067 | L75132.TM08X3001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 30 | 19 |
| L75132.0071 | L75132.TM08X4001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 40 | 22 |
| L75148.0001 | L75148.TM06X1001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M6 | 10 | 13 |
| L75148.0002 | L75148.TM06X1601 | 48 | 15 | 16 | 1 | 12.5 | 70 | M6 | 16 | 15 |
| L75148.0003 | L75148.TM06X2001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M6 | 20 | 16 |
| L75148.0014 | L75148.TM08X1601 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 16 | 18 |
| L75148.0016 | L75148.TM08X2001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 20 | 20 |
| L75148.0020 | L75148.TM08X2501 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 25 | 21,5 |
| L75148.0021 | L75148.TM08X3001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 30 | 23 |
| L75148.0023 | L75148.TM08X4001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 40 | 27 |
Długość sworznia na życzenie, dla minimalnej ilości 150 sztuk.
LM = Maksymalna długość tłoczona.

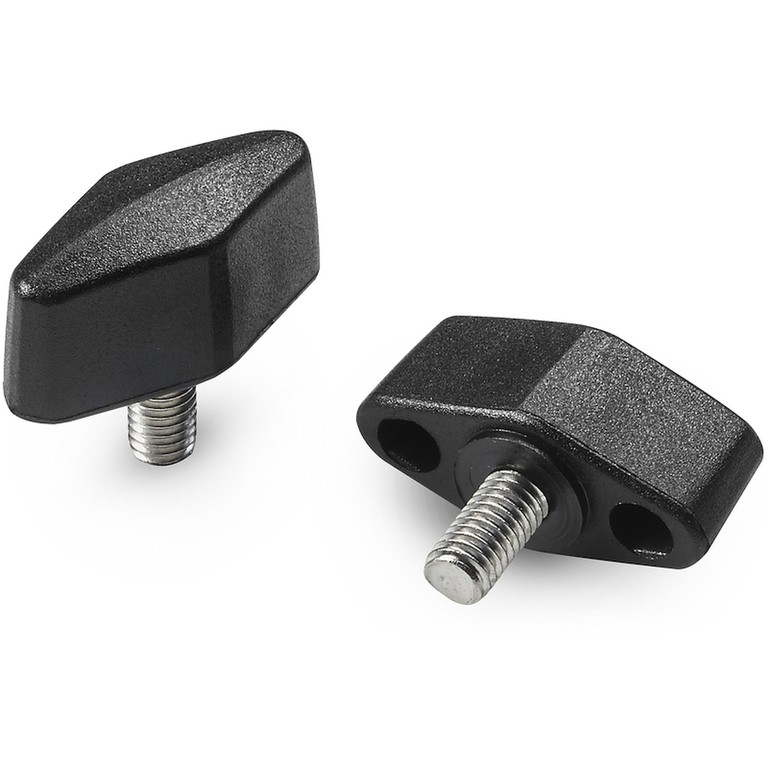

Wersja L751 CIN: z wkładką ze stali inox AISI 303.
| Kod | Art. | A | B | H | m | d | LM | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| L75132.0018 | L75132.TM06X1101CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 11 | 11 |
| L75132.0022 | L75132.TM06X1601CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 16 | 13 |
| L75132.0037 | L75132.TM06X3001CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 30 | 17 |
| L75132.0057 | L75132.TM08X1601CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 16 | 15 |
Długość sworznia na życzenie, dla minimalnej ilości 250 sztuk.
LM = Maksymalna długość tłoczona.
