UCHWYT TYPU „T” Z TULEJĄ Z GŁADKIM OTWOREM
12
L273
Tiranti
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Wkładki:
Tuleja mosiężna z gładkim nieprzelotowym otworem (tolerancja otworu H9).
WAŻNE: otwór nierozszerzalny.
(*) Tuleja z gładkim otworem nieprzelotowym ze stali ocynkowanej (tolerancja otworu H10).
Wykonanie na specjalne zamówienie:
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Na życzenie, w zależności od ilości, zgodnie z tabelą barw.

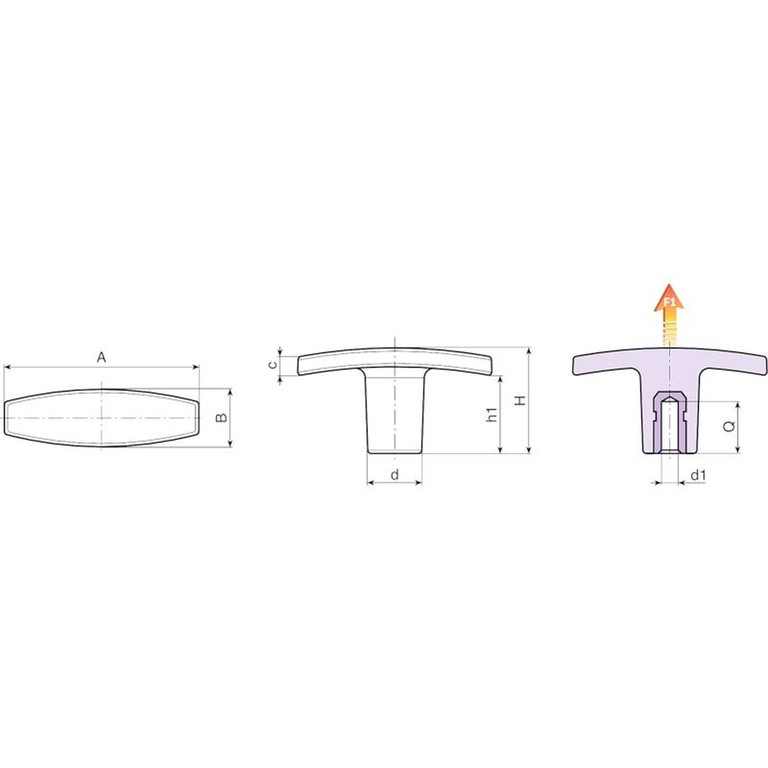

| Kod | Art. | A | B | H | h1 | c | d | d1 H9 | Q | Waga (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L27350.0001 | L27350.TD0601CON | 50 | 15 | 24 | 17 | 5 | 14 | 6 | 14 | 12 | 4100 |
| L27360.0001 | L27360.TD0601CON | 60 | 18 | 33 | 24 | 6 | 16.5 | 6 | 14 | 19 | 5800 |
| L27360.0002 | L27360.TD0801CON | 60 | 18 | 33 | 24 | 6 | 16.5 | 8 | 13 | 21 | 5800 |
| L27372.0002 | L27372.TD0801CON | 72 | 19 | 34 | 20 | 10 | 18 | 8 | 13 | 28 | 6500 |
| L27372.0003 | L27372.TD1001 | 72 | 19 | 34 | 20 | 10 | 18 | (*) 10 | 24 | 30 | 6500 |
