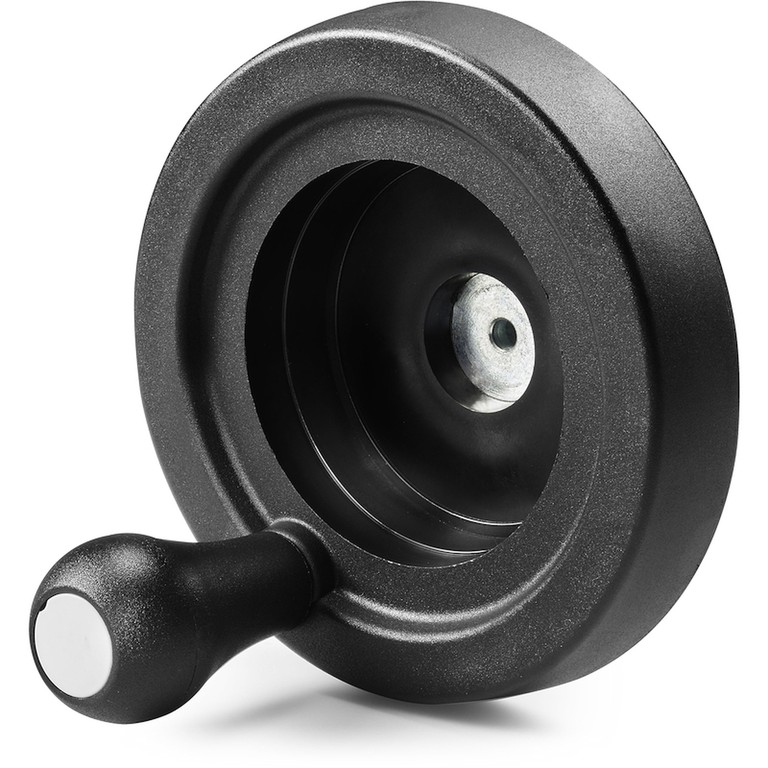

KOŁO RĘCZNE PEŁNE Z GNIAZDEM NA WSKAŹNIK I RĘKOJEŚCIĄ OBROTOWĄ M202

11

K908


Volantini di manovra con sede per indicatore gravitazionale

    Materiały:

    Poliamid wzmocniony i stabilizowany.

    Odporna na oleje i tłuszcze.

    Powierzchnia:

    Satynowana.

    Kolor:

    Czarny (RAL 9011).

    Wkładka:

    Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).

    Wkładka boczna:

    Tuleja z mosiądzu z gwintowanym otworem przelotowym.

    Rękojeść boczna:

    Rękojeść obrotowa art. M202.

    Wskaźnik do Zamontowania:

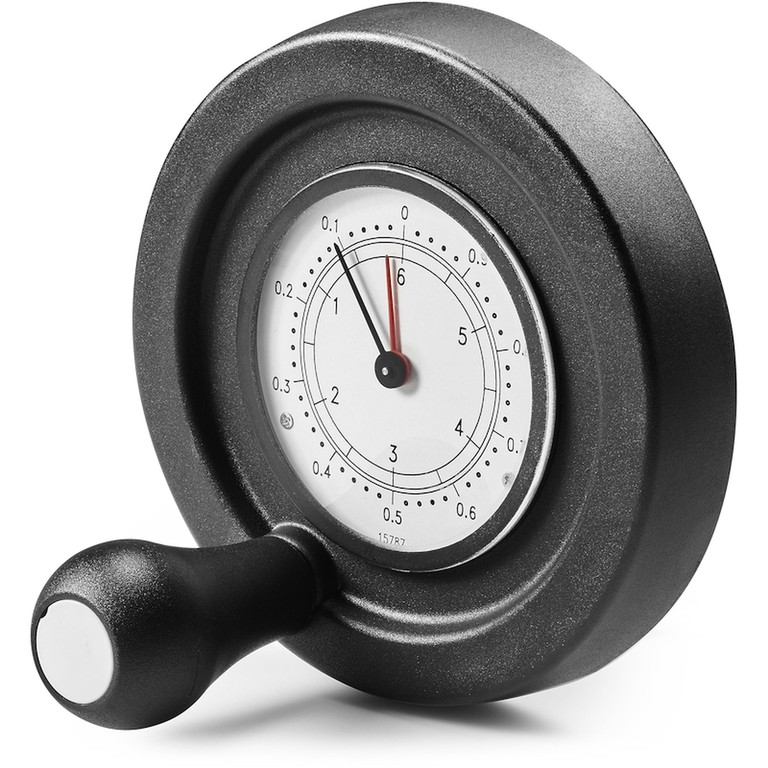

    Do stosowania ze wskaźnikami grawitacyjnymi, modele z serii K650 lub K660. Wskaźnik może być używany wyłącznie w położeniu pionowym (pozioma oś maszyny). Wskaźnik i odnośny kołek ustalający d7 należy zamawiać osobno. Więcej informacji na temat wskaźników można znaleźć na stronach dotyczących artykułów K650 i K660.

    (*) Dla obejmy KS08050.T01 przewidziano wskaźnik K650050.

    Mocowanie:

    W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.

    Wykonanie na specjalne zamówienie:

    Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.

    Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.

    Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.

    Wskaźnik należy zamawiać osobno.

    Na życzenie, w zależności od ilości, gniazdo wskaźnika może być zmienione.

    Zbieżność Średnic/Wskaźników:

    d5=50 --> K650050

    d5=80 --> K650080 lub K660080

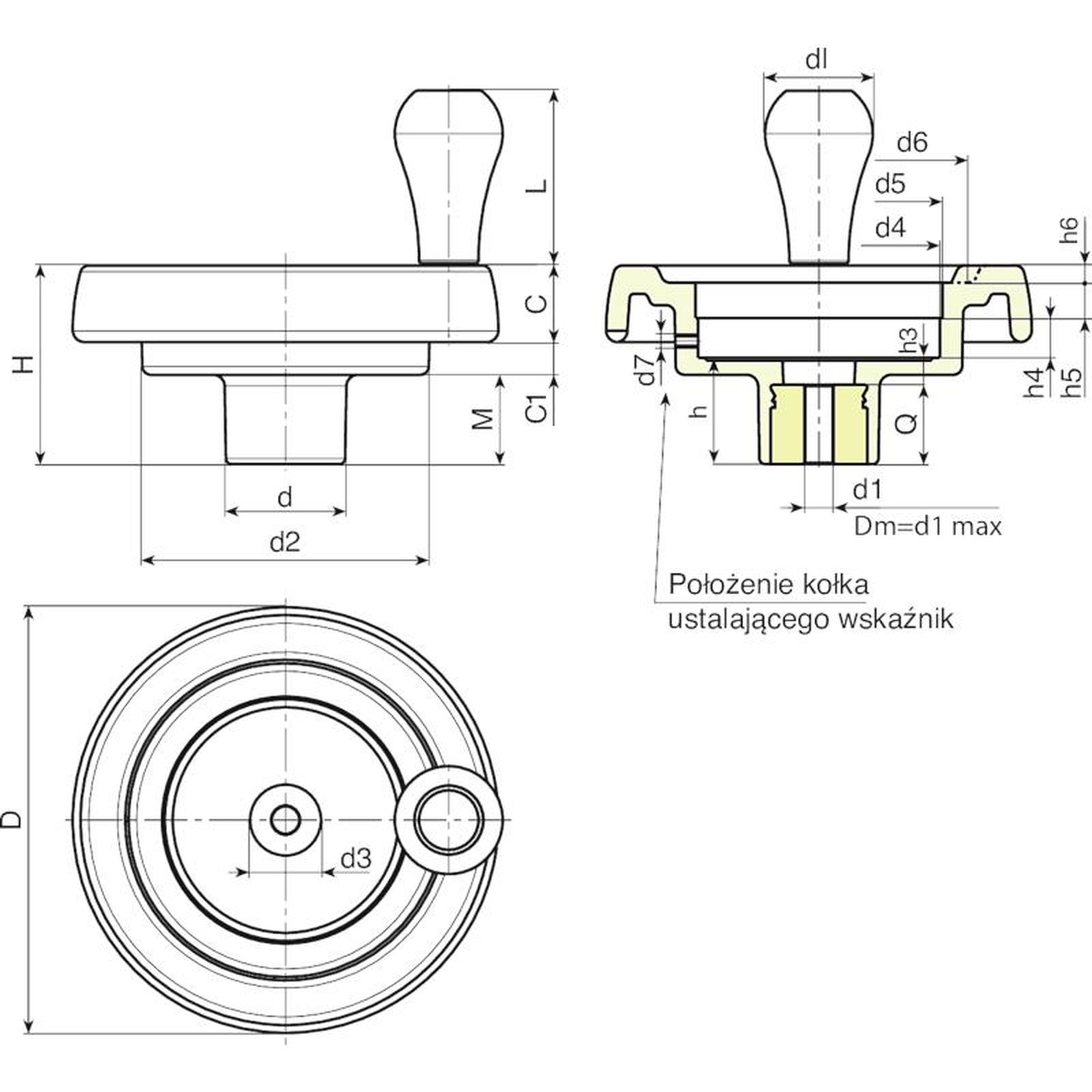

    Arkusz danych
    Kod art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Waga (g)
    K908150.0001 K908150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85,2 80* 106 M6 37 9 13.5 12.5 6.5 40 64 20 6.8 28 525
    K908175.0001 K908175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 40 64 20 6.8 28 745
    K908200.0001 K908200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 40 64 22 6.8 23 905
    Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H10 ocynkowanego i H7 oksydowanego).
    Dm = Średnica maksymalna, możliwa do uzyskania po dalszej obróbce (rozszerzenie).
