KOŁO RĘCZNE PEŁNE Z GNIAZDEM NA WSKAŹNIK I Z RĘKOJEŚCIĄ OBROTOWĄ

11

K902


Volantini di manovra con sede per indicatore gravitazionale

    Materiały:

    Poliamid wzmocniony i stabilizowany.

    Odporna na oleje i tłuszcze.

    Powierzchnia:

    Satynowana.

    Kolor:

    Czarny (RAL 9011).

    Wkładka:

    Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).

    Wkładka boczna:

    Tuleja z mosiądzu z gwintowanym otworem przelotowym.

    Rękojeść boczna:

    Rękojeść obrotowa art. M144.

    Wskaźnik do Zamontowania:

    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagien relative agli articoli K650 e K650.

    (*) Dla obejmy KS08050.T01 przewidziano wskaźnik K650050.

    Mocowanie:

    W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu.

    Wykonanie na specjalne zamówienie:

    Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.

    Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.

    Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.

    Wskaźnik należy zamawiać osobno.

    Na życzenie, w zależności od ilości, gniazdo wskaźnika może być zmienione.

    Zbieżność Średnic/Wskaźników:

    d5=50 --> K650050

    d5=80 --> K650080 lub K660080

    Arkusz danych

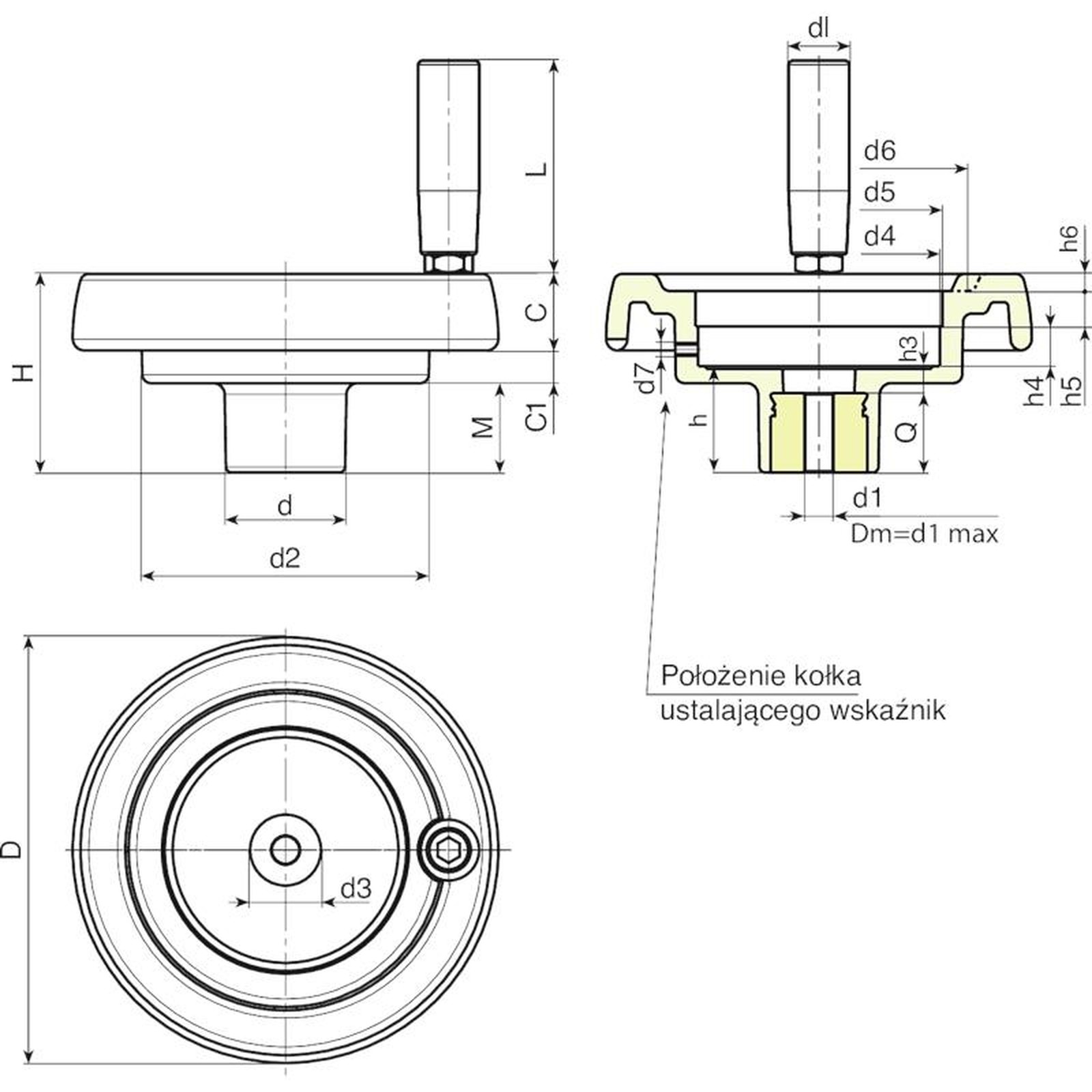

    Kod art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Waga (g)
    K902087.0002 K902087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 56 12 5.8 20 185
    K902100.0003 K902100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 56 12 6.8 20 200
    K902130.0002 K902130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 21 65 20 6.8 24 406
    K902150.0005 K902150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 23 76 20 6.8 28 530
    K902175.0002 K902175.T080P6.801P 174 73 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 25 86 20 6.8 28 760
    K902200.0001 K902200.T080P6.801P 201 71 46 136 24.5 32 14.5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 25 86 22 6.8 23 920
    Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H10 ocynkowanego i H7 oksydowanego).
    Dm = Średnica maksymalna, możliwa do uzyskania po dalszej obróbce (rozszerzenie).
