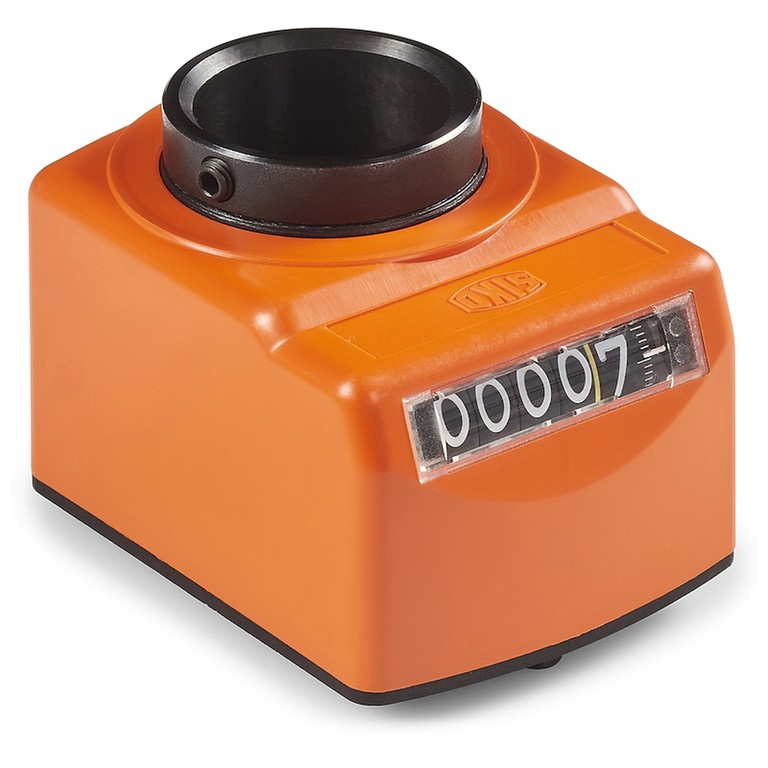

5-CYFROWY WSKAŹNIK POŁOŻENIA – POSZERZONY OTWÓR WAŁKA
K630
Blocchetti numeratori ed accessori
Materiały:
(1-2) Skrzynka cyfrowego wskaźnika położenia:
Poliamid wzmocniony włóknem szklanym. Odporna na oleje i tłuszcze.
(3) Kołek ustalający:
K630: Stal C45
K630CIN: Stal inox (AISI 304).
(4) Tuleja łącząca z wałkiem:
K630: Stal automatowa.
K630CIN: Stal inox (AISI 303).
(5) Okienko:
Polimetakrylan metylu (PMMA).
(6) Ponumerowane pierścienie:
Poliamid.
Powierzchnia:
(1-2-6) Liscia
(4) Gładka, po delikatnym toczeniu.
(5) Gładka, z efektem łatwego odczytu.
Kolor:
(1) Pokrywka skrzynki:
Czarny (RAL 9011 kod 01)
(2) Skrzynka:
K630: Czarny (RAL 9011 kod 01).
K632: Pomarańczowy (RAL 2004 kod 02).
(3) Kołek ustalający:
K630: Oksydowany.
K630CIN: Naturalny.
(4) Tuleja łącząca
K630: Oksydowana.
K630CIN: Naturalny.
(5) Okienko:
Przezroczyste.
(6) Ponumerowane pierścienie:
Czarny pierścień z cyfrą w kolorze białym.
Znaki liczbowe na pierścieniach:
Tampondruk w kolorze białym, wysokość poszczególnych znaków około 7 mm.
Przełożenie reduktora obrotów (GR):
Przełożenie reduktora obrotów determinuje liczbę, jaka powinna pojawić się na liczniku po wykonaniu pełnego obrotu (360°). Na przykład, wybierając przełożenie reduktora równe 15, po obrocie w okienku pojawi się liczba 015. Położenie ułamka dziesiętnego pomoże zredukować pomiar; w rzeczywistości, wybierając cyfrę dziesiętną, 015 staje się 01,5.
Położenie odczytu / montaż (PL):
Cyfrowy wskaźnik położenia w praktyce może być usytuowany w czterech różnych położeniach. Prosimy o wskazanie rozwiązania najbardziej odpowiedniego dla Waszego zastosowania:
P1 = Pionowe z cyframi w górnej części,
P2 = Verticale con numeri in parete verticale,
P3 = Orizzontale con numeri in parete inclinata,
P4 = Poziome z cyframi na pionowej ściance.
Kierunek obrotów (SR):
O= zwiększanie wartości przy obrocie w prawo
A= wzrost wartości przy obrocie w lewo
Separator dziesiętny w postaci kropki (PD):
Licznik jest dostępny także w wersji z kropką dziesiętną. W tym przypadku, mając do dyspozycji trzy cyfry, wartość dziesiętna zostaje wyrażona, jak następuje:
PD = 0 – brak wartości dziesiętnej (00000)
PD = 1 – wskazane jedno miejsce po kropce (0000.0)
PD = 2 – wskazane dwa miejsca po kropce (000.00)
PD = 3 – wskazane trzy miejsca po kropce (00.000)
PD = 4 – wskazane cztery miejsca po kropce (0.0000)

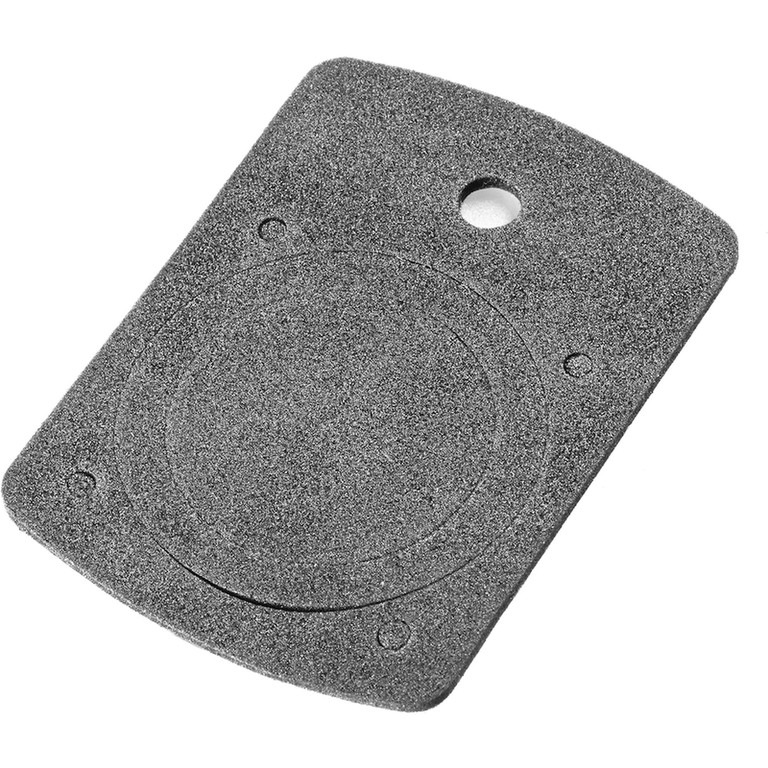

Uszczelka podstawy skrzynki:
Każdy cyfrowy wskaźnik jest dostarczany z uszczelką podstawy skrzynki z czarnej pianki poliuretanowej. W celu pozyskania dodatkowych należy wskazać kod K607075.
Wykonanie na specjalne zamówienie:

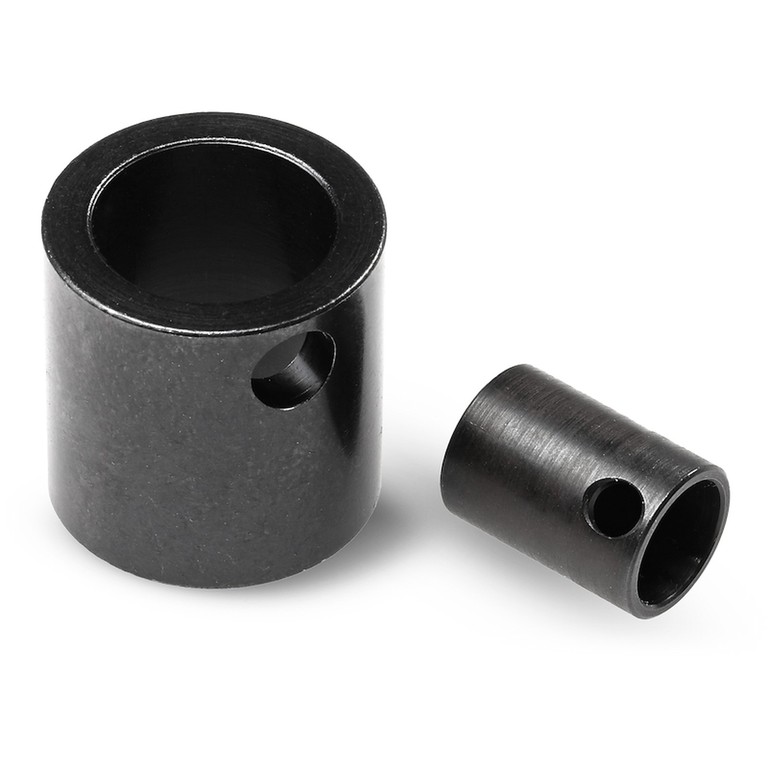

Na życzenie może być dostarczona tuleja redukcyjna K605 ze stali oksydowanej na czarno do otworu wału: dostępne średnice: 25.
Na życzenie dostarczany jest sworzeń przeciw-obrotowy z kompensacją luzu.

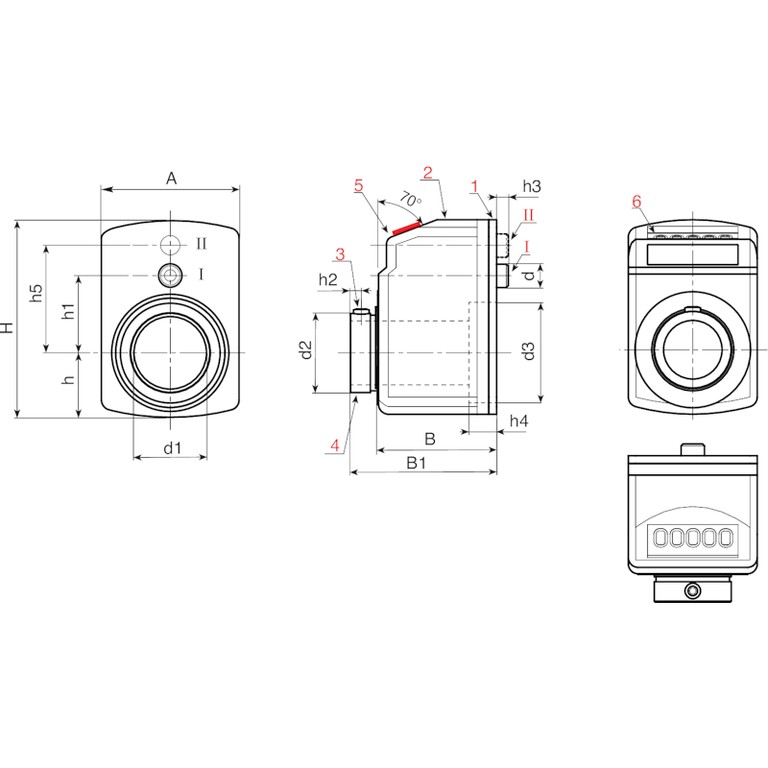

art. | H | A | h | h1 | h2 | h3 | h4 | h5 | B | B1 | d | d2 | d3 | d1 H7 | GR | SR | PL | PD | Waga (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K630075.TD30.......... | 75 | 56 | 27 | 30 | 4 | 5 | 10 | 40 | 44 | 52 | 6 | 37 | 47 | 30 | 6/5 - 10 - 15 -17/5 - 20 - 25 - 30 - 39/4 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K632075.TD30.......... | 75 | 56 | 27 | 30 | 4 | 5 | 10 | 40 | 44 | 52 | 6 | 37 | 47 | 30 | 6/5 - 10 - 15 -17/5 - 20 - 25 - 30 - 39/4 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K630075.TD30..........CIN | 75 | 56 | 27 | 30 | 4 | 5 | 10 | 40 | 44 | 52 | 6 | 37 | 47 | 30 | 6/5 - 10 - 15 -17/5 - 20 - 25 - 30 - 39/4 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K632075.TD30..........CIN | 75 | 56 | 27 | 30 | 4 | 5 | 10 | 40 | 44 | 52 | 6 | 37 | 47 | 30 | 6/5 - 10 - 15 -17/5 - 20 - 25 - 30 - 39/4 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
