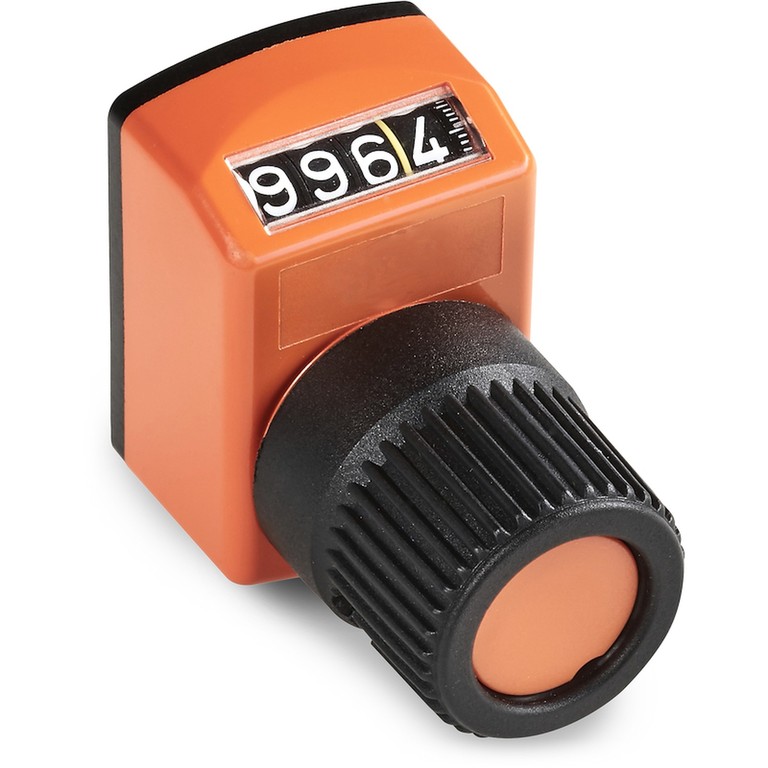

4-CYFROWY WSKAŹNIK POŁOŻENIA Z POKRĘTŁEM STERUJĄCYM
K617
Blocchetti numeratori ed accessori
Materiały:
(1) Pokrętło:
Poliamid wzmocniony włóknem szklanym. Odporna na oleje i tłuszcze.
(5) Wskaźnik
Poliamid i PMMA.
Tuleja łącząca z wałkiem:
Stal automatowa.
(2-3) Kołek ustalający:
Stal C40.
Powierzchnia:
(1-4) Satynowana.
(5) Gładka.
Kolor:
(1) Pokrętło:
Czarny (RAL 9011 kod 01).
(5) Wskaźnik
Czarny (RAL 9011 kod 01).
Pomarańczowy (RAL 2004 kod 02).
Szary (RAL 7035 cod. 13).
(2-3) Kołek ustalający:
Oksydowany.
Tuleja łącząca z wałkiem:
Oksydowana.
(4) Zaślepka:
Czarny (RAL 9011 kod 01).
Pomarańczowy (RAL 2004 kod 02).
Szary (RAL 7035 cod. 13).
System mocowania:
(2) Wkręt bez łba DIN 914 do zamocowania tulejki cyfrowego wskaźnika położenia na używanym wałku.
(2) Wkręt bez łba DIN 914 do zamocowania pokrętła na używanym wałku.
UWAGA:
Cyfrowy wskaźnik i pokrętło nie są ze sobą połączone. Najpierw należy zamocować cyfrowy wskaźnik położenia do wału za pomocą wkrętu bez łba (2); po czym, na tym samym wale, należy zamontować tuleję za pomocą wkrętu bez łba (3).
Wkładki:
Tuleja z otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10) posiada tę samą średnicę, co tuleja cyfrowego wskaźnika położenia.
Właściwości cyfrowego wskaźnika położenia:
Parametry techniczne cyfrowego wskaźnika położenia zostały podane w opisie artykułu K610.
Wykonanie na specjalne zamówienie
Dotyczące wyłącznie cyfrowego wskaźnika położenia.

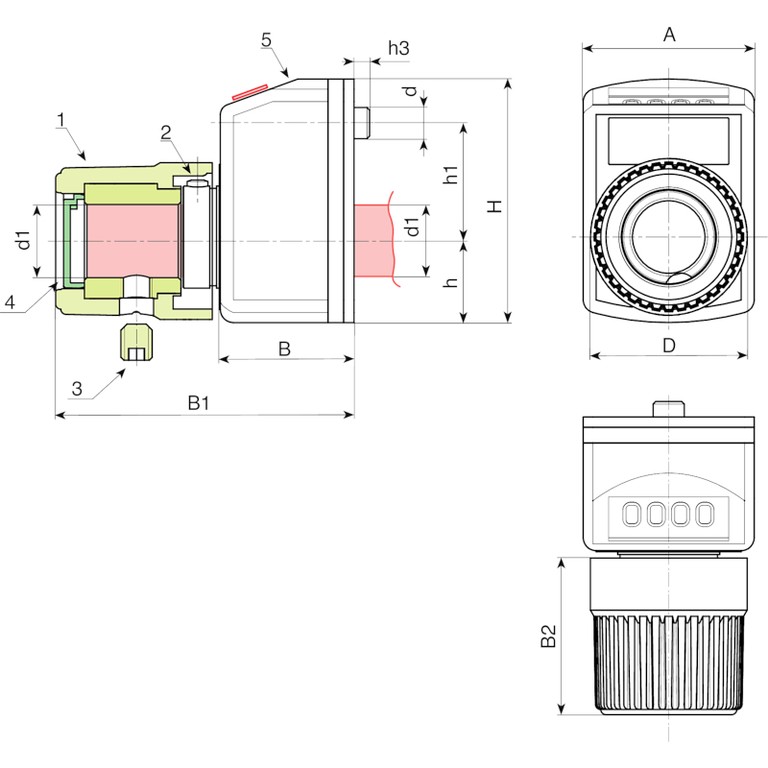

Kod | art. | A | H | B | B1 | B2 | h | h1 | h3 | D | d | d1 H10 | Waga (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | ART_K617047.TD140102.......... | 33 | 47 | 24 | 55 | 32 | 16,5 | 22 | 5 | 30 | 6 | 14 | 130 |
