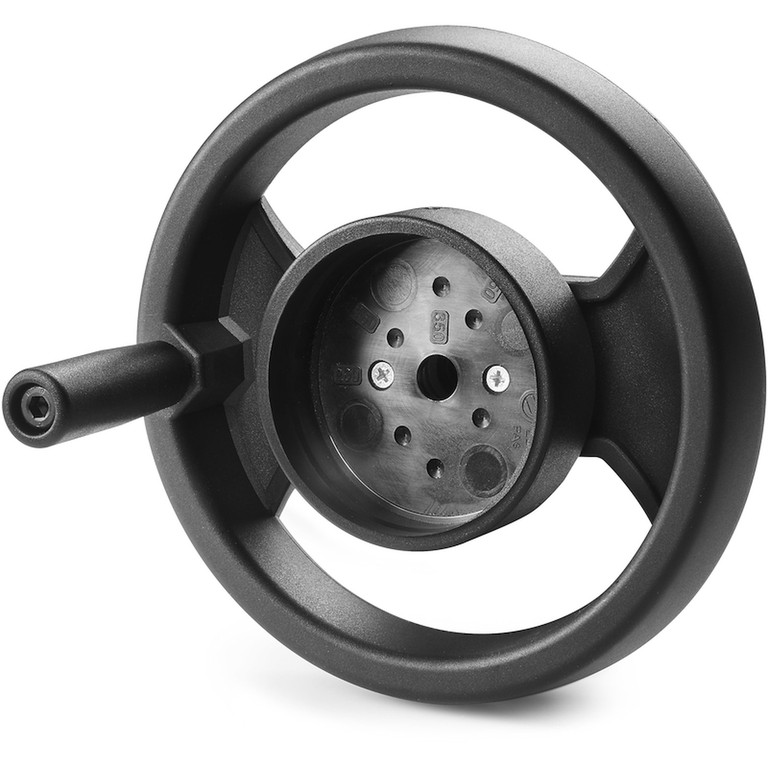

RAMIENNE KOŁO RĘCZNE Z RĘKOJEŚCIĄ I Z GNIAZDEM NA WSKAŻNIK
K406
Volantini di manovra con sede per indicatore gravitazionale
Materiały:
Poliamid wzmocniony i stabilizowany. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Wkładka główna:
Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).
Wkładka boczna:
Tuleja mosiężna z przelotowym otworem gwintowanym.
(+) Tuleja sześciokątna gwintowana przelotowa, ze stali oksydowanej. Mocowanie za pomocą oksydowanej śruby z łbem grzybkowym (kulistym) ISO 7838.
Piasta:
Piasta pełna.
(*) Piasta odciążona.

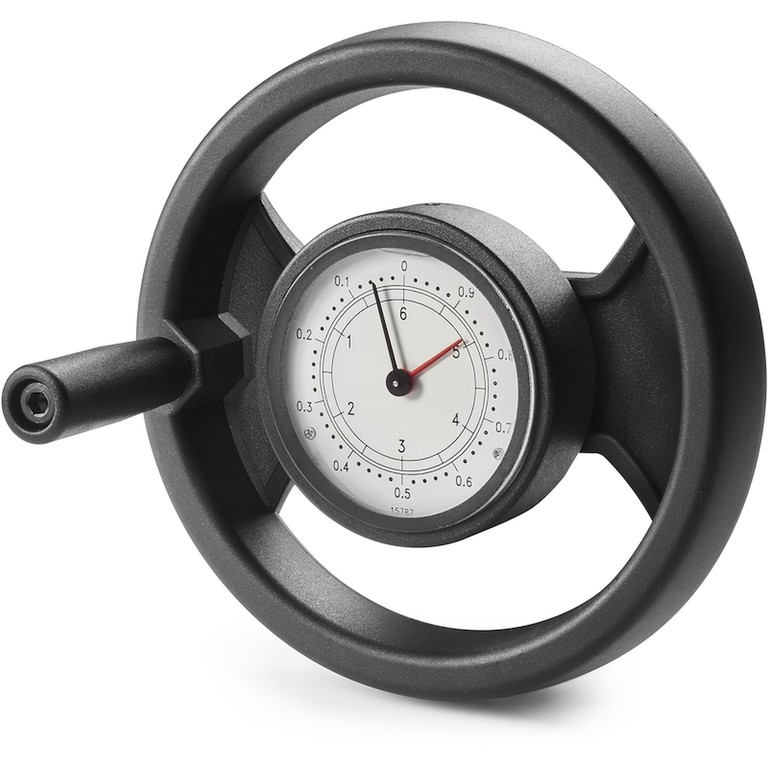

Wskaźnik do Zamontowania:
Wskaźnik grawitacyjny o średnicy 50mm i 80mm (modele K650-K660). Wskaźnik może być używany wyłącznie w położeniu pionowym (pozioma oś maszyny). Wskaźnik należy zakupić osobno. W celu uzyskania dodatkowych informacji patrz artykuł K650.
Mocowanie wskaźnika:
Zamocować wskaźnik za pomocą kołka gwintowanego M05, który należy umieścić w otworze d4 (kołek jest dostarczany z obejmą).
Mocowanie koła ręcznego:
Koło jest przymocowane do wału za pomocą kołka oporowego (niedostarczanego w zestawie), który należy umieścić w otworze gwintowanym d2.
Wykonanie na specjalne zamówienie:
Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem.
Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Na życzenie koła ręczne mogą być dostarczane w komplecie ze wskaźnikiem (nie zmontowanym na czas transportu).
Zbieżność Średnic/Wskaźników:
d5=52,4 --> K650050
d5=87,4 --> K650080 lub K660080

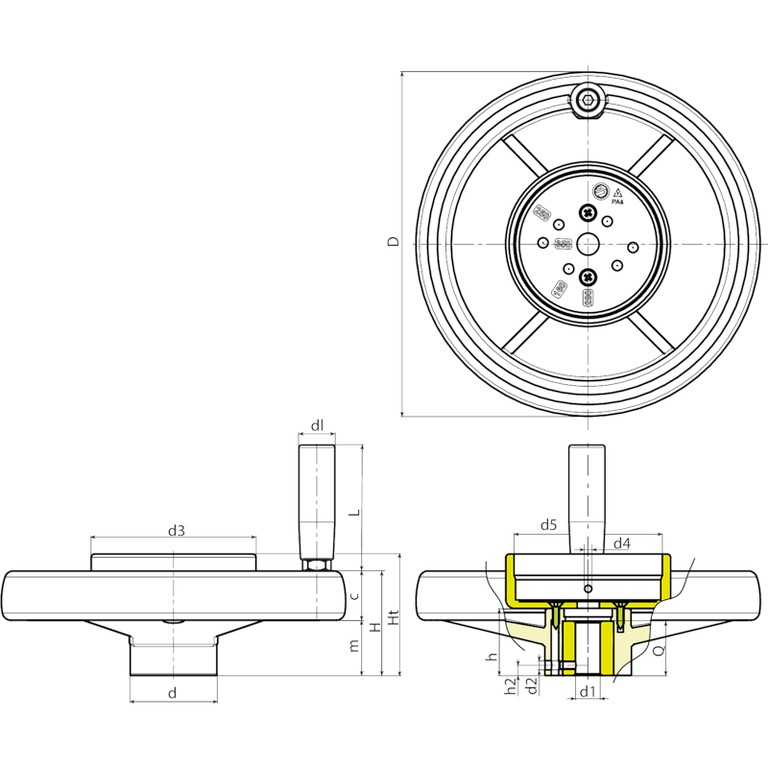

| Kod | art. | D | d | m | c | H | Ht | h | h2 | d2 | d3 | d4 | d5 ±0,5 | Dm | d1 H10 | dl | L | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K406130.0001 | K406130.T050D0801 | 129 | 32 | 32 | 18 | 50 | 65.5 | 36 | 8 | M5 | 62 | M5 | 52,7 | 18 | 8 | 21 | 65 | 24 | 370 |
| K406160.0001 | K406160.T050D0801 | 159 | 40 | 34 | 23 | 57 | 69 | 40.5 | 8 | M5 | 62 | M5 | 52,7 | 22 | 8 | 23 | 76 | 32 | 532 |
| K406160.0002 | K406160.T080D0801 | 159 | 40 | 34 | 23 | 57 | 72 | 40.5 | 8 | M5 | 97 | M5 | 87,6 | 22 | 8 | 23 | 76 | 32 | 553 |
| K406200.0001 | K406200.T080D0801 | 198 | 51 | 33 | 28.5 | 61.5 | 71 | 39.5 | 8 | M5 | 97 | M5 | 87,6 | 22 | 8 (*) | 23 | 76 | 32 | 795 |
| K406250.0001 | K406250.T080D0801 | 252 | 55.5 | 38.5 | 31.5 | 70 | 79 | 47 | 8 | M5 | 97 | M5 | 87,6 | 28 | 8 (*) | 25 | 86 | 36 | 1125 |
| K406350.0002 | K406350.T080D0801 | 346 | 67.5 | 43.5 | 36.5 | 80 | 81.5 | 49.5 | 8 | M5 | 97 | M5 | 87,6 | 30 | 8 (*+) | 25 | 86 | 32 | 1725 |
