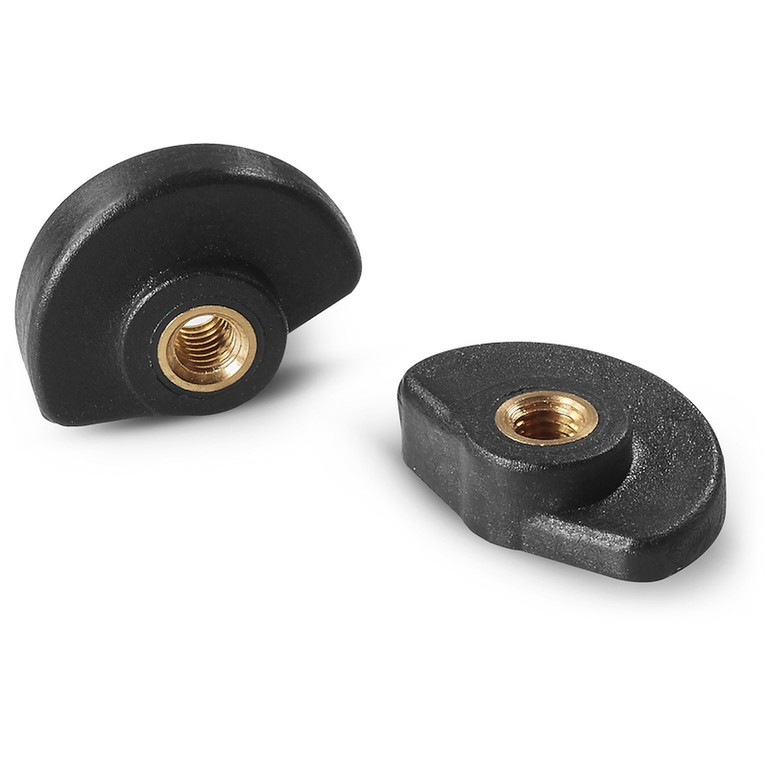

PLASTIKOWA KRZYWKA DO PROSTEGO ZAMKA
10
J305
Chiusure in plastica
Description
Krzywkę tę należy połączyć z dowolnym pokrętłem z trzpieniem. W ten sposób, jak pokazano na sąsiednim szkicu, całość staje się prostym zamkiem drzwiowym. Obrót pokrętła powoduje także obrót krzywki, która z racji spiralnej formy, będzie zmieniać grubość uchwytu, by następnie zamocować się na przygotowanym skrzydle drzwi.
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny (RAL 9011).
Wkładki:
Tuleja mosiężna z przelotowym otworem gwintowanym (tolerancja gwintu 6H).
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.

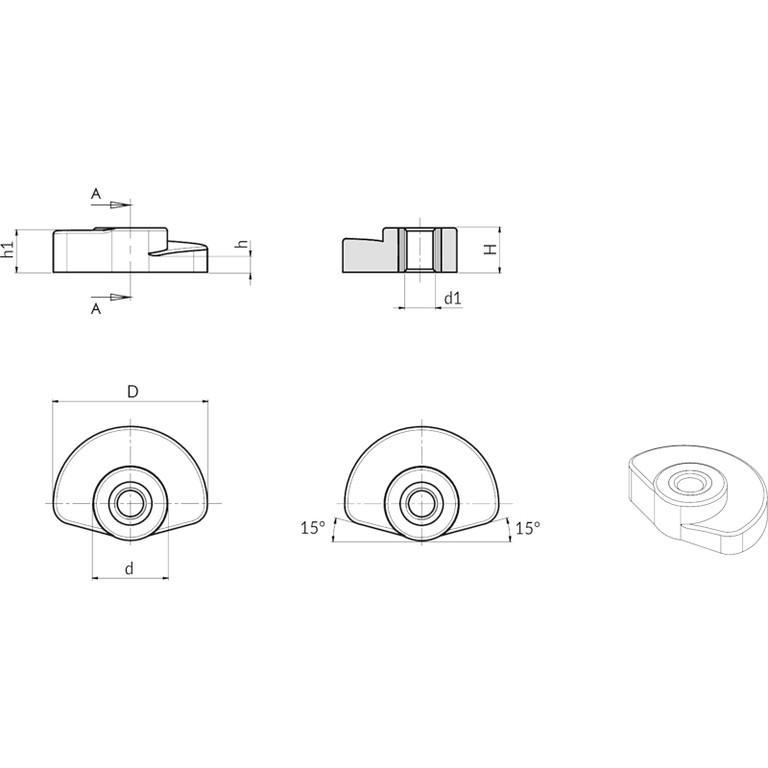

| Kod | art. | D | d | H | h | h1 | d1 6H | Waga (g) |
|---|---|---|---|---|---|---|---|---|
| J30525.0001 | J30525.TM0501 | 25 | 12 | 7,2 | 3 | 6,8 | M5 | 3 |
