UNIWERSALNY ZAMEK NA KLUCZ Z KWADRATEM 7 mm
10
J144
Serrature 1/4 giro M19

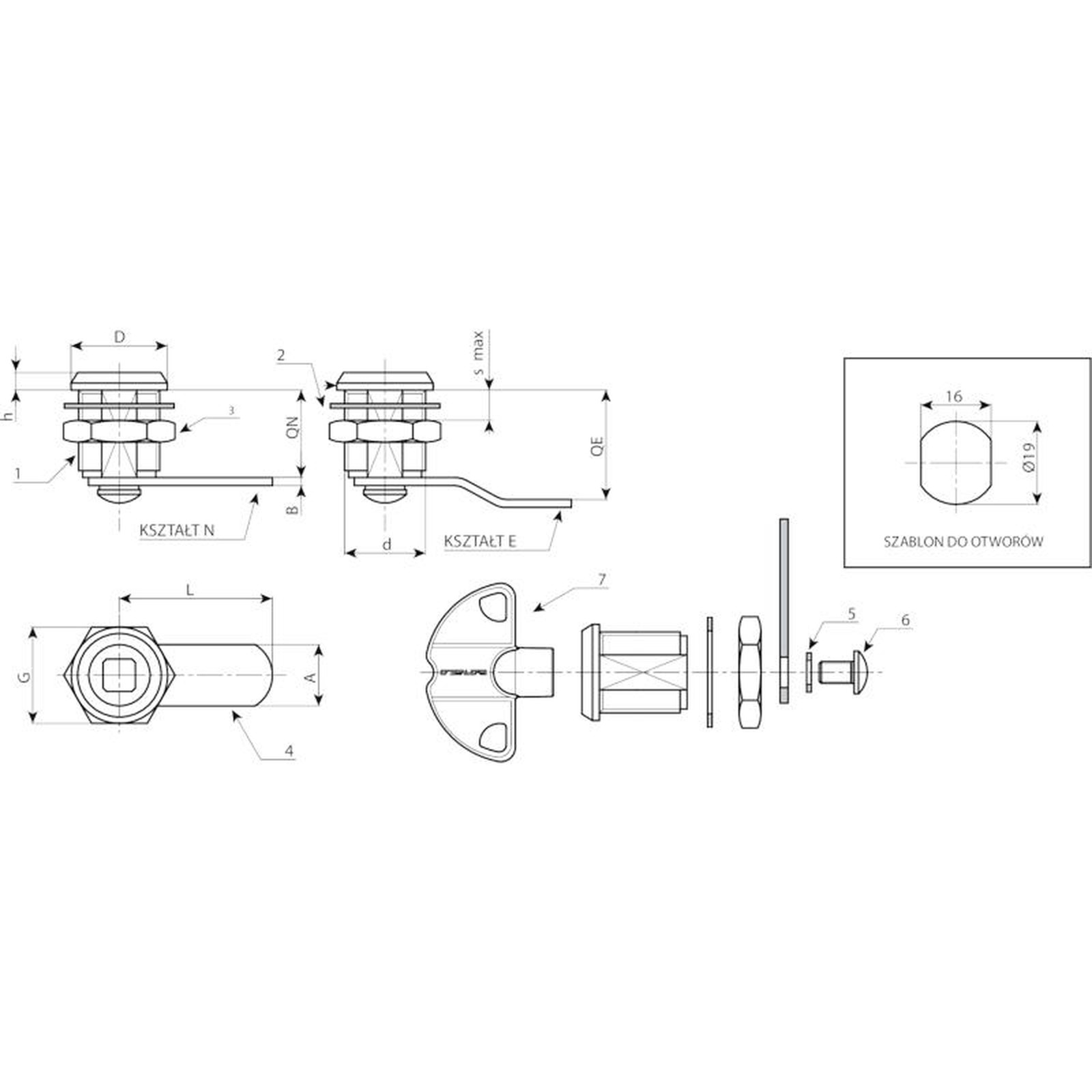

Materiały:
(1) Korpus zamka M19 (stojan), wirnik ze znalu odlewanego ciśnieniowo. Klucz z kwadratem 7 mm.
(2) Podkładka elastyczna śr. 24x1 z otworem 19,4 ze stali.
(3) Nakrętka sześciokątna ustalająca M19x1 ze stali.
(4) Dźwignia zamykająca ze stali. (Qn kształt N prosty - Qe kształt E wygięty na zewnątrz).
(5) Podkładka elastyczna śr. 12x1,5 stożkowa, ze stali.
(6) Śruba mocująca M5x8 z wypukłym łbem z nacięciem krzyżowym, ze stali.
Powierzchnia:
(1) Niklowana.
(2-5) Oksydowana.
(3-4-6) Cynkowanie na niebiesko standard.
Klucz (Opcja):
(7) Klucz z czerwonego tworzywa. Art. J09050.TQ0816.
UWAGA: Klucz nie stanowi wyposażenia. Dostarczany na osobne zamówienie.
Obrót:
90°.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.
Nowa wersja produktu
| Kod | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max) | s1 | Waga (g) | Klucz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
