UCHWYT KULISTY ZE STALI INOX DIN319 – KSZTAŁT C
09
W319
Impugnature a sfera
Materiały:
Stal inox (AISI 303).
Powierzchnia:
W319CIN:
Toczenie o niskiej chropowatości.
W319CIB:
Niska chropowatość po toczeniu i obróbce galwanicznej (polerowanie, odporność na mgłę solną od 200-300 godzin).
Kolor:
W319CIN:
Naturalny.
W319CIB:
Polerowany.
Otwór:
Otwór gwintowany nieprzelotowy uzyskany z litego materiału (tolerancja gwintu 6H).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworami o średnicy d1 według projektu.
Wersja W319CIN – ze stali inox (AISI 303)

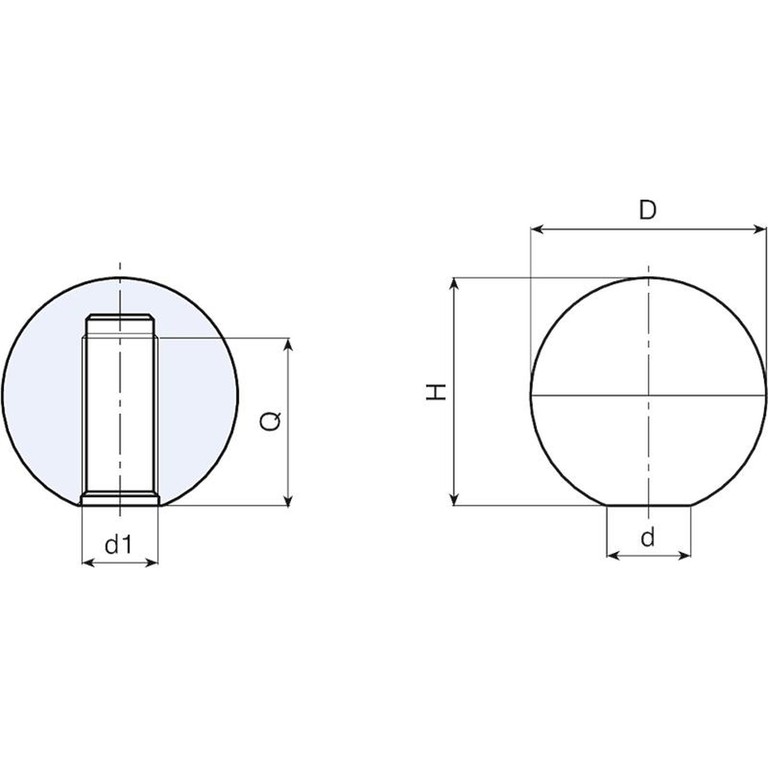

| Kod | Art. | D | d | H | d1 6H | Q | Waga (g) |
|---|---|---|---|---|---|---|---|
| W319016.0002 | W319016.IM04CIN | 16 | 8 | 15 | M4 | 7 | 16 |
| W319020.0002 | W319020.IM05CIN | 20 | 12 | 18 | M5 | 9 | 30 |
| W319025.0002 | W319025.IM06CIN | 25 | 15 | 22.5 | M6 | 11 | 59 |
| W319032.0002 | W319032.IM08CIN | 32 | 18 | 29 | M8 | 14 | 123 |
| W319040.0002 | W319040.IM10CIN | 40 | 22 | 37 | M10 | 18 | 241 |
Wersja W319CIB – ze stali inox (Aisi 303) – POLEROWANA
| Kod | Art. | D | d | H | d1 6H | Q | Waga (g) |
|---|---|---|---|---|---|---|---|
| W319016.0001 | W319016.IM04CIB | 16 | 8 | 15 | M4 | 7 | 16 |
| W319020.0001 | W319020.IM05CIB | 20 | 12 | 18 | M5 | 9 | 30 |
| W319025.0001 | W319025.IM06CIB | 25 | 15 | 22.5 | M6 | 11 | 59 |
| W319032.0001 | W319032.IM08CIB | 32 | 18 | 29 | M8 | 14 | 123 |
| W319040.0001 | W319040.IM10CIB | 40 | 22 | 37 | M10 | 18 | 241 |
