F177CAT

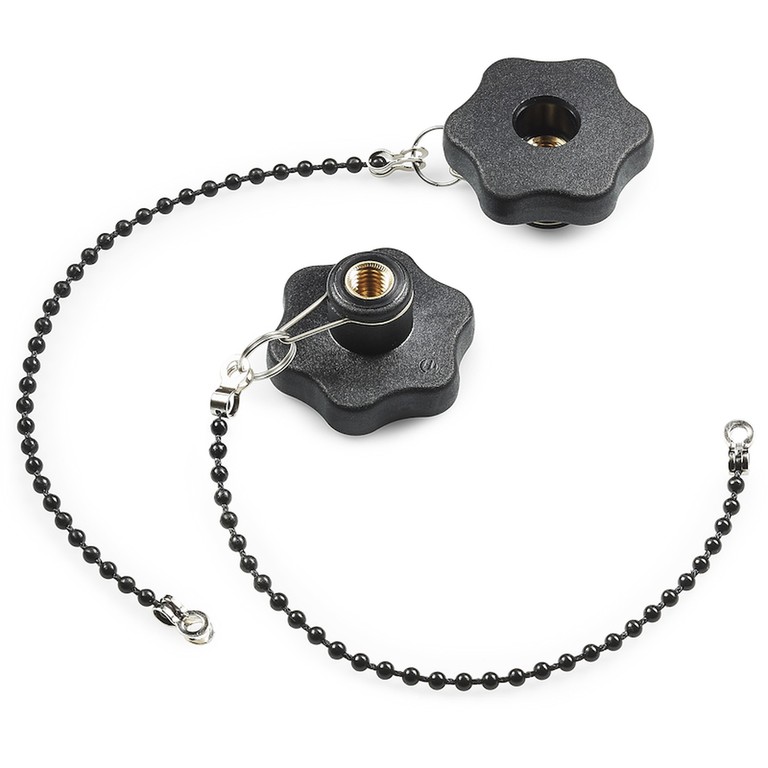

POKRĘTŁO 6-RAMIENNE PEŁNE Z ŁAŃCUSZKIEM PRZYTWIERDZAJĄCYM I GWINTOWANĄ TULEJĄ PRZELOTOWĄ
Pokrętło 6-ramienne
Materiały:
Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
Tuleja mosiężna z przelotowym otworem gwintowanym (tolerancja gwintu 6H).
Łańcuszek:
Łańcuszek z czarnego acetalu (POM). Sprzęg, pierścień uszczelniający i zaczep do piasty ze stali sprężynowej nierdzewnej (AISI 302).
Wykonanie na specjalne zamówienie:
Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
Długość łańcuszka dostosowywana do potrzeb.
Na życzenie, w zależności od ilości, dopuszcza się inne kolory (uwaga: gama ograniczona), zgodnie z tabelą barw.

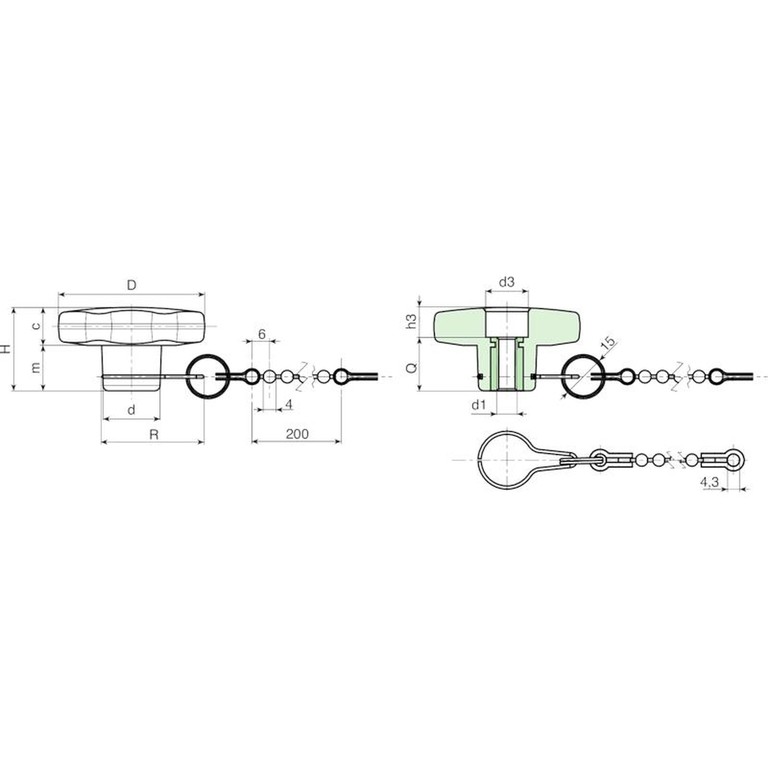

| Kod | Art. | D | H | d | R | c | m | d3 | h3 | d1 6H | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F17730.0002 | F17730.TM0501CAT | 30 | 22 | 15 | - | 11 | 11 | 11 | 4 | M5 | 18 | 12 |
| F17730.0006 | F17730.TM0601CAT | 30 | 22 | 15 | - | 11 | 11 | 11 | 4 | M6 | 18 | 13 |
| F17740.0002 | F17740.TM0601CAT | 40 | 24.5 | 17 | - | 12 | 12.5 | 12 | 6 | M6 | 18 | 20 |
| F17740.0009 | F17740.TM0801CAT | 40 | 24.5 | 17 | - | 12 | 12.5 | 12 | 6 | M8 | 18 | 21 |
| F17750.0003 | F17750.TM0601CAT | 50 | 29 | 20 | - | 14 | 15 | 14 | 11 | M6 | 18 | 33 |
| F17750.0007 | F17750.TM0801CAT | 50 | 29 | 20 | - | 14 | 15 | 14 | 11 | M8 | 18 | 34 |
| F17760.0003 | F17760.TM0801CAT | 60 | 34 | 24 | - | 16 | 18 | 15 | 16 | M8 | 18 | 54 |
| F17760.0007 | F17760.TM1001CAT | 60 | 34 | 24 | - | 16 | 18 | 15 | 16 | M10 | 18 | 55 |
| F17760.0011 | F17760.TM1201CAT | 60 | 34 | 24 | - | 16 | 18 | 15 | 16 | M12 | 18 | 55 |
